联合工控推出全加固便携机APC-5012/15IE,可满足-40℃~65℃环境下工作

2010-12-30 13:22:25

来源:


军用加固计算机是指在情报系统、国家安全系统、指挥控制系统、武器系统和执行其它军事任务的 系统中使用的计算机。简单地说,它是指在军用环境中使用的计算机。军用加固计算机作为各种武器装备的一部分,有着其鲜明的特点:抗恶劣环境、高可靠性、高 实时性、高安全性。在我国,根据国军标GJB322A的划分,军用加固计算机按其加固形式和适用环境分为以下类型:军用普通型、初级加固型、加固型、全加 固型。现在加固计算机厂商生产的军用加固计算机其加固级别主要为初级加固型与加固型,全加固型计算机因其工艺性复杂、环境适应性要求高、可靠性要求高、可 维修时间要求短等特点,使得众多厂家不敢涉足全加固领域。我公司经过几年的研发于近日推出了APC-5012/15IE全加固便携机。

APC-5012/15IE全加固便携机设计以PC104产品规范为基础进行的设 计,继承了PC104产品特点,小尺寸结构:标准模块的机械尺寸是36X38 英寸,即96X90mm;堆栈式连接:总线以“针”和“孔”形式层叠连接,即PC104 总线模块之间总线的连接是通过上层的针和下层的孔相互咬合相连,这种层叠封装有极好的抗震性;轻松总线驱动:减少元件数量和电源消耗,4mA 总线驱动即可使模块正常工作,每个扩展模块仅有1-2 瓦能耗。但采用PC104总线架构的全加固计算机,亦有其固有弱点:处理能力弱、显示性能力低(绝大多数为32M或64M显存)、主板自身资源有限、扩展 性需增加基体的高度与重量、没有(ACPI)电源管理功能、整机热源集中,热设计难度大、无法扩展高速信号、因堆栈结构模式,造成整机重量无法降下来等。 遵循PC104规范的全加固计算机其理论应用与实际应用效果图如下:

浪潮即将推出新型野金刚全加固计算机

理论应用示意图

APC-5012/15IE全加固便携机

      APC-5012/15IE全加固便携机具有配置指标高、处理能力强、整机功耗小、环境适应性好等特点,具有更好的电磁兼容性、更高的可靠性和安全性。加 固计算机采用INTEL酷睿双核LV2400处理器,核心电压为095V~11V,主频在166GHz,总线频率为667MHz,采用2MB二级缓 存,65nm BGA封装的生产工艺。LV2400的最大特点是功耗低,只有15W,其能效等级可与T2400@183G一样,这使得在不削弱CPU主频的情况下,加 强机器锂电池的续航能力。

另外,该新型全加固计算机能够适应温度范围为-40℃--55℃,有良好的防淋雨、抗电磁兼容干扰、防振动、抗冲击等环境特点。能够应用于车载、机载、舰载、网络通信等较为恶劣的环境中。

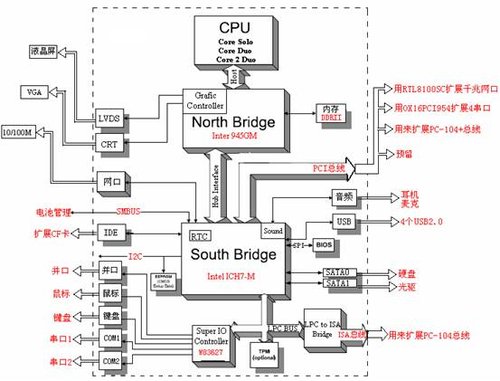

APC-5012/15IE全加固便携机主板设计遵循ETX工业规范,ETX即 Embedded Technology eXtended (嵌入式技术扩展)的缩写,是一种工业SOM(模块系统)应用的新标准,板上集成声卡、VGA、LVDS显示、网口、USB和标准的I/O CPU子系统,使得其扩展更加灵活,易于系统升级,并且最大限度缩短开发周期。全加固计算机设计过程中充分利用ETX特点,满足用户常用接口的同时,在其 有限空间内,预留标准PC104PLUS扩展位(PC104PLUS标准,集成ISA和PCI总线,不但能扩展低速的串口、CAN总线,也能扩展高速的 RS485\RS422接口和视频采集卡,继承了使用全加固产品的扩展性,满足用户的各种使用要求。整机预留6个航空插头扩展位,以适应于客户在特殊领域 的航空连接器的扩展需求。其原理框架图如下:

浪潮即将推出新型野金刚全加固计算机

APC-5012/15IE全加固便携机采用环保、低功耗、高亮、耐用和提供较好颜色视觉的 LED液晶显示屏。传统的全加固计算机采用的冷阴极荧光灯CCFL背光系统,CCFL在效率和使用寿命上已经取得极大的进步,但今后继续获得大的技术进步 的前景非常黯淡。相比之下,作为备选的LED技术发展相当迅速,且这种技术有一条明确的通向未来发展的道路。 CCFL和LED在亮度、效率、使用寿命等规格上的比较视供应商的不同而有极大的差别。例如,不同CCFL的额定使用寿命(半亮)在 8,000~100,000小时之间不等,差异非常大。有些信息来源指CCFL的效率最高,其它的信息来源则认为LED的效率最高。另外CCFL是一种散 射光源,因此你会浪费掉大量的光。相比之下,LED具有高度方向性,因此“容易有效地与光导板结合在一起。如果整机要想达到800nit的阳光可视要 求,CCFL液晶屏一般的重量约12Kg,厚度在而LED背光液晶屏08Kg,可很好的控制整机的重量。

APC-5012/15IE全加固便携机采用先进的电源管理ACPI,其特点主要有:提供立 刻开机功能,即开机后可立即恢复到上次关机时的状态,光驱、软驱和硬盘在未使用时会自动关掉电源,使用时再打开;支持在开电状态下既插即拔,随时更换功 能,对锂电池的电量的智能读取,可实时监控锂电池的电量。 采用先进的滤波处理,整机的DC-DC电源部分顺利通过耐瞬态电压实验,完全符合GJB181-86中的2441条、2442条的耐尖峰电压实 验、耐过压浪涌实验和欠压浪涌实验。并且其电压适应范围广,可达到DC18V~36V的直流电压输入范围。

APC-5012/15IE全加固便携机因采用低功耗CPU、嵌入式芯片组945GME芯片 组、先进的电源管理、LED液晶屏、大容量低温锂电池(6000mAH),极大的提高了机器的续航能力,待机时间可达到10小时以上,正常工作时间可达到 4小时以上,是您野外作业的优先选择。整机良好的造型寓意其可服务于陆、海、空三军所需求的各个领域,为保证战时维护,其设计要求平均维修恢复时间不大于 30分钟,因此采用了模块化设计理念,借鉴原有产品的成熟技术,将核心部件进行模块化、标准化、规范化设计,
