一、概述

为了适应新时期军队及野外工程作业的需要,盈极科技依据军用被复线和光缆的特点,利用特制封装工艺,生产了适应部队作战需要的防拉、防切、防压、轻型,高温(200℃)不燃烧,低温(-50℃)不折断的便携式轻型被复光纤。它的特点是:重量轻,弯曲度大,抗电磁干扰能力强,架设连接方便,网络带宽高,适用音视频及网络数据传输。

单元组成:每箱有标准单元便携式光纤1KM,带便携式光纤连接器,单模光收发器一对(最远可传40KM,带宽≥100M),光纤应急接续设备(光纤操作工具及光纤连接设备),便携绕线车。每个单元,既可单独使用,也可多盘接续使用,单模收发器最远可连接40KM可多级机联,带宽为100M1000M。每千米之间安装有标准通用连接器和密封接头,可方便在野外快速连接。

二、产品介绍

2.1主要技术参数

线径:2.0mm-5.0mm

颜色:黑色、灰色、军绿色可选

光纤型号:单模(设计收发传输40公里)

光收发器型号(单模单芯):100M

每单元长度:1KM

每箱光纤重量(1千米光纤单元):821KG

每盘光纤自重(带光纤收发线盘)518KG

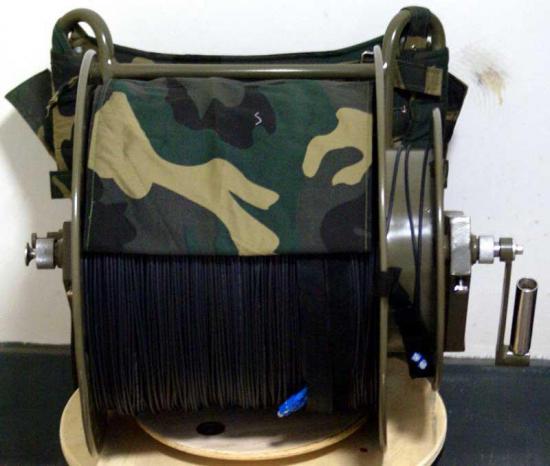

便携式轻型被复光纤组件:由便携式轻型被复光纤,轻型被复式光纤专用连接器及收、放线盘架(便携式收线设备、便携式放线盒)组成。

2.2产品应用

提供40KM内方舱车及多个野战指挥所之间任意网络连接。电视现场转播、油田、矿山、港口的数据通信,应急通信线路抢修。

产品规格技术参数

光纤芯数:16(标准为1芯,1G光收发器可选购。)

工作波长:1310nm-1510nm(单模光纤)

组件损耗(1公里)  1db1km1310nm0.85db1km1510nm

连接形式:卡口式锁紧结构

抗拉强度:1500N

抗挤压强度:3000N50MM

工作温度:-50~+70℃

连接器插拔次数:≥1000

组件尺寸:350×350MM(自带收放架及工具)

组件重量:5KG20KG

说明:可根据需求。制作1公里以上5公里以内的任意长度野战纤

三、WG-30E交叉复用设备

HY-30E综合业务复用设备是宽带、窄带E1/光纤复用设备。根据需要可以选配各种语音、数据和视频接口卡,各个槽位的业务可以根据需要任意分配带宽。当传输介质为光纤时,可以将设备增加一个光接口。
