KC-660 语音通信融合终端

2017-03-20 14:53:08

来源:

KC-660语音通信融合终端是一种实现多种语音通信系统融合通信的设备。支持不同频率、不同制式的超短波系统、短波系统、公网对讲系统、会议系统、卫星电话、固定电话、移动电话等语音通信系统的互联互通。用于现场应急、通信指挥车和指挥中心等应用场景的统一语音指挥调度。
     KC-660有背负式和机架式两种型式,具有快速部署、手柄调度、软件调度、无差别接入、输出增益可调、语音数字化处理(有效语音侦测、降噪、防丢字)、接入和操控分离、可级联使用等特点。

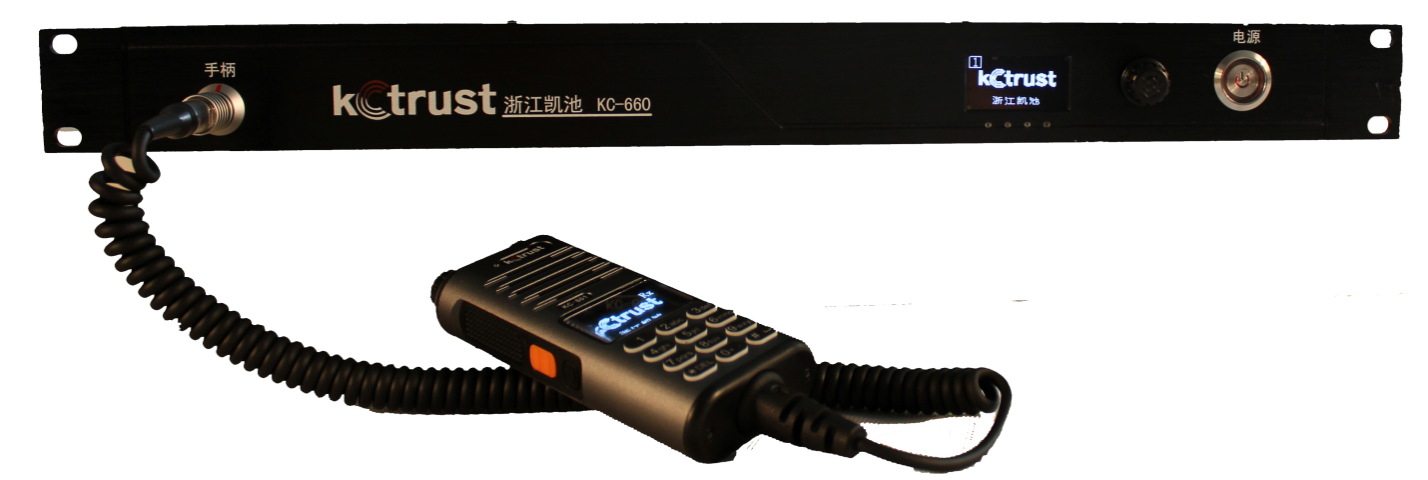

图表 1 KC-660机架式

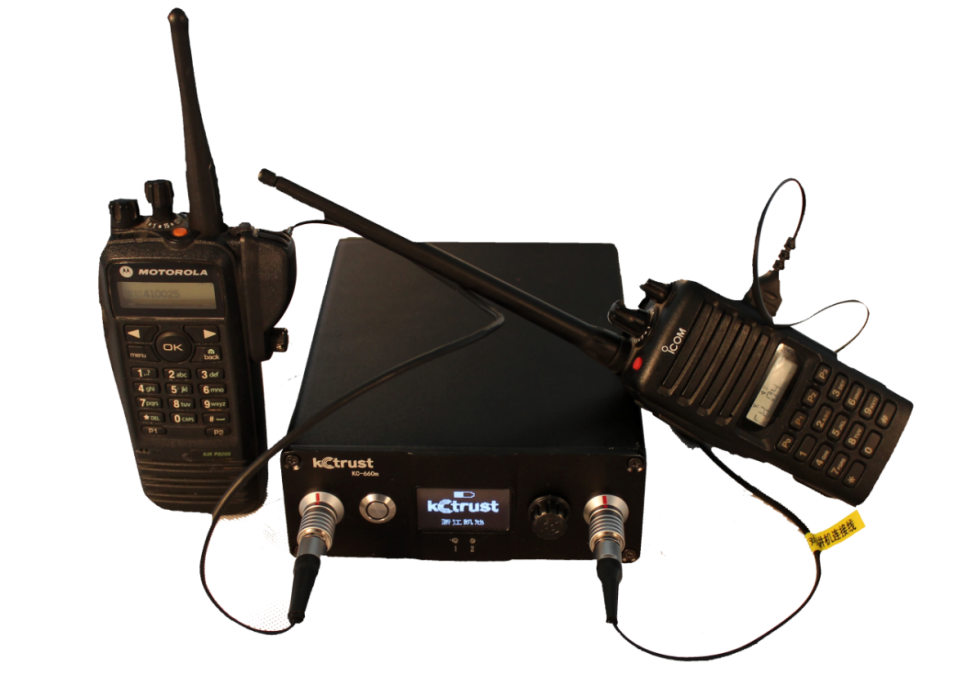

图表 2 KC-660背负式




功能描述
1) 语音自动转发
2) 多通道无差别接入
支持不同频率、不同制式的超短波系统、短波系统、公网对讲系统、会议系统、卫星电话、固定电话、移动电话等接入。
3) 语音数字化处理
●有效语音侦测
● 语音降噪
● 防丢字
●延时时间可调
4) 话务手柄
●话务功能
● 主机参数设置
● 手柄参数设置(喇叭音量、MIC增益、息屏延时、屏幕对比度)
●号码管理(号码薄、黑名单、来电号码、去电号码)
● 手柄语音收发指示
● 电话模块上线指示
● GSM信号强度指示
● 手柄喇叭静音指示
● 自动拨号状态指示
● 自动接听状态指示
● 有效语音通道指示
●电话呼入振铃提醒
5) GSM模块
● SIM卡槽
● GSM天线接口
6) 有线电话模块
●电话线接口
7) 电话相关功能
● 自动拨号
● 自动保持(检测到断线自动重连)
● 自动接听
●号码薄
●呼入模式设置
● 来电显示
8) 主机级联
● 最大支持7机箱(28通道)
9) 数据透传
●  外接设备数据自动分发
10) 本机人机交互
●  OLED显示屏
●  编码开关
● 机箱号指示
● VOX指示
●  有效语音通道指示
● 同步显示
11) 接入与操控分离
● 手柄远程设置与调度
●  软件远程设置与调度
12) 基本参数设置
● 总线增益
● 监听增益
●  通道优先级
● 通道设备类型
●通道PTT有效电平
●降噪等级
● VOX门限
● 提示音屏蔽
13) 通道输出增益可调
14) 通道管理
●通道开关
●通道命名
15) 设置调度软件
●参数配置
● 通道管理
●号码管理
●状态指示
16) 设置监听接口
● 支持外接监听音箱和录音设备
17) 扩展接口
● 基于CAN总线和语音总线
18) 宽电压输入
19) 电源开关,支持软开机、软关机
20) 电源防护功能
● 反接保护
● TVS防护
● 过流保护
● 欠压保护
21) 配置电源适配器
22) 内置锂电池
●电量指示
● 电池可更换
● 配置电池充电器
23) 备用电池
24) 外接设备连线
● 可定制多种外接设备连接线
25) 便携式背负包
参数说明
表格 2参数说明表
编号
类型
范围
说明
1
机箱号
[1-7]
 一个系统内依次编号,不允许中间跳号
2
通道号
[CH1-CH4]
背负式最大2通道;机架式最大4通道
3
设备类型
[短波/超短波/移动电话/对讲手机/有线电话/卫星电话]
(默认超短波)
不同的设备类型,对应的降噪处理不同
4
通道优先级
[0-3]
0为最高优先级;3为最低优先级
5
总线增益
[-100 - +100]
总线增益百分比:负值为衰减;0为中间值;正值为放大。
6
监听/录音增益
[-100 - +100]
监听/录音增益百分比:负值为衰减;0为中间值;正值为放大。
7
屏蔽提示音开关
开/关
打开时能有效屏蔽设备语音里的提示音
8
降噪等级
[0-7]
0为关断降噪;1为开启最低降噪;7为开启最高降噪
9
VOX门限调节等级
[0-9]
0为门限最低(灵敏度最高)
9为门限最高(灵敏度最低)
10
通道PTT有效电平
[高电平/低电平]
PTT输出有效电平设置,适应不同设备的PTT控制电平逻辑
11
通道输出增益
[0-100]
通道输出增益百分比:0%为最小输出;100%为最大输出;
各通道各自独立
12
延时时间
[5-50]
延时时间长短:输入值x100Ms(如5 , 5x100mS = 500mS)
13
自动/手动拨号
自动拨号/手动拨号
自动拨号状态:自动拨打指定的号码,且断线、对方挂机时会
自动重拨,始终保持出于接通状态。
14
号码类型及最大值
号码薄(最大40个)
黑名单(最大20个)
 黑名单号码直接拒接挂断
15
只允许号码薄号码呼入
开/关
 打开此开关时,不在号码簿的号码直接拒接挂断
16
自动接听
开/关
 打开此开关时,来电自动接听,当(只允许号码簿号码呼入)设置为(开)时,只自动接听号码簿里的号码
17
通道使能
开/关
 关闭此开关时,此通道的语音不再向其它通道互转

性能指标
表格 3 设备性能表
项目
技术指标
设备接入通道数
背负式:2
机架式:最大28
输入音频特性
15mVrms~5Vrms@600Ω自适应
输出音频特性
10mVrms~300mVrms@600Ω可调
语音延时时间
0.5~5秒可调
工作电压范围
DC12V~28V
整机功耗
背负式:静态150mA@DC13.8V,最大160mA@DC13.8V
机架式:静态360mA@DC13.8V,最大370mA@DC13.8V
手柄:静态40mA@DC13.8V,最大65mA@DC13.8V
锂电池容量
2600mAh@14.8V
电源适配器最大输出电流
5A@DC12V
工作温度范围
-40℃~+85℃
语音降噪
0-7级可调
VOX门限
0-9级可调
整机尺寸
机架式: 482.6*276*43.6mm(1U高度19英寸)
手柄:127*55*30mm
整机重量
背负式:1.38kg(不含布袋和配件)
机架式:4kg(不含配件)
手柄:260g
手柄与主机最远距离
40米
防护等级
背负式:IP54
机架式:IP54
