基于NI PXI射频模块及厚物HW1683加固便携机的外场雷达测试

2018-01-10 19:12:25

来源:

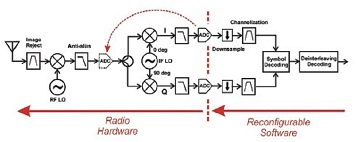

NI软件无线电平台提供了一个用于快速原型高性能无线通信系统的集成软硬件解决方案。利用NI PXI射频模块及厚物科技HW-1683加固便携机,基于NI软件无线电的软件开发架构,我们快速开发了一套高性能无线通信外场雷达测试系统,比竞争对手早了三个月交付,而且该软件系统在调试、升级和维护都优势明显,在竞争中脱颖而出。
客户背景
中国电子科技集团公司(简称中国电科,英文简称CETC)是经国务院批准,在原电子工业部直属电子研究院所和高科技企业基础上组建而成的由中央直接管理的国有重要骨干企业,2002年3月1日正式挂牌运营。中国电科主要从事国家重要军民用大型电子信息系统的工程建设、重大装备、通信与电子设备、软件和关键元器件的研制生产,以及电子信息及相关领域的国际经济技术交流与合作、进出口贸易、国内外投融资业务、电子商务等信息服务及其它相关业务。
中国电科已发展成为国内覆盖电子信息全部领域的大型科技集团,国内能够同时为各军兵种全方位提供信息化装备的军工集团,国内为各种平台提供各类核心元器件的企业集团,国内在网络信息体系规划与建设、信息化装备研制生产、网络信息服务方面实力最强的中央企业。

集团某所几十年来坚持自主创新,重点跨越支撑发展引领未来科技创新之路,取得了国家及成果奖60余项,部、省级成果奖350余项。某所结合最先进的RF收发仪和NI LabVIEW软件的高性能FPGA处理和快速原型能力,使用这一完整的平台采用可支持现有软件IP重用的图形化系统设计方法更快速地开发原型,大大地缩短开发时间。 LabVIEW的统一设计流程简化了从设计到部署等过程中的主机、实时、FPGA编程。研究人员采用这种异构设计流程来原型各种高级研究应用,软件无线电平台正在帮助科研人员高效进行各项科学研究。





应用背景
外场雷达测试系统对可靠性要求非常高,系统的开发有很高难度。厚物科技HW-1683强固便携机是此测试系统的硬件平台,其内置NI 8槽3U PXIe-1082高性能背板,4个既可接受PXIe外围模块又可接受PXI外围模块的混合插槽,3个PXIe插槽,1个具有系统定时功能的PXIe插槽, 每插槽高达2 GB/s专用带宽和最高8 GB/s系统带宽,以满足高效运转需要。



该外场测试系统具有PXIe/PXI 稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高的特点,内置NI 专业的射频模块,利用NI LabVIEW及射频工具包,通过软件系统开发完成测试任务,HW-1683结构稳定,体积小,便携易用,效率高,开发周期短,成本低,而且还具有很好的扩展性和维护性。基于此PXI加固便携平台,该所开发了一系列通信装备的便携测试系统,产品还通过了某部的技术鉴定和方案论证,得到广泛的应用。

应用机型

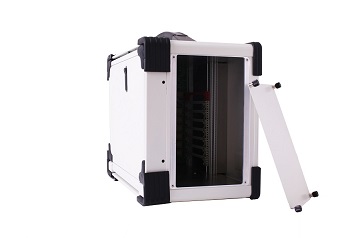

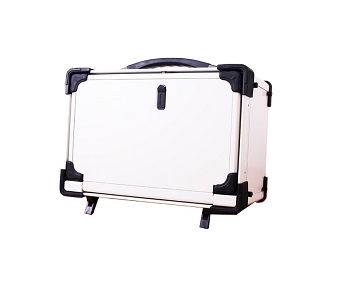

HW-1683是业界首款集成NI PXIe/PXI背板、带键盘、鼠标、液晶屏、机箱、电源及NI PXIe/PXI控制器的8槽3U PXIe/PXI加固便携机。此便携式计算机专为各种测试、测量应用而设计,在军工、航空、航天、通信等领域提供PXIe/PXI标准平台化服务,为众多应用构建最佳的便携式一体解决方案。通过集成NI专业的射频模块,用户可以非常方便地搭建各种便携式测试测控系统。
● 符合PXIe/PXI规范
       ● 兼容NI PXI-1042 PXIe-1062 PXIe-1082背板
       ● 兼容NI PXIe/PXI控制器及模块
       ● 15寸工业显示屏1024x768分辨率
       ● 可选配工业电阻屏或钢化玻璃
       ● AC电源航插输入接口
       ● 特殊防撞包角及加固把手
       ● 硅胶防水键盘
       ● 机笼内缩140mm设计(内缩空间用于PXIe/PXI模块定制航插接口)
总结分析
NI软件无线电平台提供了一个用于快速原型高性能无线通信系统的集成软硬件解决方案。用户利用NI PXI射频模块及厚物科技HW-1683加固便携机,采用NI软件无线电的软件开发架构,无需在硬件模块和加固计算机平台层面投入额外的研发和设计,成熟的产品和技术确保测试系统能快速上市。这个应用案例中,用户选择了NI的专业射频模块,厚物科技HW-1683内置的NI 8槽3U背板和NI控制器与NI射频模块无缝连接,强固性的便携平台也严格满足了用户对外场测试的环境要求,用户成功开发的这套高性能无线通信雷达外场测试系统,比竞争对手早了三个月交付,而且该软件系统在调试、升级和维护都优势明显,在竞争中脱颖而出。
作者信息:杨诚 深圳市厚物科技有限公司
