弱电机房综合布线如何设计与施工?

2019-11-18 09:33:32

来源:照彰实业

在互联网时代机房建设中,网络机房综合布线是一项非常重要且复杂的工程,只有将网络机房综合布线方案设计好了,才能保证机房中软硬件的正常运行,否则机房将会频繁发生故障,导致工作效率低及维护成本高。

一、网络机房综合布线设计

在机房开始布线前,我们需要先对机房的设备需求进行一个预判,具体可参考以下两点:

1.确定机房面积及工作区信息点数量,然后对机房布线结构进行合理的设计。

当机房面积较小、信息点在200点以下时,可采用水平布线方式,将配线架安装于网络机房配线柜内,机房的信息点直接端接在配线架上。

当机房面积较大、信息点在200以上时,采用两级布线:水平子系统和干线子系统。将FD(楼层配线设备)放置机房信息点密集的地方(如主机室),经过交换机后,再通过主干线路连接到网络室。

2.根据系统带宽要求选择合适的布线等级。

目前市场上常见的两种系统类型是超五类系统(超五类系统的带宽为155MHz)和六类系统(六类系统的带宽为200MHz),两者分别采用了超五类网络跳线和六类网络跳线,若是想要更高性能可选择超六类产品。

二、产品选择

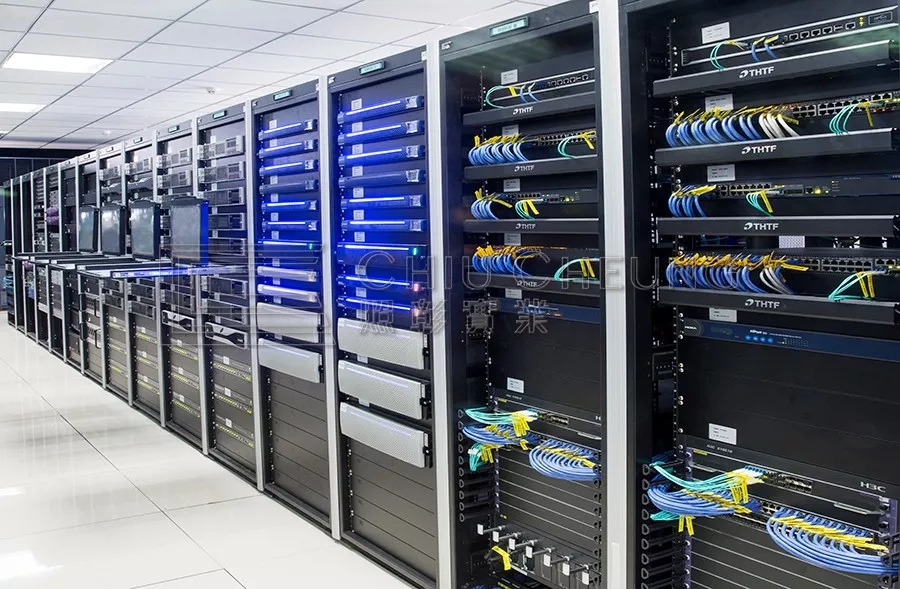

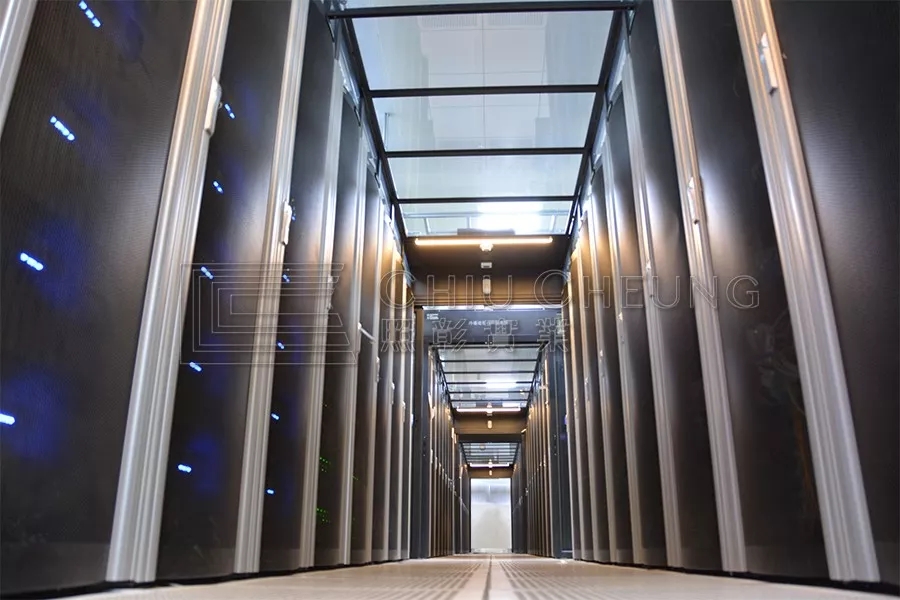

1.服务器机柜

服务器机柜能支持计算机服务器和数据存储设备,符合19”国际标准、度量系统及EISI标准,采用了优质冷轧钢板,表面作了防锈磷化处理,具有良好的散热性、可用性和安全性,安装操作方便。

2.以太网交换机

交换机选择一款具有大容量、高密度端口的三层万兆多协议固定配置以太网交换机,它能够满足城域以太网接入和汇聚、企业网接入和汇聚以及数据中心等多种场合需求。

3.光模块

主干采用10G SFP+, 40G QSFP+光模块.

4.理线架

AMP TCL等知名品牌

5.光纤跳线

采用10G 40G光纤跳线

6.网络跳线

采用千兆跳线

7.光纤配线盒

选用12芯,24芯知名品牌光纤配线盒。

三、机房布线一般原则

机房的布线系统直接影响到未来机房的功能,一般布线系统要求布防距离尽量短而整齐,排列有序,具体的方式有“田”字形和“井”字形两种。其中:“田”字形较适用于环形机房布局,“井”字形较适用于纵横式机房布局。它的位置可安排在吊顶和地板下两个地方,各有特点,下面分别加以论述:

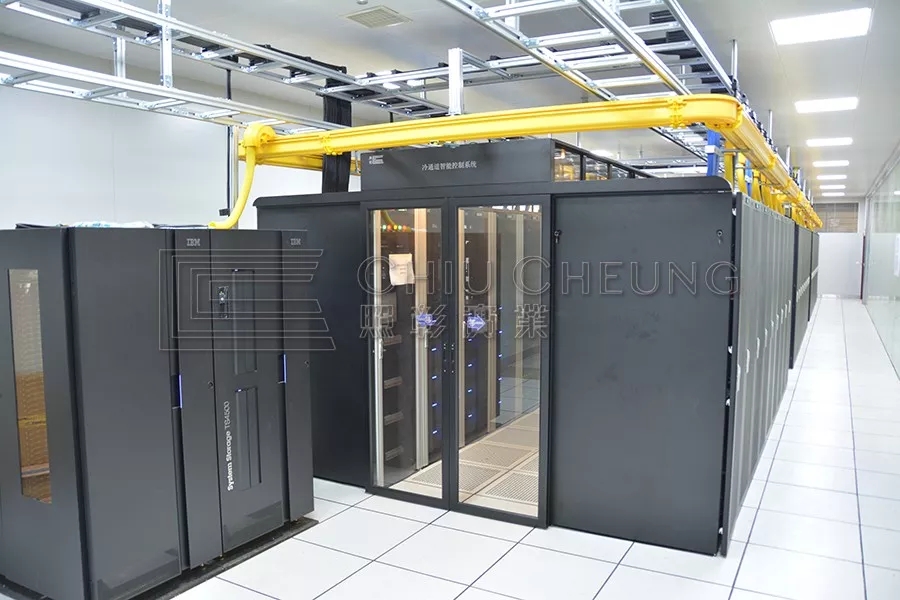

1、吊顶布线:这种方式布线是目前比较流行的机房布线方式,很适合那种需要经常布线的机房,在吊顶内可以规划布设各种线缆,在每个机柜上方开凿相应的穿线孔(包括地板和线槽),在施工中也要注意漏水、鼠害和散热等问题。

2、地板布线:一般机房装修都会设计抗静电地板,这样地板下有足够的空间可以去布线,同样要注意地板下漏水、鼠害和散热,还应保证在每个机柜下方开凿相应的穿线孔(包括地板和线槽)。

具体布线的内容有:电源布线、弱电布线和接地布线,其中电源布线和弱电布线均放在金属布线槽内,具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。电源线槽和弱电线槽之间的距离应保持至少5厘米以上,互相之间不能穿越,以防止相互之间的电磁干扰。下面将一一加以阐述:

1、电源布线:在新机房装修进行电源布线时,应根据整个机房的布局和UPS的容量来安排,在规划中的每个机柜和设备附近,安排相应的电源插座,插座的容量应根据接入设备的功率来定,并留有一定的冗余,一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。

2、弱电布线:弱电布线中主要包括同轴细缆、五类网线和电话线等,布线时应注意在每个机柜、设备后面都有相应的线缆,并应考虑以后的发展需要,各种线缆应分门别类用尼龙编织带捆扎好。

3、接地布线:由于新机房内都是高性能的计算机和网络通讯设备,故对接地有着严格的要求,接地也是消除公共阻抗,防止电容耦合干扰,保护设备和人员的安全,保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排,以供机房内各种接地需要,铜排再以专线方式接入该处的弱电信号接地系统。

四、机房布线注意事项

1.选择合适线缆长度。为了避免因多余的线缆长度导致线缆缠绕、混乱的情况,选择合适的线缆长度。

2.光纤测试。光纤布线前一定要先进行测试,测试成功了再使用,避免因光纤无法使用而进行返工。

3.注意光纤弯曲半径。在使用光纤跳线时请勿将光纤跳线弯曲半径超过光缆最小弯曲半径。

4.避免端面污染。在光纤布线时要保证光缆端面上没有碎屑、灰层以及油渍等污染。

5.光纤和铜缆一定要分开布线。由于铜缆较重,会压坏光纤,故布线时一定要将其分开。

6.线缆密度相同。在水平子系统和干线子系统网线布线时要保证线缆密度一直相同直到终端。

7.保持线缆有足够的散热空间。由于线缆长时间工作会变热,需要有足够的空间来进行散热,避免火灾的发生。



8.线缆使用标签。线缆上贴上标签,能清楚的标记线缆位置,使得布线环境更加一目了然,同时简化修改、添加操作。
