OEMT619型移动多媒体传输系统

2010-05-05 13:59:35

来源:

 一、概述:

OEMT619型移动多媒体传输系统采用了一系列先进的调制解调技术、信道编解码技术、差错控制技术,并结合数字图像压缩等多媒体网络传输技术,能够在高速移动环境下实现视频、语音、数据等宽带多媒体业务的实时、同步传输。具有覆盖范围广、灵敏度高、移动性好、抗干扰和抗衰落能力强、传输数据率高、稳定性和可靠性突出等显著优点,为指挥、抢险、侦察、野外作战等应急通信提供远距离、高质量、高速率、无线实时传输的理想解决方案,广泛应用于公安、武警、消防、野战部队等军事部门和交通、海关、油田、矿山、水利、电力、金融等国家重要部门。

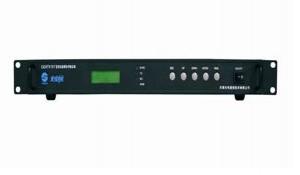

OEMT619型移动多媒体传输系统车载主设备正面图

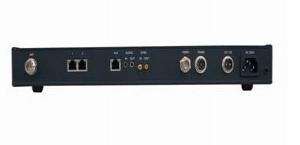

OEMT619型移动多媒体传输系统车载主设备背面图


OEMT619型移动多媒体传输系统背负式终端俯视图



二、系统组成:

 ⑴ OEMT619Z型移动多媒体设备(中心站)

 ⑵ OEMT619Y型移动多媒体设备(远端站)

 ⑶ OEMT619B型移动多媒体设备(背负式终端)

 ⑷ 中心站全向收发天线、馈线

 ⑸ 远端站全向车载天线、馈线

 ⑹ 背负式终端全向天线、馈线

三、技术指标:


技术参数

工作频率

320-340MHz(有效频段可定制)

信道带宽

4MHz

双工方式

TDD

纠错编码

TURBO+混合ARQ

视频编码

MPEG4

音频编码

G728

性能指标

数据带宽

峰值2Mbps(双向)

接收机灵敏度

100dBm

覆盖范围

≤40km

移动速度

300km/h

传输延时

10ms

接口指标

视频接口

BNC-75-KY

音频接口

AV-8

电源接口

AC 220V / DC 12V

四、产品特点:

1传输能力强

 ⑴ 绕射能力强。采用320MHz340MHz频段,具有更强的绕射能力,可在非视距环境下工作。

 ⑵ 多径接收。采用了CDMA系统的RAKE接收技术,具有更强的多径分集作用,使多种路径下的信号叠加,增强信号强度。

 ⑶ 优异的移动性能。通过全面的系统总体设计和多项先进技术的实施,目前实际环境下的路测速度300km/h,特别适应在机载、车载、舰载等高速移动环境下的工作要求,满足不同用户的工作需求。

 ⑷ 接收能力强。采用空间分集、时间分集等多种先进的分集技术,极大增强系统的抗衰落能力。上述先进技术的采用保证了产品在复杂的工作环境下具有优势的接收灵敏度,接收电平-100dBm时仍能保证误码率<10E-5,误帧率<1%。

 ⑸ 覆盖范围广。在典型的城市环境下单个中心站的覆盖范围可达到40km。个人背负式终端到移动车的通信距离最高可到5km,有效覆盖率可达95%。

抗干扰能力强。采用全数字调制解调方式,使载噪比低于0dB时仍然可以正常工作,具有更强的抗干扰能力。
2
双向高速数据传输
  双向峰值传输带宽2Mbps
  双工数据传输方式TDD,上下行传输带宽可设置
3
多媒体业务传输
  上行分配图像,图像质量清晰稳定:图像达到640×480分辨率,25/
  双向语音传输
  双向数据传输
4
保密性强
  产品采用了无线宽带扩频加密技术,实现全数字信号处理;同时使用了超大容量FPGA设计,提供了系统的集成度;这些都保证了系统的保密性及可靠性。
5
稳定性高
  环境、可靠性指标完全符合国家的相关标准要求。同时在系统中应用了技术成熟的微机、工控机等集成设备,采用性能稳定的工业级操作系统,系统软、硬件经过了严格的测试,保证整个系统的可靠性和稳定性。

6操作灵活
  多种状态指示,各种信息一目了然。
  设备安装便捷,周期短、难度小,采用标准1U机箱,符合国际标准。
  多种电源接口,方便用户使用。

五、典型应用解决方案
  OEMT619型移动多媒体传输系统可在车载、机载、舰载、背负等各种环境下广泛应用于战场多媒体信息传输、作战指挥、突发事件、移动指挥、跟踪侦察、紧急抢险、远程监控、野外作业等远程实时调度指挥、协同任务完成。

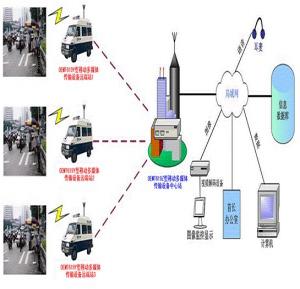

OEMT619型移动多媒体传输系统应用解决方案拓扑网络结构图


110公安指挥系统
  采用OEMT619型移动多媒体传输系统为公安部门构建110公安指挥系统,实时采集突发事件现场的图像、语音、数据等,同步高速传送到各公安部门指挥中

心。实时指挥,快速反应,这对于贯彻科技强警,提高重大突发事件的处置能力和快速反应能力具有重要社会和经济意义。
野外作战、侦察、演习指挥系统
  在进行野外作战、侦察、军事训练和军事演示时,采用OEMT619型移动多媒体传输系统,能够将数十公里外的现场图像、话音等多媒体信息实时传输到指挥中心,协调指挥各部行动,及时准确地完成各自作战任务,为科技强军提供了保障。
119
消防救灾系统
  在消防指挥车上安装OEMT619型移动多媒体传输系统,把火灾现场情况实时传到消防指挥中心,便于及时、准确掌握现场火灾态势,提高快速反应能力,最大限度地减少损失。
122
交通事故受理指挥系统
  在交通事故处理车上安装OEMT619型移动多媒体传输系统,能够将交通事故现场的情况实时传回交通指挥中心,实现交通事故的现场处理、指挥。
边防、海岸指挥系统
  边防、海岸巡逻车上安装OEMT619型移动多媒体传输系统,在巡逻时将监控地带的情况实时传到指挥部,使指挥部掌握所需监控地带的情况。
综合应急指挥系统
  OEMT619型移动多媒体传输系统能够为煤炭、交通、金融、油田、水利、电力、卫生等部门在建设突发事件应急指挥系统时,提供高速多媒体传输的可靠手段。在发生煤矿爆炸、桥梁倒塌、地震、洪水、疾病等自然灾害或者遭遇到恐怖袭击时,利用OEMT619型移动多媒体传输系统可以把多媒体信息传到各级指挥中心和办公室,实时组织指挥,大大提高了救援效率。
