AKD3000P全自动便携天线
产品类别:通指产品 子类别:其他 所属商家:

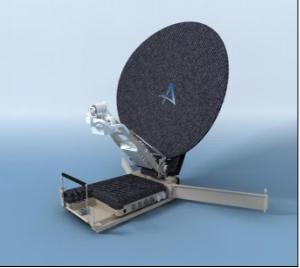

AKD3000P全自动便携天线
产品详情

AKD3000P全自动便携天线支持话音、数据和实时图像传输等业务,是目前国内同领域内集成度最高、对星速度最快的便携天线之一,能够为突发性事件提供快速便捷的高速数据链路。该设备易于操作,非专业人员经简单培训就能熟练地操作设备 “一键对星”。在野外,3分钟内既可锁定卫星。




特点

l  采用有、无线控制模式,操作人员远距离通过PDAPC对设备进行控制;

l  具有优越的射频性能,通过反射面和射频支路的优化设计,确保了天线G/T值指标;

l  可提供双向2 Mbps以上宽带传输信道,为用户提供高质量话音、数据及实时图像等综合业务;

l  天线采用冗余跟踪工作方式,既可利用卫星信标跟踪,也可利用卫星上的DVB信号跟踪,提高了天线跟踪的可靠性;

l  采用碳纤维偏馈天线,反射面重量轻、刚度强、拆装简单方便;

l  天线可工作于全自动、半自动工作模式,特殊情况下可通过手动调节装置操作天线对准卫星;

l  天线集成度高、重量轻,其手提式包装箱采用高强度材料制成,能有效保护设备的运输安全,适合车载、机载、携行等运输方式;

l  设备已通过国军标滴雨、淋雨标准实验,防水、防尘能力强,可在各种野外恶劣工作环境中使用。

应用

l  新闻和体育赛事现场直播;

l  热焦点地区突发事件高质量图像传输;

l  抢险救灾;

l  野外ISP接入;

l  远程医疗、会议电视、远程监测;

l  科考探险;

l  军事和公共安全。

天线主要技术指标

²  天线性能

l  频率              Tx:14.0 14.5GHz, Rx:10.95 12.75GHz

l  类型              偏馈抛物面天线,天线面分4

l  极化              线极化,Tx/Rx

l  口径              1 ×0.82

l  主瓣收增益:       40.3 dBi

l  主瓣发增益:       41.5 dBi

l  极化隔离度        >32 dB

²  天线对星

l  基于GPS和各种传感器自动控制对准卫星;

l  断电锁定          具有断电时天线指向锁定功能

l  应急对星          在断电时天线可以手动应急对星

l  展开迅速          从加电到建立卫星通信链路在3分钟

内即可完成

l  跟踪精度          0.18°RMS

l  方位范围          ±90°,步长0.1°

l  俯仰范围          0°~ 90°,步长0.1°

l  极化范围          ±90°,步长0.1°

²  控制

l   PCPDA无线控制,可PC有线控制

l   基于嵌入式Web服务器的图形用户界面

l   便于进行软件升级

环境条件及物理参数

²  结构

l   高度集成,设备收藏时集成在一个手提箱内

l   天线重量小于25公斤

l   物理尺寸:660mm×410mm×220mm(长×宽×高)

²   环境

l   工作温度        -20 +55°C

l   储藏温度        -55 +80°C

l   工作湿度        0% 100%

l   抗风            工作风速:稳风14m/s,阵风:18m/s

保全风速:25m/s(收藏状态)

l   太阳辐射        1000 Kcal/h/m2

l   裹冰            2.5cm(保全)

l   冲击            20 G , 11ms 半正弦波

l   震动            10 ~ 15Hz :    0.76mm 峰值振幅

5 ~ 25Hz :     0.50mm 峰值振幅

5 ~ 33Hz :     0.25mm 峰值振幅

l   供电            85265VAC (350W) 5060 Hz 24 VDC (300 W)

可定制选配件

l   BUC         340W可选

l   监控        手持机及监控软件(有线/无线)、笔记本(计算机)监控

软件(有线/无线)

l   背负套件    背带、背架可选

l   车载架      便携天线车载用

l   调温套件    超高温/超低温环境适配
