VPX综合通信指挥控制平台

2018-05-14 20:04:25

来源:

综合通信指挥控制平台是东土军悦基于VPX总线架构自主研制的软硬件一体化系统平台,集成一款16个功能槽位的VPX机箱、+ 款功能类型不同的板卡,支持部署战术云,完美运行资源共享服务平台软件把指挥、控制、通信、情报和信息紧密地联系在一起,提供信息化、可视化、共享化的多功能指挥控制系统。
综合通信指挥控制场景

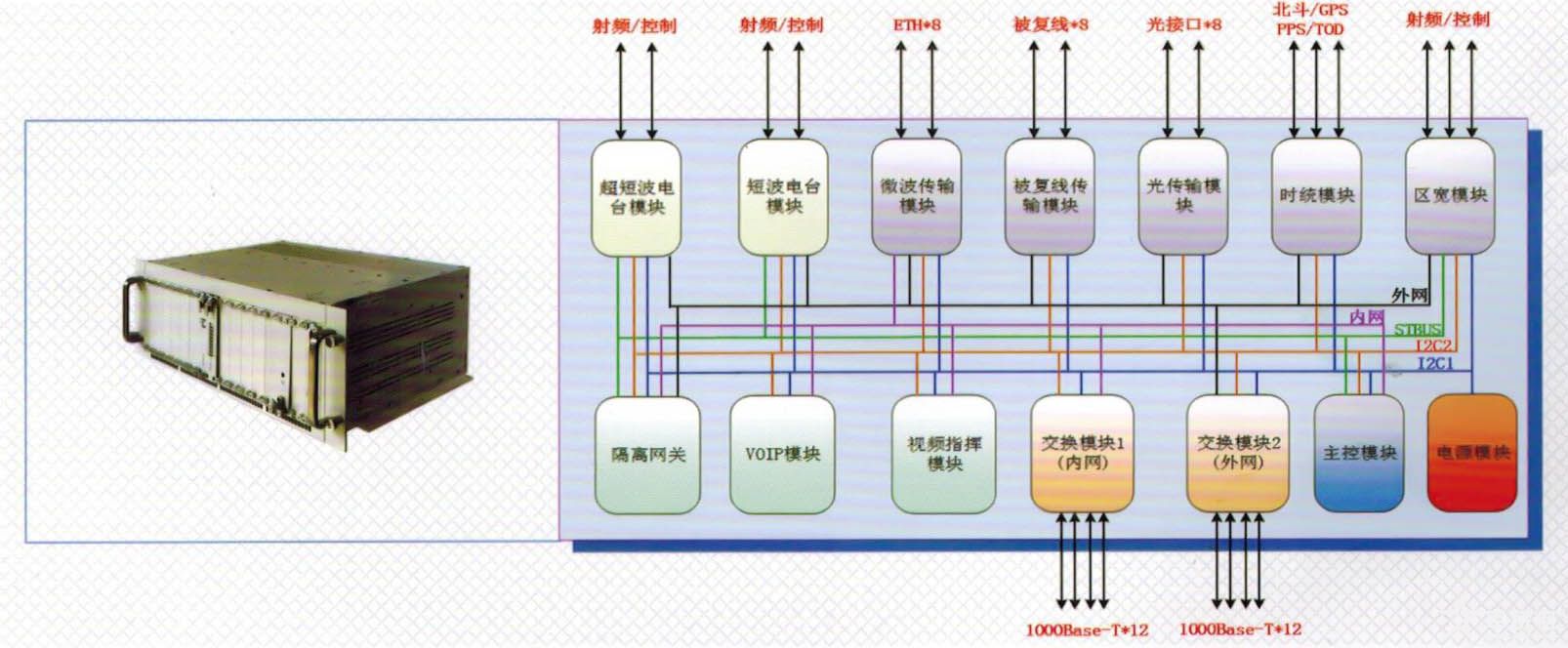

综合通信指挥控制VPX集成硬件平台
基于VPX架构的机箱、功能板卡硬件结构、接口及电气性能符合VPX3U (5HP) 系列设计规范。能够集成计算、交换、路由、存储、安全、时统、音视频、SDR、北斗时统、被复线、超短波等各类功能板卡,所有板卡均采用全国产化设计,功能板卡采用前、后插板的形式,所有对外功能接口均由后插板引出,播卡位置员活可变,支持功能板卡上锁紧和下锁紧板卡的兼容设计。


产品功能:
网络传输:3UVPX交换板提供低延时、零误码、高带宽的交换传输管道,保障指挥作战、通信指令的快速下达部署。同时,提供一键式的网络管理平台,支持基于作战方案级的网络快速开通功能。
.计算服务:3U VPX计算板卡是指挥系统的重要组成部分,为报控软件的稳定运行提供了一个可靠的硬件平台。3U VPX计算板卡采用龙芯3A3000方案,适配中标麒麟64位服务图版操作系统、达梦7数据库、GCC4 9版本及以上、超图GICS系统、QT5 5版本及以上。
安全接入:3U VPX信息接入网关板卡(安全板)对于现有道信链路存在一些“危险”信息传输的风险,信息接入网关提供一种可靠的访可控制机制、传输数据流的检测、安全设计、状态检测和入侵防护等功能。
音视频:3UVPX音视频板卡可支持中心管理服务、多媒体转发服务、全网集中配置管理服务、金网在线升级服务于一体的音视频指挥系统功能,灵活的根据使用者对板卡的定义,实现通信功能,完成数据、迈音和图像的网络传输调度和指挥功能的实现无线通信:
3U VPX SDR板卡使集成平台能够加载全军通用SDR波形库,同时兼容HJ现役VHF及无线宽带波形的功能。
时间同步:3U VPX时间板支持时钟同步功能,通过此模块可以使交换机具备主时钟级别的授时能力。该模块可以通过北斗IGPSIGLONASS卫量系统获取时间,具有极高的守时性能,可以在卫星信号丢失后维续提供高精度的时种信息。

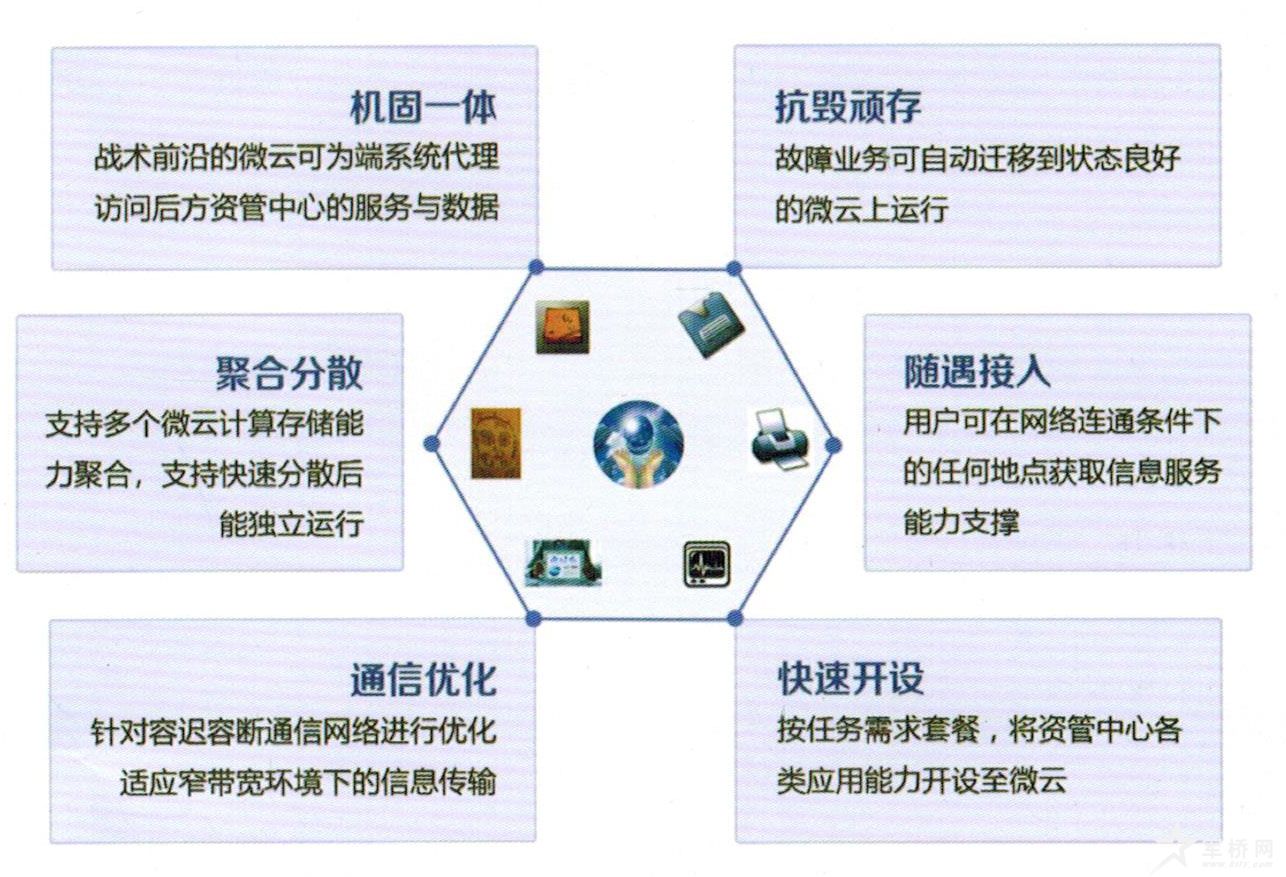

 综合通信指挥控制 战术云平台(微云)
战术云设计定位为灵活机动的软硬件一体化设备,践行云端一体化、机固一体的装备发展理念,基于国产自主可控的软硬件,提供轻量化按需快速构建、整机机动、不间断服务的系统支撑平台。

产品功能:
支持上层情报、指控等各类应用
保障作战前沿共享数据和应用的安全
支持机载、舰载、专列、车载、士兵携行等部署方式
支持多微云按需融合
提供完善的权限体系
支撑系统形成轻量化部署、灵活编配、窄带信息服务能力。

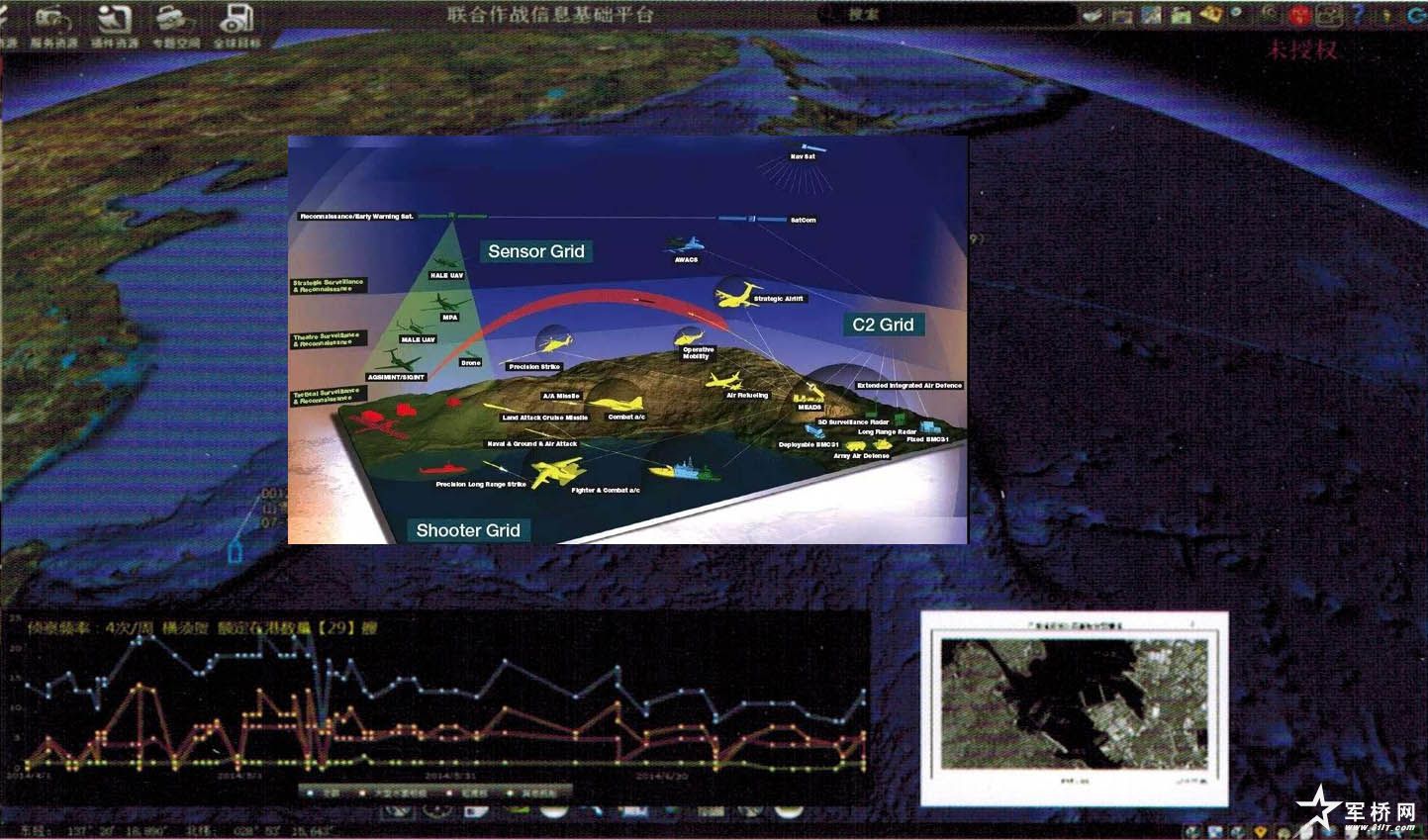

资源共享服务平台(大数据):
  资源共享服务平台由一套基础支撑平台与一套可视化展示平台组成。


  基础支撑平台提供地理空间大数据的一体化接入、存储、组织、管理、共享与发布服务。基于统一的时框架构建数据关联组织模型,围绕数据对象实现时间、空间、属性和过程的多维关联,为信息检索和挖高效支撑。提供多中心数据虚拟整合、基础数据服务以及存档数据共享、订阅、在线浏览和数据下载等服务,能够为用户提供高性能的地理信息网络化、多中心遥感数据共享交换,实现全局资源的“一张图可视化展元天平台由一套三维地理空间数据展现与分析的二次开发平台和相关工具集。基于统一时空框架地理空间数据的显示和交互,提供包括地形矢量、目标、模型渲染,坐标投影切换、量澳标绘、地图及插件管理等功能,具备灵活的二次开发能力,以“微内核+插件”的形式实现增量式开发,快速构建业务系统。
