视频监控报警联网解决方案

2010-12-10 15:48:14

来源:

一、系统功能

1、信息采集功能

    前端报警和监控设备应能采集巡检、报警和视频信息等,并进行编码和打包处理,使之成为能够传输的数据包。

    可采取全天候、多方位、固定、定时或移动侦测的方式对目标进行实时、有效、清晰的监视和采集处理

2、信息传输功能

    系统的承载网络必须具有覆盖全国的网络接入和传输通道,能够将控制信息、巡检信息、报警信息和视频信息等按照工作流程在系统各级可靠传输;

    系统还必须具备处理大容量信息传输的能力,具备并发访问能力。

    系统应支持图像信息的无线接入方式。

3、 权限管理功能

    系统必须具有丰富的用户权限管理功能,可以实现灵活的授权和信息共享。按照煤炭集团各部门的需求来建立多级管理机制,实现各级机关、分公司对系统的分级控制和管理,契合中石化机关现有的管理制度和流程。

4、信息存储和备份功能

    系统应具有分级存储功能,可选择在前端或各级监控中心对巡检、报警、视音频等数据进行存储。并可使用控制主机的刻录功能进行备份;

    存储的历史视频数据存储时间宜不小于十五天。

5、系统控制功能

    能将各级监控中心的用户发出的控制命令传送到前端监控设备,实现集团、分公司监控中心、相关管理部门及监控点本地对前端监控图像的分级调用和控制。

6、自动巡检功能

    系统必须具有定时自动巡检功能。可对所有在线设备的系统工作状态、故障、在线率等进行巡检,巡检结果和内容能够以统计报表形式归档。

7、远程调度与指挥

    系统应当提供相应接口以支持GPS、GIS、视频会议或OA等系统,并具备双向语音对讲、数据传输、简单视频会议等功能。当发生特定事故、事件时,相关管理者通过系统实现远程调度和指挥。

8、报警信息处置

    对于安装了的报警系统,只要跟监控报警专网平台进行了接口,在发生报警时,前端报警与报警监控服务中心应对报警信息进行复核。在确认报警后,将报警信息和 现场图像信息及时向集团或分公司监控中心传输,系统自动优先响应报警信息,同时调用相应部门技术系统中的计算机辅助调度子系统和通信调度子系统处理警情。 相应部门技术系统应结合实际情况建设针对技防报警和监控受理的辅助决策子系统,以提高快速处警能力。

9、远程验收与专家会诊

    系统应当具有对特定事故、事件的处理能力,对特定事故、事件及时响应,并使在线专家根据现场数据、视频信息对特定事故、事件做出诊断和分析。



二、系统总体架构





三、系统组成

    监控报警管理平台负责用户和设备的接入管理,提供视频访问和控制服务以及录像处理服务等业务。由中心管理服务模块、认证和授权模块两部分组成。

    中心管理服务模块,是监控报警管理平台的核心单元,负责实现前端设备、用户端设备的接入、各单元的信令转发控制处理、报警信息的接收与处理以及业务支撑信息管理

认证和授权服务模块负责验证接入设备的合法性,对用户的操作请求进行身份认证和权限分配等。



四、监控报警网

    监控报警网是用以传输报警信息、监控视音频信息和系统控制信息的网络。为保证传输网络的安全性,各分公司应当统一建网。

    由于该网络主要承载实时视音频信息流,对网络的全程网络带宽要求较高,其中前端设备的接入网络带宽至少为允许并发接入的视频路数×单路视频码率;监控中心的接入网络带宽至少为允许并发显示的视频路数×单路视频码率。

    有线传输时,CIF分辨率的单路视频码率可采用512Kbps估算,4CIF或D1分辨率的单路视频码率可采用1536 Kbps估算。

    无线双通道CDMA1x、3G或卫星传输时,CIF分辨率的单路视频码率可采用200Kbps估算。

    为了保证系统中信息的实时传输,网络必须有端到端的通信服务质量保障。影响网络服务质量的性能参数主要包括网络时延、抖动和丢包率等。



五、各级监控中心

    各级监控中心作为(生产)管理、报警、监控与指挥系统的用户端单元,汇接各种监控资源,并根据授权进行实时播放、检索和浏览,实现实时、历史音视频的解码 播放和控制、实现用户管理、实现业务开通和管理面、实现系统维护、实现接警以及电视墙等功能。为各级单位机关、业务部门和各级领导决策、指挥调度、取证提 供及时、可靠的管理、报警和监控信息。

    各级监控中心分为客户端系统、PDA系统、电视墙系统和管理系统。完成对点位视频图像的实时观看、控制,调用历史图像,对多用户并发访问的分发。



六、监控中心管理功能

       参见《产品展示》--中心服务器软件。





七、监控点系统组成

       参见《行业方案》--远程网络视频监控系统解决方案。

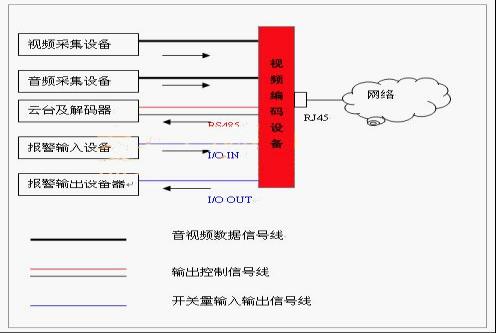

八、前端设备系统结构简图







九、 对原建成视频监控系统改造

    对于系统以往自建的监控资源,改造后要达到能调看原有系统的所有图像进行调看和远程云台控制的目的。对模拟、模数、纯数字系统,采用不同的改造方式。



    具体方案需要根据用户实际情况和需求设计。
