概述：

多媒体互动数字沙盘通常是通过中控系统、触摸屏、灯光、投影技术与实体沙盘相结合，生动展示出主题内容，并设置互动控制点由参与者自主选择展示区域内容，实时互动；也可由中控系统按照预定程序顺序播放。

一、互动数字沙盘简介：

数字投影沙盘即通过投影机把计算机上的三维地形图像叠加到实体模型上。

具体地说，就是将模拟的三维立体影像精确投影到实体模型的相应位置，例如：可将三维的楼盘户型架构视频投影到沙盘上面，与实体沙盘互动展示的演示相映成辉，使沙盘的演示效果更加形象、生动。借助投影显示设备或其他显示设备把计算机上的三维或四维图形图像模型显示到台面上，还可以是桌面投影、地面投影、墙面壁投影显示等，参与者以自然的手势动作与大屏幕投影的三维模型交互作用，多方位多层次浏览查询，从而快速地获取信息。

二、互动数字沙盘的优势：

相对于传统沙盘：

21 互动投影沙盘表现效果更为生动、内容更丰富；

22 具有很强的交互性，带给参与者极大的信息量；

23 可以动态演示、实时内容更新和快速数据查询；

24 极其方便的参数修订以获取更加丰富的演示效果；

   三维投影沙盘与传统实体沙盘模型相比：它的应用领域更广泛，具有快速、简便、精确的特点，而且可以动态演示、实时更新和快速查询并便于参数修订以获取更加丰富的演示效果。主要优势表现为：不受场地限制；表现效果更为优美、逼真，具有很强的交互性，带给参观者极大的信息量和一种融入体验式交互真实感。

三、互动数字沙盘的基本组成：

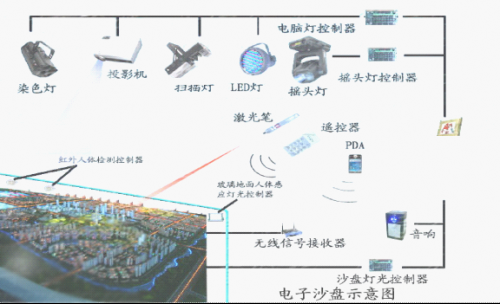

31系统结构图：

32系统组成图：

四、本展项数字沙盘方案:

41空港展示区：

411展项应用技术描述：

1）利用大屏影像技术、电控灯光技术等与白色塑模沙盘相结合，生动展示出空港的繁忙的各个场景，并可设置 N个由激光笔触发的控制点，即可以由讲解人员按照设定程序控制自行播放；也可由参观领导、观众利用激光笔自主选择展示区域内容；真正的做到交互式的互动，使整个系统活起来。

2）利用大屏幕无缝拼接融合技术，环绕实体沙盘及沙盘天花区域拼接成大型连体幕，利用高保真音响及大视野精彩视频，给参观者带来极大的沉浸感与视觉冲击力。

412 解决方案描述：

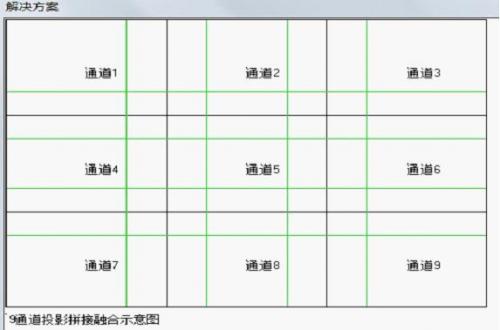

1）连体幕：本方案所采用的是横向3通道，纵向3通道的投影拼接融合。投影机选择的投射比例为4:3镜头型号为12。在投影距离为不小于389米的情况下每个投影机可以投射出324*243平米的画面。由于拼接融合的要求每个通道之间都需要留出通道本身分辨率至少1/8的分辨率用于融合，经过几何矫正以后投影面积（幕的面积）为8*608平米。

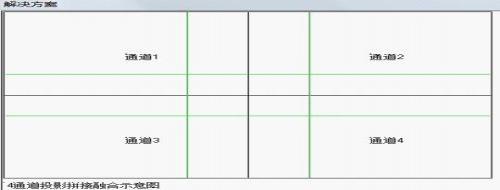

2）塑模沙盘投影：本方案所采用的是横向2通道，纵向2通道的投影拼接融合。投影机选择的投射比例为4:3镜头型号为08。在投影距离为不小于341米的情况下每个投影机可以投射出426*32平米的画面。由于拼接融合的要求每个通道之间都需要留出通道本身分辨率至少1/8的分辨率用于融合，经过几何矫正以后投影面积（幕的面积）为8*533平米。

413技术要求：

1）受投影距离限制，本方案中投影机需要更换08镜头。

2）塑模沙盘上需开6个孔安装投影机

3）沙盘模型高度设计为60cm

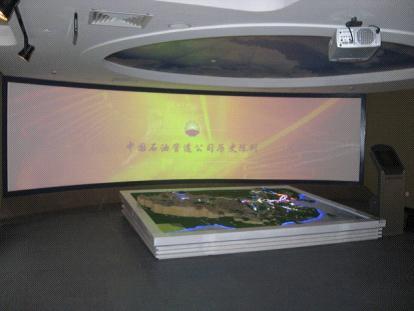

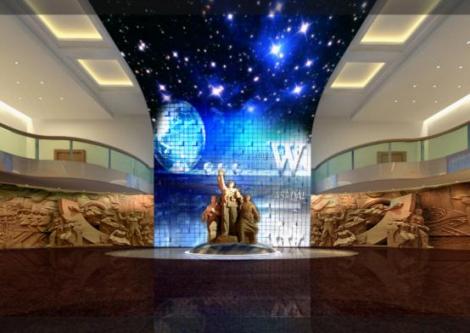

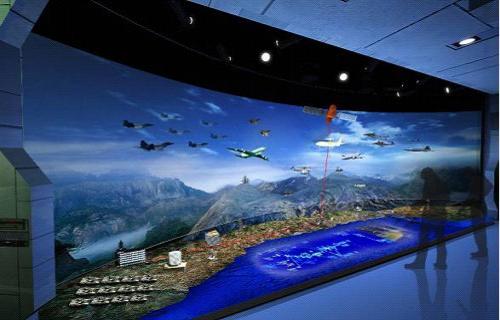

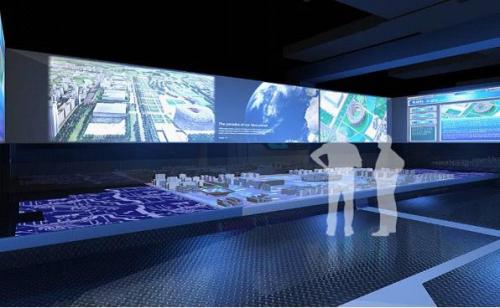

414同类效果图

42海港展示区：

421 展项应用技术描述：

本展项利用高流明工程投影机把海港内场景叠加到白色塑模沙盘上，并通过异形塑模沙盘营造曲折海岸线；配合弧形拼接大屏幕来展示海港区域内繁忙的场景，营造海空一体的逼真效果。

422解决方案描述：

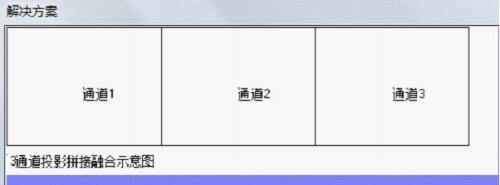

1)弧形大屏幕: 本方案所采用的是横向3通道，纵向1通道的投影拼接融合。投影机选择的投射比例为4:3镜头型号为08。在投影距离为不小于383米的情况下每个投影机可以投射出479*36平米的画面。由于拼接融合的要求每个通道之间都需要留出通道本身分辨率至少1/8的分辨率用于融合，经过几何矫正以后投影面积（幕的面积）为12*36平米。

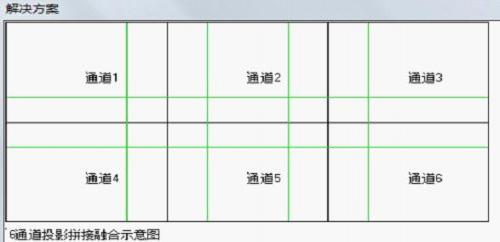

2)塑模沙盘投影：本方案所采用的是横向3通道，纵向2通道的投影拼接融合。投影机选择的投射比例为4:3镜头型号为08。在投影距离为不小于383米的情况下每个投影机可以投射出479*36平米的画面。由于拼接融合的要求每个通道之间都需要留出通道本身分辨率至少1/8的分辨率用于融合，经过几何矫正以后投影面积（幕的面积）为12*639平米。

423展项技术要求：

1) 受投影距离限制，本方案中投影机需要更换08镜头。

2) 受沙盘模型比例及外形限制，视频制作时，需作特殊定制分辨率及遮

幅处理。

3) 沙盘模型高度设计为60cm

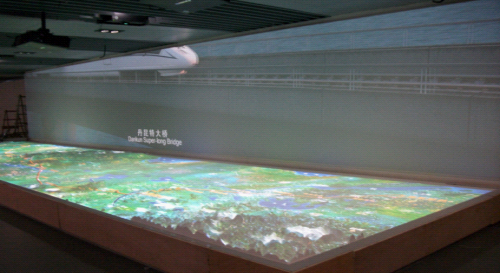

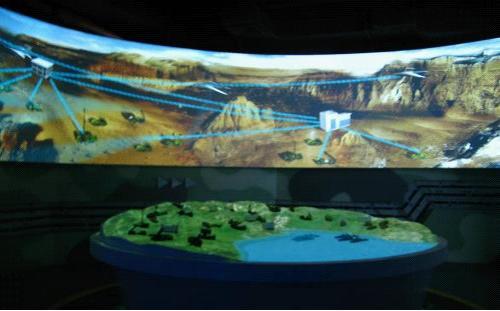

424同类效果图：

前门铁路博物馆：京沪铁路 塑模沙盘（墙五地八）

43触摸屏沙盘显示区：

触摸数字沙盘是由传统实体沙盘、触摸屏、显示设备等组成，通过触摸屏点触后，由沙盘后面的显示设备显示相对应内容，实现实时互动；本展项中，显示设备为60寸显示器。
