XA-100泄漏电缆周界报警系统

2013-05-22 14:36:00

来源:

      解

北京欣秦林科技发展有限公司

2013年07月

目    录

1.系统概述 2

2.泄漏电缆报警系统工作原理 4

3.泄漏电缆报警系统组成 4

4.泄漏电缆报警系统主要特点 5

5.泄漏电缆报警系统主要技术参数 6

6.泄漏电缆报警系统拓扑图 7

7.泄漏电缆报警系统跟视频监控系统的联动 7

8.与红外对射报警系统的比较 8

9.技术支持与服务 8

10.泄漏电缆报警器部分案例 9

11.泄漏电缆报警器的公安部检验报告 11

12.部分案例图片欣赏 13

1.系统概述

1.1.公司介绍

北京欣秦林科技发展有限公司成立于2006年,专业研发、生产、销售各种室外周界报警产品,

并取得了北京市公安局技防产品办公室批准的《安防产品生产许可证》和ISO9001质量管理体系认证证书。目前,公司产品已经系列化,包括:埋地泄漏电缆周界报警系统,脉冲电子围栏周界报警系统,静电感应电缆周界报警系统,报警刀片周界报警系统和养殖场电围栏产品。

埋地泄漏电缆报警器和脉冲电子围栏均已通过了《公安部安全防范报警系统产品质量监督检验测试中心》的产品型式检验,埋地泄漏电缆报警器的检测报告编号:公沪检101571,脉冲电子围栏的检测报告编号:公沪检101356,另外,脉冲电子围栏还参保了《中国平安保险公司的产品责任险》,保险金额600万,保险单号:10126000402010000004,彻底解除了使用者的安全顾虑和对产品质量的担忧。

公司成立六年来,已经与国内众多的工程集成商、军队、公安、房地产商、设计院结下了良好的合作关系,产品应用案例遍布:别墅、监狱、看守所、文物保护、小区、学校、工厂、仓库、国境线、水厂、部队、政府机关、保密场所、极重要场所、牧场、养殖场、加油站、国外大使馆,同时,设计安装调试开通的工程案例包括:大型军事基地、长距离国境线、别墅群、工厂电厂等。

1.2. 泄漏电缆周界报警系统介绍

泄漏电缆周界报警系统是一种隐蔽式的入侵探测报警,埋在周界围墙或铁艺围栏内的草坪下或泥土下,不会破坏周围环境,不影响围界美观,人在不知觉的情况下,就会被探测到,是一种高科技的周界报警产品。

埋地泄漏电缆报警系统由泄漏电缆报警器主机和泄漏电缆组成,泄漏电缆主机和泄漏电缆埋在被保护区域院墙的内侧墙根底下,形成一堵电子围墙,做为防盗报警系统的第一道防线,当有人非法翻越围墙时,泄漏电缆主机可立即将警情传送到管理中心,管理中心对报警信号进行接收和处理,识别出入侵位置,并开启声光报警器,提醒附近人员警觉;如果与监控系统联动,监控屏幕上可立即跳出入侵区域的现场实时画面,工作人员能迅速通知巡逻中的保安人员立刻赶往现场处理。

 \

2.泄漏电缆报警系统工作原理

泄漏电缆主机工作时,通过一根泄漏电缆传送一定频率的射频电磁场,在泄漏电缆的外层导体开槽处,往外发射电磁场。另一根并行敷设的泄漏电缆接收电磁场,形成收发能量直接耦合,当入侵者进入两根泄漏电缆形成的电磁场探测区域时,电场能量受到扰动,引起接收信号的变化,这个变化的信号经放大处理后被检测出来,泄漏电缆主机产生报警,通过信号线把报警信息传送到监控中心的报警管理主机上,通过操作显示键盘显示出具体的报警防区号,把发出报警声响,提示值班人员立即查看警情和及时处理警情。

\

3.泄漏电缆报警系统组成

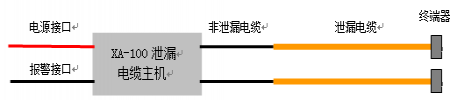

泄漏电缆报警系统由通用报警管理主机、操作显示键盘、编码地址模块、UPS电源、警号、电源线、信号线、泄漏电缆主机、非泄漏电缆、泄漏电缆、终端器以及电缆连接头组成。泄漏探测器主机的作用是发射和接收无线电磁场,并且分析处理接收信号,并按照智能算法判别报警与否,2根泄漏电缆埋在周界位置,1根发射电磁场,1根接收电磁场,2根非泄漏电缆连接探测器主机和泄漏电缆。泄漏电缆探测器主机在出厂时,已经被安装进防雨箱内,防雨箱是壁挂式(或者落地式)安装,防雨箱底部共有4个进线孔,从左到右分别是:报警输出接口、交流220伏电源接口,射频输入接口和射频输出接口。

  \

泄漏电缆主机XA-100:由发射单元、接收单元、信号预处理单元、单片机控制板单元、电源单元等几部分组成。对外接口有:射频信号发射接口、射频信号接收接口、供电电源输入接口和报警开关量信号输出接口等。

\

非泄漏电缆SYV75-5—4-1:用于泄漏电缆报警器主机和非泄漏电缆的连接电缆。

终端器75-1W:用于泄漏电缆的终端终结。无感无容75欧姆电阻,高频特性结构设计,防水防震防腐304不锈钢外壳,N型连接头。

\

泄漏电缆SLYWV-75-10:用于射频磁场的发射和接收载体。

\

我公司使用的泄漏电缆是专门定制的产品,具有双层外包皮,可以直接埋入地下,也可以穿入PVC管后埋入地下(泄漏电缆不能安装在墙上),结构图如下。

内部导体:1/2.31mm拉伸铜导线;绝缘:9.53mm物理发泡聚乙烯绝缘。

外部导体:16根0.6/1mm铜导线;护套:直径为13.13mm聚乙烯化合物。

外层护套厚1.2mm,直径为15.53mm,黄色PVC;最小变弯曲半径:100mm。

\

4.泄漏电缆报警系统主要特点

隐蔽式安装:泄漏电缆埋在草坪或绿化带下面,入侵者不知道报警设备是否存在,更不知其安装的具体位置,因此不容易被破坏,也不容易被突破。由于隐蔽式安装,所以不会破坏周围环境的美观。

电磁感应报警:入侵者只要进入探测范围内,就会报警。

使用安全可靠:泄漏电缆报警器属于电磁感应报警,泄漏电缆工作时,工作电压小于5伏,不会对人体产生任何威胁。

     \

灵敏度99级可调:采用先进的多参数融合报警智能判别算法,最大程度的提高探测率,和降低误报率,适应在不同环境下的稳定工作。

安装灵活方便:泄漏电缆报警器的安装可以不受地形的限制,可以随地形高低弯曲埋设,树枝花草等植物,以及小鸟老鼠等小动物,以及刮风下雾等天气都没有影响。

产品使用寿命长:泄漏电缆有2个保护层,即绝缘层和防腐层,使用寿命在15年以上。

5.泄漏电缆报警系统主要技术参数

l 警戒长度:最长100米。

l 工作温度:-40℃~+70℃。

l 工作湿度: 0%~95%相对湿度,无凝露。

l 功耗:12W。

l 报警输出:继电器常闭干触点输出或者RS485输出。

l 输入电源:交流220V。

l 2根泄漏电缆安装间距0.3米~1.0米

l 2根泄漏电缆埋地深度10厘米左右。

l 主机外形尺寸:230mm长、180mm宽、60mm高;泄漏电缆外径:15.5mm

l 主机重量:2Kg; 泄漏电缆重量:45 Kg(22.5Kg/根)

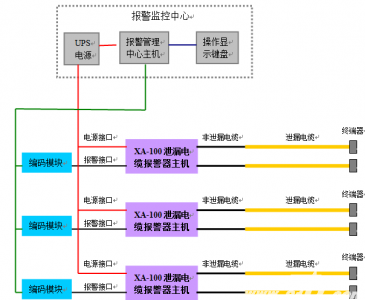

6.泄漏电缆报警系统拓扑图

泄漏电缆主机报警后输出一对常闭开关量信号,连接编码地址模块,通过信号线传送到监控中心的报警管理主机上,操作显示键盘显示出具体的报警防区号,整个系统的供电电源采用集中供电的方式,通过符合要求的电源线把电能输送给前端的每台泄漏电缆主机上。

\

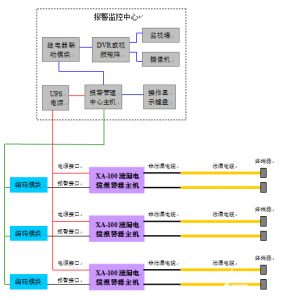

7.泄漏电缆报警系统跟视频监控系统的联动

当某一个防区的泄漏电缆主机报警后,报警信号传送给监控中心的报警管理中心主机,报警管理主机再把报警信号传送给继电器联动模块,继电器联动模块(继电器联动模块有8个或32个跟报警防区号相对应的报警防区输出端子)解码后,输出跟报警防区号一致的一对常开/常闭开关量信号,连接到DVR或矩阵主机的报警输入接口上,在监控软件上设置要联动的摄像机号和事先设置好的预置位,实现报警和视频监控之间的联动。

\

8.与红外对射报警系统的比较

项 目

红外对射报警系统

XA-100埋地泄漏电缆探测器

报警功能

误报率

气候

易受气候影响

很少影响

环境适应性

受地形地势影响

不受影响,顺势安装

隐蔽程度

有形安装

无形安装

使用寿命

2~3年

10~15年

突破难易程度

容易

很难

9.技术支持与服务

?北京欣秦林科技发展有限公司是专业的埋地泄漏电缆探测器产品生产商,一贯遵循“更经济、更及时地为用户提供更优质的产品和服务”的质量方针,竭诚为广大用户提供全方位的技术支持和服务。

l 售前方案设计:根据用户安全防护需求并结合地形和环境特征提供专业的设计方案,竭诚为用户提供更经济、更可靠的解决方案。

l 技术支持:免费提供安装调试技术指导。

l 使用与维护培训:免费培训操作和日常维护人员,以保障系统长期正常运行。

l 跟踪服务:定期回访,快速反馈。

10.泄漏电缆报警器部分案例

l 淄博别墅区泄漏电缆周界报警系统

l 成都市某大学周界泄漏电缆报警系统

l 湖南省株洲第二看守所泄漏电缆报警系统

l 广州江南世家别墅群泄漏电缆报警系统

l 安徽省合肥市乡村花园别墅泄漏电缆报警系统

l 徐州龟山汉墓泄漏电缆报警系统,国家一级文物单位

l 辽宁省丹东中朝边境线泄漏电缆报警系统

l 湖北咸宁监狱泄漏电缆报警系统

l 浙江象山某别墅泄漏电缆报警系统

l 首都机场航油油库泄漏电缆周界报警系统

l 江苏连云港邓小平铜像泄漏电缆报警系统

l 长春净月私人别墅泄漏电缆报警系统

l 杭州戒毒劳教所泄漏电缆报警系统

l 福建武夷山某劳教所泄漏电缆周界报警系统

l 福州某别墅群泄漏电缆报警系统

l 广西南宁嘉和别墅群泄漏电缆报警系统

l 湖南省韶山市毛泽东遗物馆周界泄漏电缆报警系统

l 济南劳动教养管理所泄漏电缆报警系统

l 北京京香青科小区周界泄漏电缆报警系统

l 天津电力总公司采用泄漏电缆及电子围栏报警系统

l 厦门同安区政府办公楼泄漏电缆报警系统

l 桂林康城花园超级豪宅泄漏电缆报警系统

l 南京天正湖滨别墅区泄漏电缆周界报警系统

l 黑龙江省大庆市某工厂周界泄漏电缆报警系统

l 四川某大学宾馆泄漏电缆报警系统

l 无锡市威埃姆输送机械(无锡)有限公司周界报警

l 四川省女子监狱泄漏电缆报警系统

l 成都市女子监狱泄漏电缆报警系统

l 四川省绵阳监狱泄漏电缆报警系统

l 四川省德阳监狱泄漏电缆报警系统

l 四川省未成年犯管教所泄漏电缆报警系统

l 四川省雅安监狱泄漏电缆报警系统

l 四川省甘孜监狱泄漏电缆报警系统

l 四川省凉山监狱泄漏电缆报警系统

l 四川省成都监狱泄漏电缆报警系统

l 四川省成都市第二污水处理厂泄漏电缆报警系统

l 四川省内江市烟草物流中心泄漏电缆报警系统

l 无锡优山美地别墅区泄漏电缆周界报警系统

l 颐和园某高档疗养院泄漏电缆报警系统

l 吉林中朝某边境线泄漏电缆报警系统

l 内蒙古二连浩特某看守所泄漏电缆报警系统

l 新疆阜康硅变电厂5000米泄漏电缆周界报警系统

l 四川西南交通大学泄漏电缆报警系统

l 湖南省韶山毛泽东遗物馆泄漏电缆报警系统

l 河南新乡商业银行

l 南京某别墅泄漏电缆报警系统

l 杭州某多栋别墅

l 江苏省江阴市公安局泄漏电缆报警系统

l 北京摩马万万树别墅区周界泄漏电缆报警系统

l 济南4个加油站泄漏电缆报警系统

l 山东曲阜孔子博物馆泄漏电缆报警系统

l 贵阳卷烟厂泄漏电缆报警系统

l 上海松江区政府大院泄漏电缆报警系统

l 上海崇明区区政府大院泄漏电缆报警系统

l 江苏江阴市财政局大院泄漏电缆报警系统

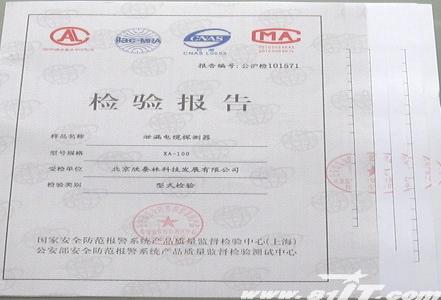

11.泄漏电缆报警器的公安部检验报告

\

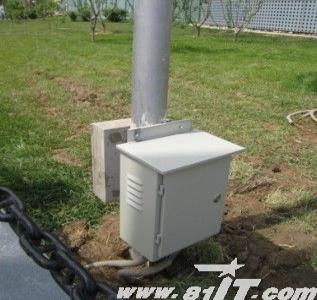

 12.部分案例图片欣赏

  \
