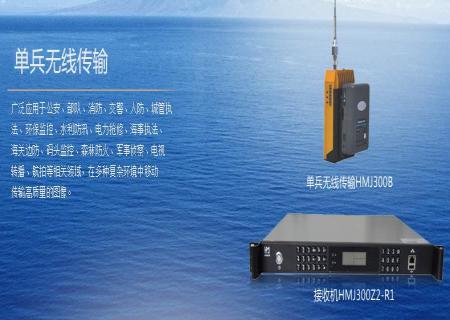

设备的应用范围
可应用于公安、消防、交警、人防、城管执法、环保监控、水利防汛、电力抢修、海事执法、海关边防、码头监控、森林防火、军事侦察、电视转播等相关领域，在多种复杂环境中移动传输高质量的图像。

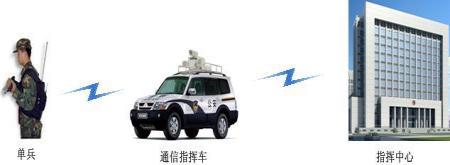

设备的应用方式
单兵→车、车→指挥中心。设备体积小重量轻也可用于机载和无人直升机上进行高清晰图像传输。
产品特性：
• 高速移动和多径干扰下可稳定的传输音视频信号
• 高质量的数字视频处理视频编码、DVD的画面
• 系统可在多种复杂的气候条件下传输
• 在复杂电磁环境中具有优异的抗干扰性能
• 强大的非视距传输能力
• 具有很严密的加密方式
• 体积小，供电时间长，功耗小，方便携带
• 频率、带宽、码流可调
• 能实现单向图像、单/双向语音、可传数据
• 频率适用范围大
发射端 技术参数
|
工作频段 |
300MHz～5.8GHz，频率可调 |
|
输出功率 |
1W～5W(可调) |
|
调制方式 |
COFDM 2K QPSK/TDS-OFDM |
|
通道带宽 |
1.25/2/4/6/8MHz(可调) |
|
码流 |
0.8Mbps～10Mbp |
|
视频压缩格式 |
采用MPEG-2、MPEG-4、H.264技术标准 |
|
视频输入 |
CVBS（PAL/NTSC） |
|
端到端延时 |
40ms |
|
误码率 |
≤10-6 |
|
音视频数据格式 |
MPEG-2、MPEG-4@ML 4:2:0 |
|
音频输入 |
左右声道 |
|
发射天线 |
全向鞭状天线 |
|
传输距离 |
城区：1-3公里 |
|
传输速率及分辨率 |
传输速率为25帧/s时,分辨率不低于720× 576 |
|
FEC |
Viterbi （1/2、2/3、3/4） |
|
保护间隔 |
1/32，1/16，1/8，1/4 |
|
加密方式 |
AES/ABS（128bit） |
|
可以自行设定加密 |
加密/不加密（选配） |
|
语音通讯 |
双向语音/单向语音（可选） |
|
可提供数据接口 |
RS232/485（可选） |
|
音视频输出 |
提供一路视频、二路音频 |
|
图像接口 |
HDMI接口（可选） |
|
DB9串口 |
用于调频、调功率 |
|
数字接口 |
一路SDI接口（选配） |
|
电池供应 |
电池可用四小时 |
|
前面板指示灯 |
前面板提供三个指示灯;电源指示、功率指示、视频指示 |
|
供电 |
DC10V～16V/2.0A |
|
重量 |
2.0kg |
|
尺寸 |
215mm×120mm×70mm(L × W ×H) |
|
工作环境 |
温度：-30～70℃ 相对湿度：90％ |
|
保存环境 |
温度: -40～80℃ 相对湿度：90％ |
|
接收端技术说明 |
|
|
视频输出 |
两路（PAL/ NTSC ） |
|
音频输出 |
两路（立体声） |
|
视频压缩标准 |
MPEG-2、MPEG-4、H.264技术标准 |
|
视频速率 |
25帧/S |
|
分辨率 |
不低于720×620 |
|
天线接收 |
单集或两集接收 |
|
接收技术 |
全向天线接收 |
|
接收灵敏度 |
-106dBm |
|
是否具有电磁场扫描功能 |
具有电磁场扫描功能（选配） |
|
Db9串口 |
用于解密信号的设定（选配） |
|
数字视频接口 |
一路SDI接口（广电专用） |
|
分量接口 |
一路分量接口（广电专用） |
|
显示板显示内容 |
可在显示器上显示信号强度、信号质量 |
|
可调频率、信道带宽、保护间隔 |
可在显示器上显示 |
|
指示 |
电源指示、信号指示 |
|
语音通讯 |
双向语音/单向语音（可选） |
|
专用的话筒接口 |
可选 |
|
可提供数据接口 |
RS232/485（可选） |
|
图像接口 |
HDMI接口（可选） |
|
提供RJ45接口 |
选配 |
|
提供电信标准的2M口 |
选配 |
|
供电 |
AC 220V/DC12V |
|
外形 |
1U，19英寸机 |
|
重量 |
2.5kg |
|
尺寸 |
430mm×360mm×44.4mm(L × W ×H) |
|
工作环境 |
温度：-30～70℃ 相对湿度：90％ |
|
保存环境 |
温度：-40～80℃ 相对湿度：90％ |
