德国安诺尼实时无人机侦测系统

2016-10-26 09:24:35

来源:

    对于敏感单位安全来说,微型/迷你型无人机构成了潜在的威胁。容易制作、价格便宜、简单飞行,并且难以发现的商业和非商业使用的无人机,这类非常快速发展的技术,威胁到了军方和居民的利益。
    据报道,2015年3月,在佛罗里达一个高尔夫球场周围,一个商业无人机飞行时非常地靠近美国总统奥巴马。2015年5月,一个男子由于试图在白宫附近使用无人机飞行被拘留。更引人注目的是,一名醉酒美国政府员工将无人机飞进白宫的草坪上;在日本,有人将一个小型的无人机降落在日本首相办公室的屋顶。
    实时无人机侦测系统概述:
    安诺尼经过4年的研发推出其新的无人机侦测系统。通过实时测量无人机电磁发射的信号方向,从而侦测入侵的未知无人机,当无人机进入该区域时发出警报并警告操作人员。无人机侦测系统不限制侦测范围,通常其侦测范围等同于无人机与其操控者之间的可用距离,一般取决于无人机/操控器的发射功率,通常可以侦测几公里/英里的范围。安诺尼无人机侦测系统均在德国研发,制造和校准,保证高制造标准。
    产品特点:
    实时测量无人机UAV、雷达等的射频发射
    专业无人机侦测软件
    频率范围9 kHz到20GHz
    捕获各种型号的无人机信号
    覆盖范围宽(取决于无人机)可达几公里
    可在夜间、浓雾及恶劣天气下工作
    可捕捉到隐藏在建筑物、工厂和树木间的无人机信号
    允许7x24小时的无间隔监控和记录
    高跟踪定向精度
    开机即用(便携版)
    360°覆盖
    可侦测跟踪到无人机操控者
    可灵活扩展
    德国制造
    硬件构成
    无人机侦测系统由Aaronia IsoLOG 3D测向天线、实时频谱仪(XFR V5 PRO或RF Command Center)和结合RTSA Suit实时频谱软件的侦测专用软件。所有部件组合允许7x24小时的监测并记录无缝数据流(高达4TB /天)。该系统紧凑灵活,节省大量测量时间,并且可以安装在任何您需要控制的区域。
    实时无人机侦测系统几乎可以使用在任何地方:
    典型的使用场景是保护居民区,政府大楼,商业/工业等领域,如核电站。可使用单点或多点解决方案系统来适应要监视的地形特点。
    单点解决方案

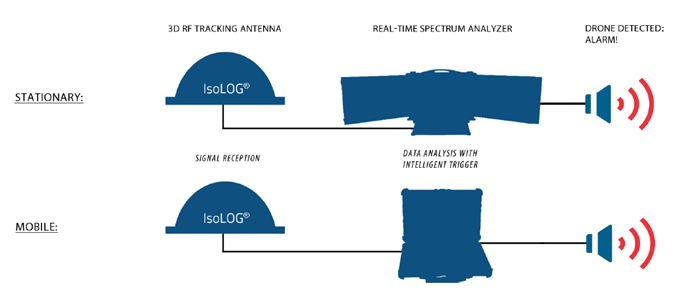

    单点解决方案,只需几分钟准备就可以使用。基于一个移动或固定的实时频谱仪和IsoLOG 3D测向天线,该解决方案是小面积监控的首选方案,例如一栋房子等。
    多点解决方案

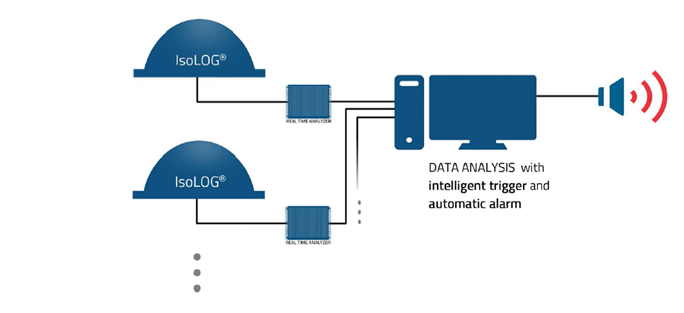

    多点解决方案由多个天线和实时频谱仪组成,然后集中在一台监控计算机上同时管理所有系统。 多点解决方案的优点是可实现三角测量定位,这样可以实现非常高的跟踪精度。
    并且多点解决方案可由不限数量的接收机组成,因此适合保护非常大的区域,如工业厂房、体育场馆、政府大楼等。
    硬件组成一(天线)
    超宽范围多方向探查和高频测向天线

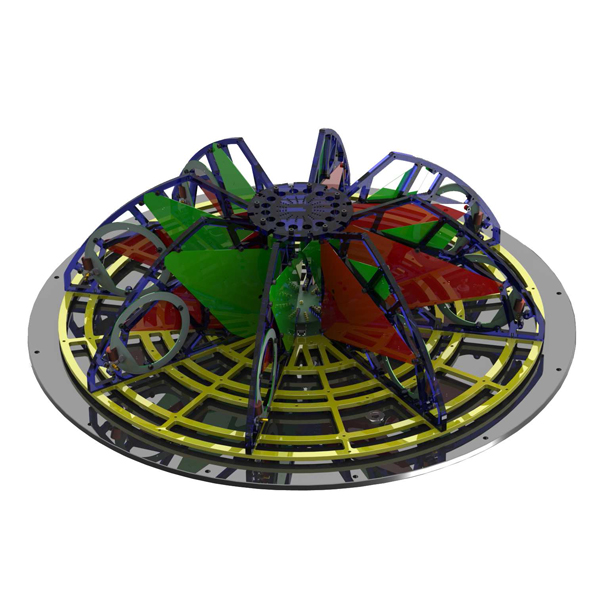

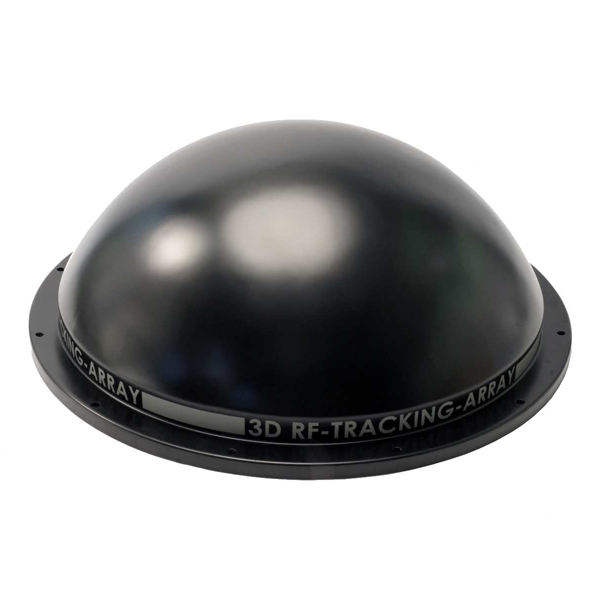

    安诺尼IsoLOG 3D天线提供低成本高性能实时信号监测和测向,以及关键区域频谱地理定位。3D 全向侦测天线外罩为高密度外罩,可定制天线阵列系列,由8-36个水平和垂直的跟踪天线集成,另外附加8-16个特殊的低频天线,可扩展频率低至9kHz,共可装备64个独立的天线。

    精度和速度:

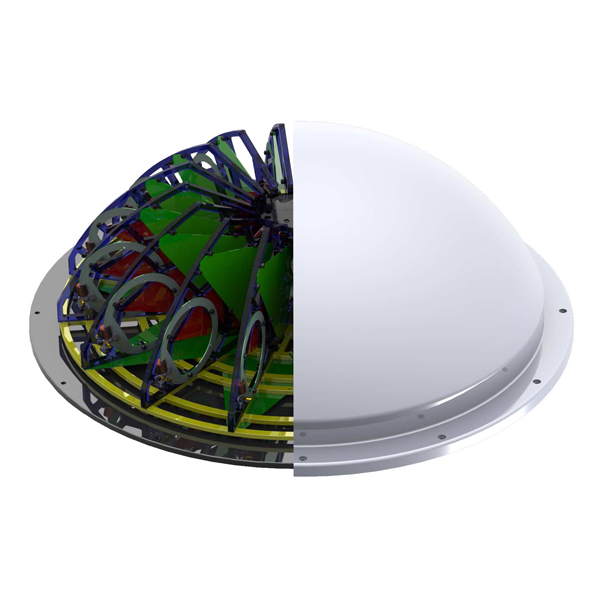

    天线和电子器件受外面的外罩保护,外罩的颜色可选择(标准颜色是黑色),并且外罩的材质防水、防震、耐热,可用于户外恶略的环境。
    这个解决方案特别适用于反监视测量或无人机探测系统(无人飞行器)。宽频范围节省了各种天线占地空间和成本,更适用于车辆安装和隐藏操作,看起来就像营地房车的卫星抛物面天线,而不是侦测天线。IsoLOG 3D对大多数信号,包括线性极化输入信号非常敏感,允许可探测到包括那些只使用垂直极化天线的,大多数DF定向系统所不可见的信号。
    天线只需一个PoE远程供电,即可通过现有的网络远程控制,并提供一个可在Windows系统运行免费控制软件。软件可以设置各种跟踪设置,例如扫描所有的水平极化和或垂直极化天线,切换任何一个扇区和高速切换模式。这些功使其非常适用实时跟踪信号。
    模块化,灵活布署
    IsoLOG 3D由一个强大的天线罩保护,可用于非常恶劣的环境,紧凑的设计和天线模块组成,减少了电缆的损耗,大大提高其在高频段的性能。9kHz-40GHz宽频可选,通过联网组成阵列,可以和其它IsoLOG天线一起部署成大范围的广域监测网。
    产品特点:
    3D测向天线 9kHz--40GHz
    高精准跟踪(最多内置4x16扇区,高达22.5度)
    无机械旋转提供360°覆盖
    高端数码高频转换器(无机械部件)
    超快跟踪速度(高达1uS)
    适合超宽带,实时频谱监测
    可独立使用或多套组合系统使用
    GPS实时时钟和选件GPS
    可定制,级联系统(8-64个独立天线)
    适合户外严峻环境(-40 - 60℃)
    车辆可安装(仅2-10kg系统重量)
    简易PC控制软件(通过互联网)
    POE供电,即插即用
    IsoLOG 3D 80-UWB 8 sectors with 24 antennas

    IsoLOG 3D 160-UWB  16 sectors with 48 antennas
    硬件组成二(实时频谱仪)

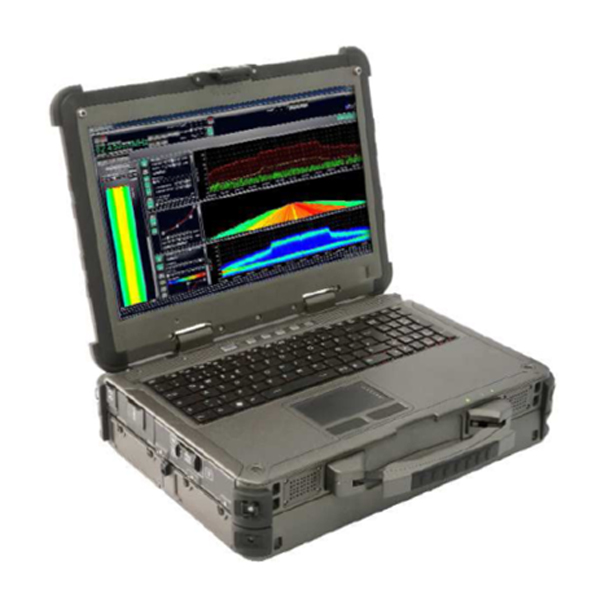

    XFR V5 PRO户外实时频谱仪(IP65等级),精选PC,内置无人机侦测软件

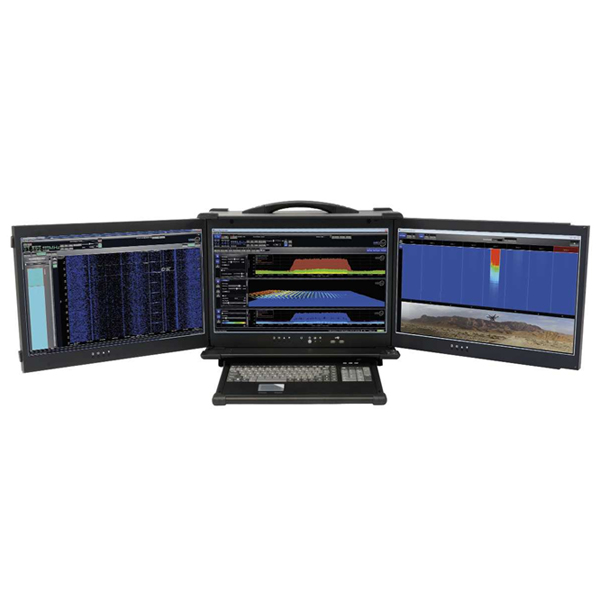

    RF Command Center  RF监测指挥中心:
    精选PC,包含显示屏,内置无人机侦测软件
    软件
    射频&无人机侦测插件(配合RTSA Suit软件)

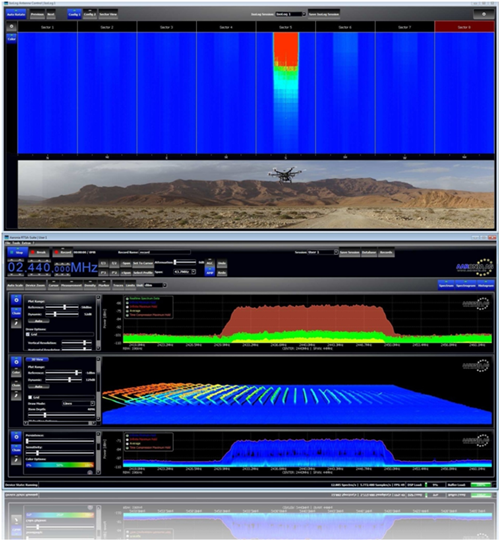

    无人机侦测软件提供直观界面设计,结合强大的跟踪、触发、显示功能选件来帮助识别,捕获和跟踪从无人机或其它射频信号源高达20GHZ的射频辐射。每个扇区/天线都有自己的实时视图,用于识别无人机的准确方向。可定制的警报或弹出窗口,保证第一时间给操作员或用户提供警报。
