IDM MSTP-YZ155宽窄带一体化光端机是针对军队需求推出的新一代基于SDH/MSTP和PCM技术的产品，可满足用户对宽带、窄带多种业务光纤传输和接入的需求，提供更可靠的通信保护。该设备提供两个STM-1光接口，可根据实际需求可配置多种业务插卡。该设备均采用工业级元器件，以及全面的电磁兼容和接口保护设计。整台设备功耗低；采用航空插头作为接插件，防水，密封性好，抗震性好；适合在野外各种温湿度环境、电磁环境和机动条件下工作。
产品特性：
最多支持16个E1支路任意上下电路；
最多可提供4路物理隔离以太网，能实现N×E1带宽捆绑任意分配；
30路64K及N×64K语音数据业务，综合业务种类齐全，多达20多种；
采用插卡式结构设计，通过接口卡提供多种语音和数据业务，配置灵活，具有很强的升级性；
支持点对点、链形、环形组网方式，可与集中型MSTP联合组网，形成相切环、分支环等复杂网络；
符合ITU-T G.813 标准，完全满足定时精度、牵入牵出、噪声产生、噪声容限、转移特性、长短期相位响应（保持模式）等方面的要求；
具有完善的网管功能，可在线实时监控；
系统集成度高，可靠性高，功耗低；适合野外恶劣环境，密封性能好，防水防震。
光接口
|
接口类型 |
FC(可定制SC等) |
光纤模式 |
单模(可选多模) |
|
收/发速率 |
155M/155M |
收/发波长 |
1310nm/1550nm |
|
发光功率 |
-15～-8dBm |
接收灵敏度 |
优于-32dBm |
|
传输距离 |
40Km，可选装远距离光模块实现更远距离的光纤传输。 |
||
E1接口
|
码速率 |
2048Kbps |
码型 |
HDB3 |
|
标准协议 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
帧结构 |
PCM30/31 |
信令 |
随路信令 |
以太网
|
接口类型 |
RJ-45 |
传输速率 |
N×2.048Mbps（N≤50） |
|
标准协议 |
支持IEEE802.3 |
工作方式 |
全/半双工/自适应 |
FXO、FXS接口
|
音频范围 |
300Hz～3400Hz |
压缩率 |
ITU G.711中A律 |
|
阻抗 |
三元复式阻抗200Ω+560Ω//0.1μF |
环路电流 |
25mA/路 |
EM2/4线接口
|
音频范围 |
300Hz～3400Hz |
阻抗 |
平衡600Ω |
|
压缩率 |
ITU G.711中A律 |
回波损耗 |
不低于18dB |
V.24接口
|
传输速率 |
异步≤9600bps；同步64Kbps |
电气特点 |
符合CCITT V.28协议 |
V.35接口
|
接口类型 |
RJ-45 |
电气特点 |
符合ITU-T V.35建议 |
|
传输速率 |
n×64Kbps（n=0～31） |
终端接口 |
符合ISO2593规定 |
电源及功耗
|
供电方式 |
AC220V/DC- 48V |
整机功耗 |
≤50W |
环境条件
|
工作温度 |
-30℃～+50℃ |
储存温度 |
-45oC～+70oC |
|
工业级 |
-50oC～+85 oC |
相对湿度 |
0～95%（无凝结） |
产品尺寸
|
长度×深度×高度 |
440mm×340mm×88mm |
|
长度×深度×高度 |
483mm×360mm×88mm（附加挂耳和把手） |

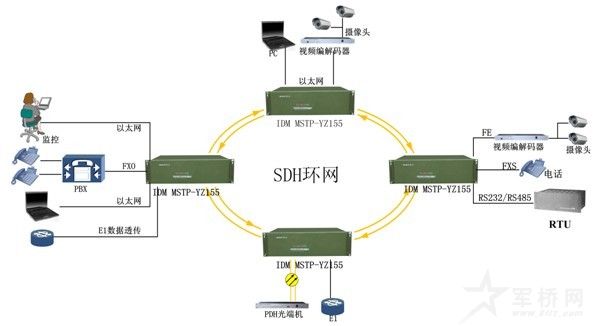

应用示例：
