2000中心基站-机架式

产品类别：通指产品子类别：无线图传企业：电话：

产品详情

一、TZWV-2000设备综述
TZWV-2000双向无线图像传输系统采用了一系列先进的调制解调技术、信道编解码技术、差错控制技术，并结合数字图像压缩等多媒体网络传输技术，能够在高速移动环境下实现视频、语音、数据等宽带多媒体业务的实时、同步传输。该系统具有覆盖范围广、灵敏度高、移动性好、抗干扰和抗衰落能力强、传输数据率高、稳定性和可靠性突出等显著优点，为指挥、抢险、侦察、野外作战等应急通信提供远距离、高质量、高速率、无线实时传输的理想解决方案，广泛应用于公安、武警、消防、野战部队等军事部门和交通、海关、油田、矿山、水利、电力、金融等国家重要部门。
TZWV-2000硬件设备由中心端（基台）和前端（移动站）组成，外围站和中心站都由TDD收发链路组成。中心端有19英寸机箱式和携行箱式可选；前端有车载式、背负式可选。
二、系统构成
系统由两个子系统构成：
1、移动台子系统：包括车载台、单兵背负台等形式，通过无线通道与基站子系统相连，从而完成与指挥中心之间的语音、图像、数据等多媒体业务实时交互。
2、基站子系统：包括基站设备及天馈系统等，通过无线通到与移动站相连。

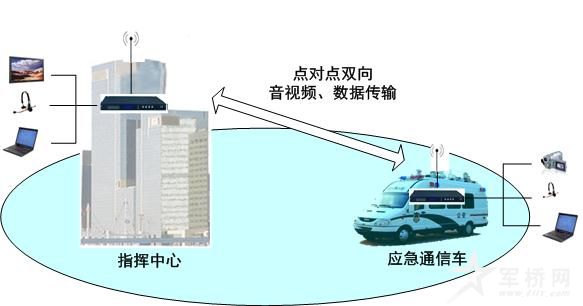

三、工作示意：

四、主要功能
1．TZWV-2000系统在一个频率上实现两点间、移动过程中的双向音视频和数据传输。
2．TZWV-2000系统可实现一个中心站多个远端站工作模式（一中心多外围），系统可以通过“通道切换点对多点模式”实现1个中心站与多个外围站的无线通信。
3．TZWV-2000系统可以通过“中继模式”实现背负设备和车载设备中继，以提高设备的覆盖范围。
五、技术特点
1. 传输能力强：在典型的城市环境下单个中心站的覆盖范围可达到20km；
2. 绕射能力强：保证非视距环境下的工作；
3. 抗衰落能力强：RAKE接收技术，具有更强的多径分集作用；
4. 接收能力强：接收电平－98dBm时仍能保证误码率<10E-5，误帧率<1％；
5. 抗干扰能力强：载噪比低于0dB时仍然可以正常工作；
6. 优异的移动性能：移动台最大移动速度不小于1500km/h，实际测试速度>500km/h，特别适应在机载、车载、舰载等高速移动环境下的工作要求。
7. 双向高速数据传输：采用TDD双工模式，双向峰值数据带宽2Mbps，上下行数据带宽可设置。
8. 多媒体业务传输：
图像：支持1路单向图像或2路双向对传图像；
语音：支持1路双向语音,1路单向现场音；
数据：支持1路以太网数据。
9. 保密性强：采用了数字编码技术，实现全数字信号处理。同时，设备配置不同的伪随机码作为扰码，保证了系统的保密性。
10. 操作灵活：具备按键、状态指示灯和液晶屏，状态监控和参数设置非常方便。
11. 多种组网方案，提供端到端整体解决方案：点对点、点对多点、多中心覆盖、中继传输、视频解码器远置等多种组网方案，可以方便的接入用户的局域网、广域网和会议电视系统等，真正形成大范围的移动多媒体通信覆盖网络。
六、技术参数：

类型	基站	车载站	单兵背负站
系统指标
中心频点	300~350MHz，1MHz步进可调，350~400MHz可定制	300~350MHz，1MHz步进可调，350~400MHz可定制	300~350MHz，1MHz步进可调，350~400MHz可定制
信道带宽（射频带宽）	4MHz	4MHz	4MHz
用户带宽	2Mbps（双向峰值，上下行数据带宽可设置）	2Mbps（双向峰值，上下行数据带宽可设置）	2Mbps（双向峰值，上下行数据带宽可设置）
调制方式	SC-FDE/QPSK	SC-FDE/QPSK	SC-FDE/QPSK
发射功率	4W(10W可定制)	4W(10W可定制)	1~4W可调
接收灵敏度	－98dBm	－98dBm	－98dBm
视频编码	H.264	H.264	H.264
音频编码	G.728	G.728	G.728
移动速度	≥500km/h	≥500km/h	≥500km/h
设备供电	AC220V	AC220V	内置锂电池
工作时间	--	--	3小时
设备功率	<30W	<30W	<30W
业务接口和指标
承载业务	一路双向音视频或一路单向音视频，一路以太网数据	一路双向音视频或一路单向音视频，一路以太网数据	一路双向音视频或一路单向音视频，一路以太网数据
视频接口	BNC-75-KY	BNC-75-KY	BNC-75-KY
音频接口	BNC-75-KY	BNC-75-KY	BNC-75-KY
数据协议	以太网	以太网	以太网
数据接口	RJ45	RJ45	RJ45
勤务及控制接口	调度语音3.5mm接口*2	调度语音3.5mm接口*2	调度语音3.5mm接口*2
天线接口	N-50-KY	N-50-KY	N-50-KY
物理指标
机箱尺寸	426.4mm×348.5mm×44.4mm（机架式） xxx（便携式）	426.4mm×348.5mm×44.4mm
重量	2.5Kg	2.5Kg
工作温度	－20℃ ～ 55℃	－20℃ ～ 55℃	－20℃ ～ 55℃
存储温度	－20℃ ～ 65℃	－20℃ ～ 65℃	－20℃ ～ 65℃
湿度	0-95%，无凝结	0-95%，无凝结	0-95%，无凝结
