BAT低空无人机防御系统 ——智能“立体”安防

2018-09-12 15:57:25

来源:军桥网

无人机目标具有机动灵活、体积小、可以靠近遮蔽物飞行等特点。此种条件下,单一设备很难完成无人机监视的任务。考虑到区域建设布局比较固定,硬件布设比较完善等特点,提出一种具有多节点探测网络的系统设计方案。探测网节点集成了声光电探测器、无线电侦测器、光电跟踪等设备,组网后完成全区域内的目标探测、定位和高精度跟踪。打击手段包括全向、定向及手持式电磁干扰设备实现对危险目标的打击摧毁。
     无人机防御系统的建设目标是通过声学、光学、无线电信号等多种硬件探测感知设备,在防护区域围墙外1000米-3000米范围内,建立针对非法入侵无人机识别预警的低空防御系统,实现对防御范围内无人机目标的发现跟踪、分析识别。并通过电磁干扰手段,实现对危险目标的打击摧毁。

      北京理工全盛科技有限公司具有自主知识产权的BAT无人机防御系统,通过声、光、电多种侦测技术融合,利用大数据处理、云计算、人工智能和机器学习形成远、近结合的低空防御系统,可实现对低空无人机进行有效侦测,跟踪,识别和管控。系统包括前端侦测传感器(进行探测跟踪与识别报警),联动式智能干扰设备(对无人机进行干扰和压制),后端管理平台(对全过程进行监测和控制),以及移动式单兵无人机压制干扰枪(用于定向压制),可灵活配置适用于各种场景。主要应用于监狱看守、航空机场、火(核)电厂、体育场馆、政府机关、各种会议赛事和军事禁区等,市场需求巨大。
  低空无人机防御系统管理平台

  UAVA管理平台
  1.灵活兼容传统安防系统,融合平面安防为立体安防
       2. 混合云存储解决方案,为大数据量提供安全保障
  3.可集成第三方无人机反制设备提高客户多品牌设备管理的工作效率
       4.可为_上级单位或第三方提供数据导出5.可提供低成本的日常运维工作方式
  BAT无人机防御系统

  1.基础硬件设备:
  通过声光电融合传感器侦测技术,对目标区域无人机信号进行捕获和识别
  通过无线电被动侦测技术,对目标区域无人机信号进行捕获和识别,并进行定位
  通过光电跟踪技术,对目标区域无人机进行识别跟踪
  通过多频段电磁干扰技术,运用多种手段对目标区域无人机控制信号进行屏蔽和干扰
  2.主控管理平台:
  发现进入防御区域内的非法目标,对其进行跟踪显示
  对持续跟踪的目标予以报警,同时启动相应预案进行联动处置
  对目标所能构成的威胁进行评估和预测
  通过图表方式,对探测数据、评估数据、过程记录、处置结果进行综合统计分析
  对探测到的特征数据进行比对分析
  低空无人机防御系统侦测设备
  Capturer声光电侦测器

  Capturer集成音频侦测器、Wi-Fi频谱侦测器、广角摄像机、近红外摄像机(选配)等,通过多种侦测器的融合侦测,可对500米范围内入侵无人机进行预警,对100米半径核心区域进行全天侯的实时侦测和报警。设备自带GPS定位,既可独立使用,又可组网布署,为不同的使用场景提供灵活的布防解决方案。
  性能指标:
  声音侦测:四个音频侦测器;音频范围0~96Khz;侦测距离50~80米视频侦测: 1 080P HD Camera;最大侦测距离400米;WiFi侦测:全向扫描2.4G和5.8G;侦测距离近500米;红外:近红外高清摄像头(选配);连接方式:网络连接;工作温度: -20°C~+60°C;供电方式: POE 24V;尺寸:440mmX440mmX180mm
  Scanner-D无线电侦测器
  Scanner-D通过无线电频率扫描特征识别和解码,来侦测、定位非法入侵的无人机,可多站组网通过时差无源定位算法获取无人机的三维坐标信息,具有高跟踪定向精度。因此,能够发现截获无人机与操控者之间的控制信号、图传等信息,可在夜间、浓雾及恶劣天气下工作,允许7x24小时的无间隔监控和记录。
  性能指标:
  扫描频段:以主流频段为基础,可根据需求扩展至多频段侦测距离: 10米~ 5000米(视工况);接受灵敏度:≥-1 00dBm;定位精度: 20~50米(无人机或操控者);扫描范围: 360;连接方式:网络连接工作温度: -20°C~+60°C;供电方式: AC220V
  Scanner-Q无线电侦测器
  Scanner-Q通过无线电频率扫描特征识别和解码,来发现、测向、跟踪非法入侵的无人机,支持单机工作和组网工作,系统集成度高,一体化设计。通过宽范围的频率扫描,侦测截获无人机与遥控者之间的遥控、图传等信号,可在夜间、浓雾及恶劣天气下连续工作。
  性能指标:
  侦测频率:300MHz~ 6000MHz;侦测距离:10米~5000米(视工况);测向精度:≤3;(RMS)单站测距精度:≤10%R;多站定位精度:≤5%R;供电方式: AC220V;尺寸: 640mm* 270mm;重量:≤10Kg
  低空无人机防御系统固定干扰设备
  Jammer-D定向干扰器

  Jammer-D定向干扰器实现自动跟踪目标,截取图像进行识别,确定目标之后发出告警提示,并自动开启干扰设备,通过电磁压制技术对目标无人机进行干扰打击,迫使无人机原地悬停、降落或原路返航。整个系统模块化设计,各频段根据软件平台控制独立工作,自带GPS,方便组网部署。
  性能指标:
  高清摄像头: 200万像素23倍光学变焦;实现自动跟踪及获取目标图像干扰频段1 : 2400MHz~ 2500MHz,45dBm,干扰遥控/图传信号干扰频段2: 5700MHz~ 5900MHz,43dBm,干扰遥控/图传信号干扰频段3: 1 550MHz~1625MHz, 37dBm,干扰无人机导航信号干扰频段4: 91 5MHz~928MHz,43dBm,干扰遥控/图传信号转动范围:方位0°~360°,俯仰-35°~65°转动速度:Max45°~60°/s定位精度:士0.2 ;干扰距离:可达1500米(视工况)连接方式:网络连接
  Jammer-Q全向干扰器

  Jammer-Q全向电磁干扰设备布设于特定防护区域,构建全天候的无人机禁飞区,形成针对性有效屏障。系统发射干扰信号,实现对无人飞行器遥控链路、图传链路和导航信号的干扰阻断,迫使无人机迫降或驱离。各频段根据软件平台控制独立工作,产品模块化设计,方便组网部署。
  性能指标:
  干扰频段1 : 2400MHz~ 2500MHz,45dBm,干扰遥控/图传信号干扰频段2: 5700MHz~5900MHz, 43dBm,干扰遥控/图传信号干扰频段3: 1 550MHz~1625MHz, 37dBm,干扰无人机导航信号干扰频段4: 91 5MHz~928MHz,43dBm,干扰遥控/图传信号管控半径:可达500m ( 视工况)管控角度; 360;供电方式: AC220V连接方式:网络连接;工作温度:-20°C ~ 60°C
  低空无人机防御系统移动干扰设备
   Manner-G手持干扰枪

  Manner-G具有对无人机遥控频段和图传频段压制作用,同时还能干扰无人机导航信号,能够方便快速地对入侵无人机进行干扰,瞄准精度高,干扰距离远;适用于赛事活动,人物安保等场景。
  性能指标:
  干扰频段1 : 2400MHz~ 2500MHz,45dBm,干扰遥控/图传信号干扰频段2: 5700MHz~ 5900MHz,43dBm,干扰遥控/图传信号干扰频段3: 1 550MHz~1625MHz,37dBm,干扰无人机导航信号干扰距离: > 1 000米工作电压: 22V工作时间: 60分钟电池容量: 1 30Wh重量: < 5kg

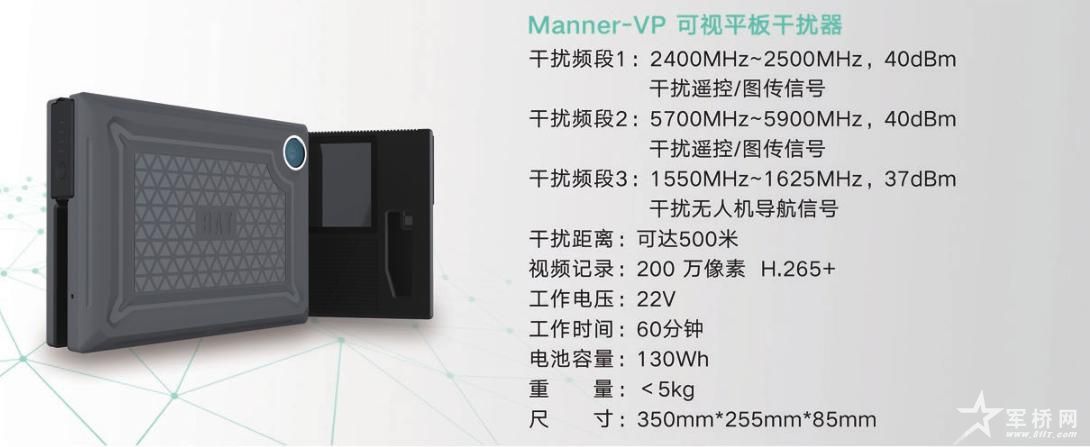

  Manner-VP可视平板干扰器

  Manner-VP可视平板干扰器体积小,便于携带;内置视频记录仪;对无人机遥控频段和图传频段压制作用,同时还能干扰无人机导航信号,能够方便快速地对入侵无人机进行干扰,同时视频记录干扰无人机的全过程;适用于赛事活动,人物安保等场景。
  性能指标:
  干扰频段1 : 2400MHz~ 2500MHz, 40dBm,干扰遥控/图传信号干扰频段2: 5700MHz~ 5900MHz,40dBm,干扰遥控/图传信号干扰频段3: 1 550MHz~1625MHz,37dBm,干扰无人机导航信号干扰距离:可达500米
视频记录: 200万像素H.265+工作电压: 22V工作时间: 60分钟电池容量: 130Wh重量: < 5kg尺寸: 350mm*255mm* 85mm
  Manner-MP迷你平板干扰器

  Manner-MP迷你平板干扰器体积小,便于携带;对无人机遥控频段和图传频段压制作用,同时还能干扰无人机导航信号,能够方便快速地对入侵无人机进行干扰,瞄准精度高,干扰距离远;适用于赛事活动,人物安保等场景。
  性能指标:
  干扰频段1 : 2400MHz~ 2500MHz,40dBm,干扰遥控/图传信号干扰频段2 :  5700MHz~ 5900MHz,  40dBm,干扰遥控/图传信号干扰频段3: 1 550MHz~1625MHz,37dBm,干扰无人机导航信号干扰距离:可达500米工作电压: 1 6V工作时间: 60分钟电池容量: 65Wh重量:  < 2.5kg 尺寸: 240mm*1 78mm*57mm

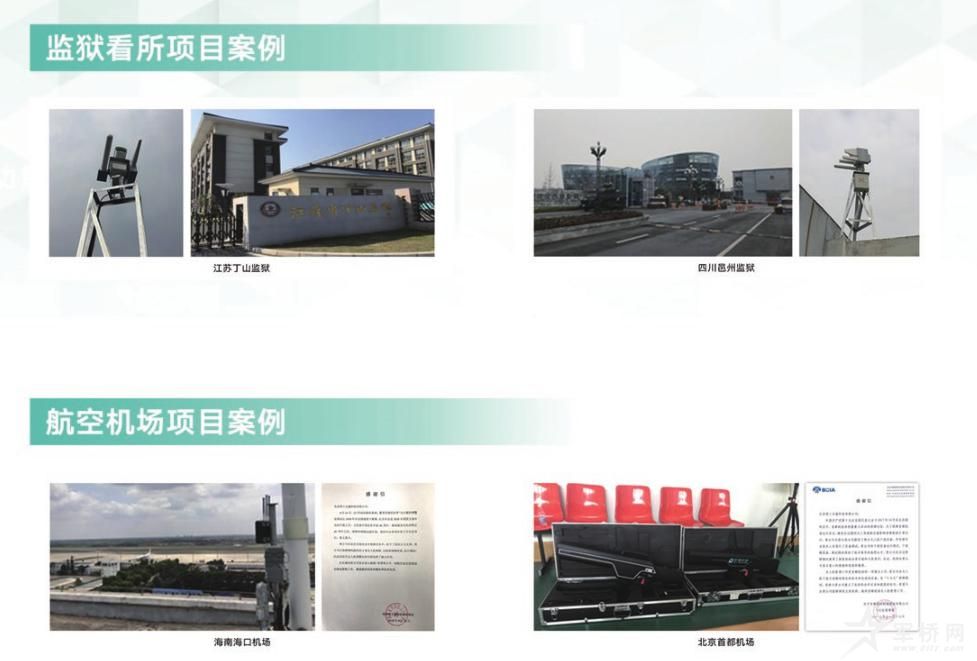

低空无人机防御系统应用案例


     全盛科技目前致力于无人机防御系统,电磁监控,数据采集、存储、处理等产品的研发和生产,以高新技术服务于公共安全与区域经济发展需求。当前,无人机市场正在蓬勃发展,滥用无人机和黑飞带来的安全问题日益凸显;公司潜心打造的具有自主知识产权的无人机防御系统,可对低、慢、小目标进行有效侦测、跟踪、识别和管控,将传统的平面安防系统拓展为立体安防系统,突破并延伸了安防行业理念。全盛科技依托多年TMT产业研发、生产、销售和服务的丰富经验,心怀“低空安全守卫者”的愿景,不断将智能传感器、人工智能和大数据技术融合于安防行业,为新一代立体安防提供全新的解决方案。
