军号嘹亮——军营智能广播解决方案

2018-12-25 09:46:57

来源:军桥网

一、军营智能广播建设必要性
    在基层部队建设中,军营智能广播是基层文化建设的一项重要内容,是占领军队思想文化阵地的重要途径,是树立部队良好政治导向的重要载体。在当前这样一个思想大活跃、观念大碰撞、文化大交融的时代,军营智能广播能够高扬伟大时代精神的主旋律,唱响团结奋斗精神的最强音,营造健康向上的军营政治氛围,从而提升、锻造官兵的钢铁意志,引领广大官兵逐渐形成统一的指导思想和共同的思想理念。军营智能广播处在军营文化建设的前沿,通过艺术与隐性政治教育相结合的方式突出军事特色,营造催人奋进、敢打必胜的氛围环境,可激励官兵斗志催生部队的战斗力。
二、军营智能广播系统概述

军营智能广播是为维护军营作息时间、军队纪律、政治氛围而设计开发的智能广播系统,该系统能够定时自动播放军号,实现作息定时自动广播,起床、集合、训练、吃饭、熄灯等时间点可设置不同的军号声,休息时间营房内可播放军事音乐或讲话通知等。遇有紧急情况可随时应急插播喊话,实现“日常广播、应急广播”的平战结合。
三、军营智能广播系统功能特点

维持秩序可定时自动播出军号,维持官兵训练、生活秩序,例如:起床、集合、用餐、休息、熄灯等军号(注:军号播放器可存储上百首军号铃声和歌曲文件,另外可插入U盘播放);
背景音乐在休息时间,可转播新闻联播、播放军歌等,有效缓解官兵的训练、生活压力,创造活跃动感的军营时空。
统一广播可统一集体广播,所有的音箱播放同一个节目,以便军营进行集体广播、统一训话、传达首长指示等。
分区广播对营房内各个区域无死角覆盖广播,而且可实现分区广播。
紧急广播对任意连部紧急广播集合,用于日常军队训练、训话、广播等。
智能管理:可定时自动打开设备电源,播放结束自动关闭设备电源,自动管理节约用电。
安全备份:主功放与备功放可自动主备切换,保障军营智能广播系统正常运行。
全天候工作:扬声器全天候工作,采用室外防水型铝合金外壳,防雨、防尘、防虫,带小高音扬声器,保证军歌嘹亮有力。

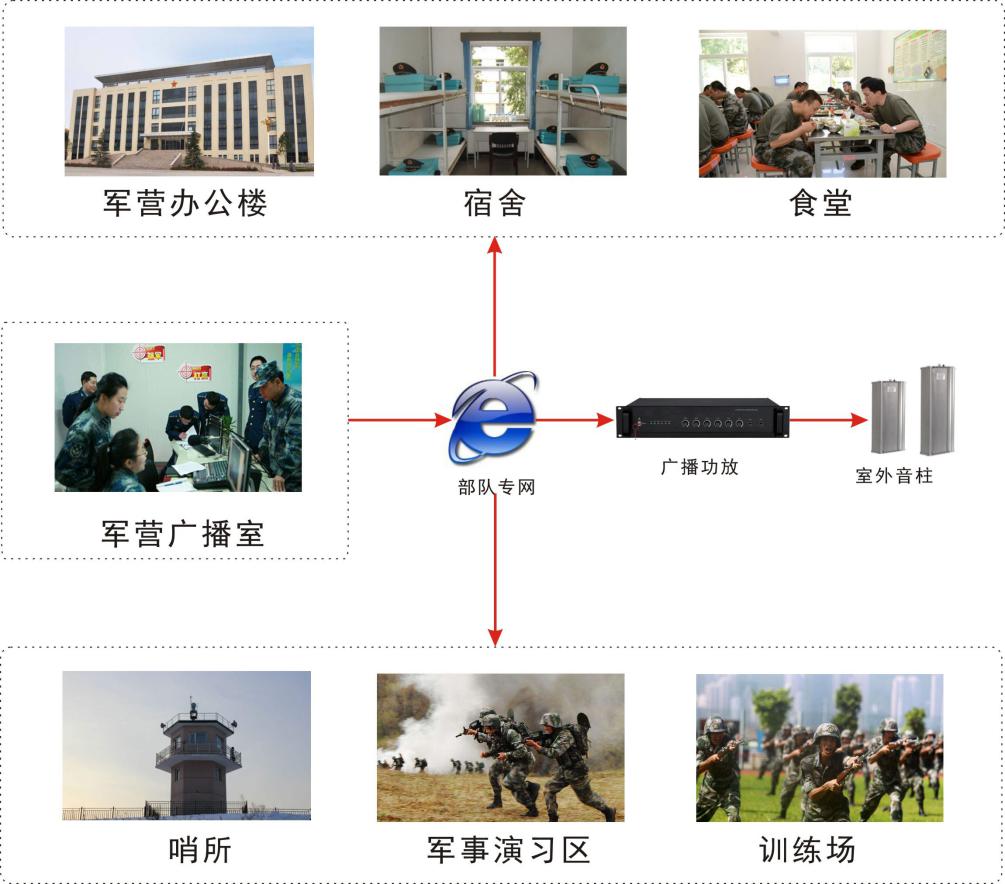

四、军营智能广播系统架构


五、军营智能广播系统设计方案
5.1系统组成
北京恒星科通军营智能广播系统一般由“军号播放器(MP3自动播放器)/话筒+前置放大器+纯后级定压功放+号角扬声器/室外防水音柱/壁挂喇叭”等构成。
5.2音源设计
军营智能广播音源是广播系统中提供音乐播放的设备,由军号播放器(MP3播放机)、播音话筒、数字调谐器、DVD播放器等组成。
5.3播控设计
军号播放器可按春、夏、秋、冬四季设置4套不同的自动广播方案,每套自动广播方案可设置90多条自动播放任务。该军号播放器不仅支持广播分区自动或手动控制,还支持外设电源自动或手动控制,能够根据播放需要提前打开外设电源并进行播放,播放任务执行完毕可自动关闭相关外设电源。
5.4功率放大和分区设计
功率放大主要由前置放大器和纯后级功放组合完成(合并式功放为两者合一),把音频加载到70V和100V定电压输出。功率放大器的选择依据所带终端(包含扬声器、室外防水音柱、壁挂喇叭)功率总和而定,一般选择功率放大器的瓦数要大于所带终端功率总和的1.5倍。
可根据军营内区域划分多个广播区域,可自动或手动控制对不同区域进行广播。
5.5传输设计
由于军营智能广播系统覆盖军营各个角落,为了减少传输线路损耗,采用RVV2*1.0/RVV2*2.5(具体线径根据传输距离来定)双芯护套线定压传输,功率放大器和扬声器/室外防水音柱/壁挂喇叭之间采用定电压100V传输音频信号,采用这种传输方式最远可达1500米。
5.6 播放设备
军营室外公共区域可选用室外防水音柱或号角扬声器,营房、食堂、机关办公区可选用壁挂喇叭。
六、主要设备介绍
1、军号播放器

军号播放器主要用于部队定时自动或手动播放起床、出操、集合、用餐、熄灯等军号以及首长讲话、背景音乐等。该军号播放器采用真彩色TFT3.0英寸液晶显示屏,中文菜单,单键飞梭,图形界面,人性化操作,简单易懂;内置收音机播放器及MP3 解码器,自带2G内存, 最大可做到32G,也可外接2G~32G SD卡;自带2路控制电源,并可外控音源及128路分区,支持MIC、线路及收音机录音,支持消防联动紧急广播,并结合人性化广播软件,实现电脑联机编程控制,是建军营智能广播播控设备的首选。

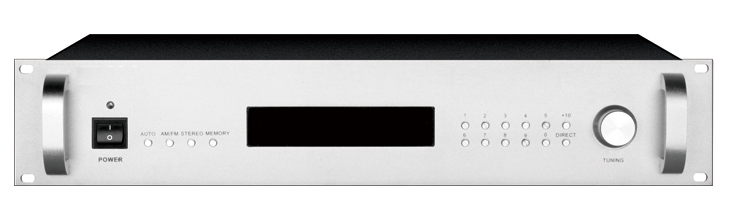

2、数字调谐器

数字调谐器功能特点
l  新颖、豪华、高档的铝合金面板、镀金按键、超薄、精美典雅。
l  为原装豪华动态显示屏、全功能微电脑操控。
l  采用专业级高保真立体声数码石英锁相环合成式调谐系统,具有超高接收灵敏度。
l  具备自动/手动/电台频率直接选择等多种调谐选台方式。
l  特有的频道浏览播放功能、六十个电台频率储存,终身记忆、永不丢失。
l  采用动感的彩色电平频谱显示,十种梦幻频谱显示模式选择。
l  具有悠闲红外线远距离全功能遥控。
数字调谐器技术指标
l  频率范围:中波(MW)530KHz-1611KHz,调频(FM)87KHz-108KHz
l  输出电压:500mVrms
l  限噪灵敏度:中波(MW)≤5mV/m,调频(FM)≤20uV
l  使用电源:-220Hz    50/60Hz
l  信噪比:中波(MW)≥40dB
l  电源功率消耗:≤10W
l  调频(FM)≥50dB
l  尺(宽×高×深):430×45×240mm
l  失真度:(FM)<1.5%
l  立体声分离度:(FM)典型值40dB
数字调谐器用途:
军营智能广播、校园广播、农村广播专业收音设备,可收听AM/FM广播节目。
家庭专业收音之用,可收听AM/FM广播节目。

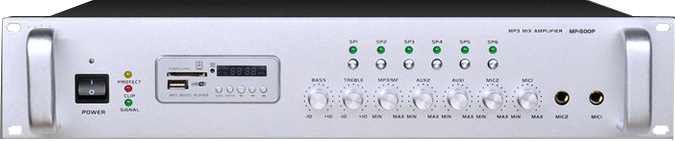

3、合并式功放



产品用途
机柜式带六分区音量可调前置功率放大器,为广播系统提供区域功率放大;
适合于需要实现区域分区、音量可控管理功能的大、中、小型广播扩声。
产品特点
l  标准机箱尺寸设计,2U高度铝合金面板;
l  采用先进高效功率放大电路,LED工作状态显示;
l  3路线路(LINE1.2.3)输入,2路音频输出,每路音量独立调节;
l  2路话筒(MIC1.2)输入,话筒1具有最高优先、自动默音功能,话筒2同音乐输出,具有混音功能;
l  设有总音、高音、低音独立调节旋扭;
l  自带6路分区输出,可任意选择分区开关,每路音量独立可调,方便管理;
l  具有良好的短路、过载、过热等自动保护功能;
l  采用定压定阻输出方式,定压输出100V、70V,定阻输出4-16Ω;
4、室外防水音柱


产品特点
豪华型铝制结构,防水防锈,坚固耐用;
配有可伸缩安装支件,辐射角度可调,适用于军营校园、公园、广场、小区等公共场所。
技术参数
l  额定功率(100V):40W
l  额定功率(70V):20W
l  灵敏度:94dB±3dB
l  频率响应:140-15KHz
l  防水等级:IP44
l  扬声器尺寸:6.5"*2+1
5、号角扬声器


该号筒扬声器具有功率容量大、灵敏度高、可靠性好。该号筒扬声器适合于军营、广场、车站、码头及农村有线广播使用。
号筒扬声器技术参数
l  额定功率:25W
l  额定阻抗:16Ω
l  频率范围 200~6000 Hz
l  灵敏度:≥104dB
外形尺寸(mm):Φ517X446
