精度实弹射击 自动报靶系统介绍

2019-05-15 15:24:00

来源:艾奥金

  一、总体概述

  1、前言

  实弹射击是军队最常见的军事训练科目,而报靶是射击的重要环节。人工报靶效率低,安全性差。据统计,射击训练过程中,射击所需时间只是人工报靶、补靶时间的十分之一。而且,当靶纸上着弹点多时,报靶员很难识别新旧弹孔,报靶误差极大,直接影响射击训练质量。此外射击未完全结束时,补靶员现身靶壕外或在补靶员察看靶板报靶和补靶时,射击位管理者若稍有疏忽,就易出现枪支走火,造成人员伤亡,安全隐患极大。

  如何提高报靶速度以提高训练效率;如何在实弹射击训练中使每个战士都能清楚地知道自己射弹的偏差,针对性地调整动作,积累经验,快速提高射击水平;作为训练者,如何根据准确可靠的射击记录对训练中存在的问题进行分析、总结,找出规律和克服的方法。在电子信息技术高速发展的今天,IOK实弹射击自动报靶系统能够很好的解决这些问题,并提高射击效率,实现快速、精确的报靶。因此实弹射击自动报靶系统的研制,对于部队的现代化建设具有重要意义。

  2、实弹射击自动报靶系统的现状

  实弹射击自动报靶系统是随着现代科学技术的巨大进步发展起来的新型报靶技术。目前,部队的射击训练器材性能情况还很落后,大多数是人工报靶,少数是自动报靶系统。其原因有三:一是民用射击场的自动报靶系统科技含量高,成本相对较高;二是目前国内已经开发出来的一些军事训练用自动报靶系统在识别算法上没考虑靶场条件和军事射击特点,算法过于简单,因此识别率不高,不能满足部队训练需求;三是少数模拟训练系统,只能进行模拟训练,不能实行实弹射击,训练质量难以保证,因此部队对于一款优秀的实弹射击自动报靶系统的需求已经迫在眉睫。

  艾奥金视听正是以此为目标,将数字图像处理技术应用于军事训练自动报靶过程中,独立的自创了有针对性的图像识别算法解决了上述问题并进行了相应的仿真,其识别结果基本达到了人的视觉水平。

  3、IOK2016D实弹射击自动报靶系统的技术原理

  自动报靶系统应采用国际上先进的高精度报靶设备。其主要性能稳定、反应迅速、报靶精确的训练靶机,即可用于隐现目标的射击,又可用于精度目标射击。

  靶位由设备、信号采集器、处理及传输系统、射手位设备、中心站设备组成。采用计算机、自动化、微电子、集成芯片器件和网络通信等先进技术,要实现中心站与若干个靶位的联网工作。射手的射击情况(弹着点、环数、累计环数和总成绩)以图形和数字方式在射手位的显示器上显示,并可在集中控制器显示。

  4、IOK实弹射击自动报靶系统的意义

  艾奥金(北京)视听技术有限公司研发了可视化精度射击打靶成绩采集系统,并在此基础上研发了辅以计算机智能分析软件识别技术、进行自动报靶和统计的实弹射击自动报靶系统。在不改变原有枪支、靶及射击习惯的前提下,进行射击训练的自动报靶、统计,并随时给出训练反馈。该系统不仅在提高射击效率、节省人力、避免传统人工报靶时的人员误伤的同时,并能自动统计并打印射击成绩,确保射击成绩的真实可靠,实现快速、精确的落点报告。

  IOK精度实弹射击自动报靶系统突出的便携性、高准确率、低成本的优点,助力部队日常训练中也能普遍装备自动报靶系统!

  二、设备特点

  Ø  可配合手枪、微冲、自动步枪、轻机枪的训练。

  Ø  靶机具有自动报靶功能,实现子弹击中自动报靶,命中敏感度感应国内用枪械弹种,且靶机结构坚固,具有吸弹式防止靶机打坏,不跳弹,靶面和靶杆耐子弹射击,无需担心靶机等设备被打坏,使用安全。

  Ø  便携式,电池供电,无线传输,安装、设置方便。

  Ø  具有集中显示功能,可在大屏幕显示所有靶位射击训练信息。

  Ø  具有网络功能,通过标准以太网,可在任意远地点可在任意地点任意计算机实时收看、查询所有射击训练信息。

  Ø  射击训练信息存储、查询、统计、分析。

  Ø  报靶速度快:子弹着靶后0.5秒内以图像和文字两种方式报靶。

  Ø  自动化程序高:射手开机后,自动进入射击程序,无需人工操作,增加了设备的稳定性和可靠性。

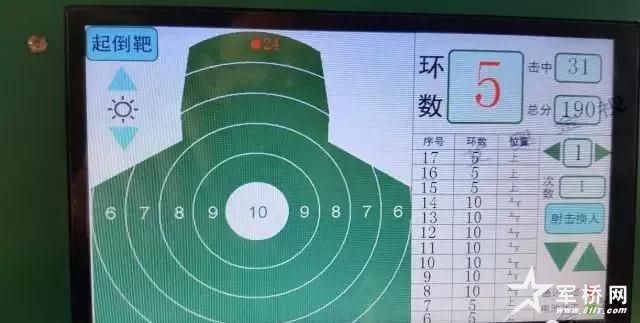

  Ø  模拟靶面显示:射手射击后0.5秒内,在模拟靶面显示准确的弹着点位置,便于射手校正。

  Ø  靶标使用寿命长,节约耗材:每块靶板平均可平均承受5000发(10发/cm2)子弹的射击而不影响报靶精度。

  Ø  成绩存储:每个射手射击完毕自动存储当前射击成绩。

  Ø  采用无线方式:无线方式实现控制报靶数据的传输,稳定可靠。

  Ø  适用枪型广泛:适合于各种手枪、微型冲锋枪、步枪,射击训练和比赛。

  Ø  适合各种射击姿势:多功能射击可让射手采取立姿、跪姿、卧姿等多种姿势的射击。

  Ø  便于指导:集中显示控制器实时以图像形式显示各射手成绩,使教练员及时了解个射手情况。

  设备控制:设备的控制、运行状态等都有便携式控制器和集中控制器控制。

  三、靶机技术参数

  1、IOK-2016B型精度射击靶机技术参数:

适用环境:室内·室外

  适用枪型:手枪·自动步枪和轻机枪

  靶标受弹次数;4~5发/c㎡

  工作方式:击中精度报靶

  适用弹径:5.8mm  、7.62mm

  适用弹速:≤ 1000m /s

  射击检测:单发或点射连发小于5发

  报靶时间:≤0.5s

  传输无线信号距离:≤300m(空旷可视距离)

  工作电源:12V可充电电池

  显示控制器:液晶电容触摸显示器连续工作时间≥8小时

  工作环境温度:-15℃~+50℃

  抗风等级:≥5级

  防雨等级:中雨

  2、IOK-2016D便携式显示控制器技术指标

技术指标:

  ·显示控制器为液晶电容触摸显示器连续工作时间≥8小时

  ·全部工业级芯片可承受更家苛刻的野外环境

  ·交、直流电源两用

  ·有线或无线通讯

  ·适用于野外和室内靶场

  3、数据集中器

  ·适时显示若干个靶位射击成绩

  ·GA接口

  ·AC220V,50赫兹电源

  4、技术参数

  序号技术参数

  1适用范围各式自动步枪、手枪

  2适用弹径5mm--12mm

  3适用弹速200m/s--2000m/s

  4使用温度-20 -- +65℃

  5外形尺寸200mm*200mm*50mm

  6设备重量8Kg

  7定位精度等级<10mm

  8靶标尺寸高1.5m宽0.55 m

  9受弹次数10发/cm2

  10感应时间<0.1秒

  12额定电源内置直流充电电源/220V交流电源

  14通讯距离开阔场地最高300m

  16防水等级IPV4

  17抗风压性能2级

  20防弹等级B6





  四、案例

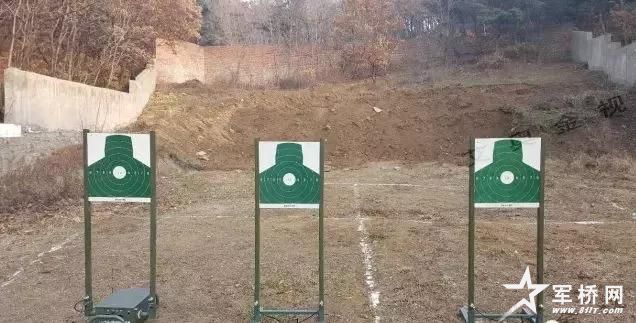

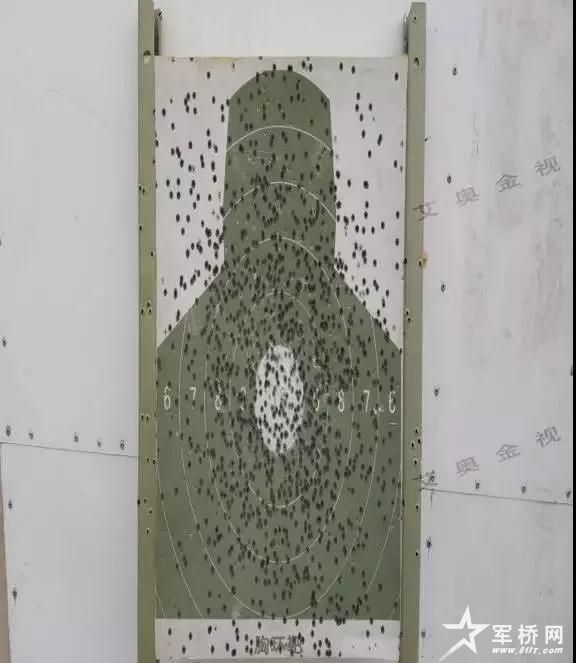

  实际使用当中靶标受弹次数

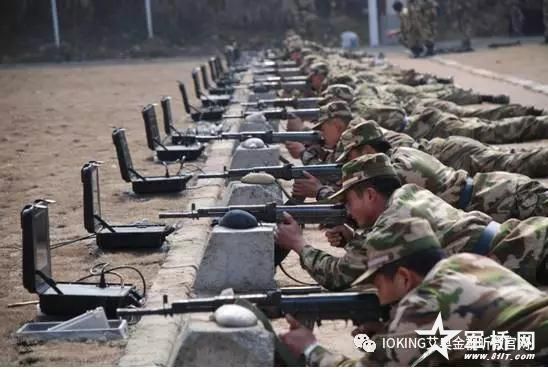

以下为靶机在部队白天轻武器射击科目训练过程中:
