3040短波车载天线
040短波车载自动调谐鞭天线是一款轻巧灵活的高性能产品，它可以取代大获成功的9350天线，并可适用于浙江凯池全系列高频无线电备。闪速校准、外形紧凑、结构坚固，3040是一款尖端的移动自动调谐天线。
高效的性能
3040天线最大承载功率为125W，可用于2-30MHZ范围内的全频段语音和数据操作。极快的调谐速度，可在150毫秒内完成调谐，初次设置频率的调谐时间不超过1秒。最佳的天线技能确保用户以最快速度迅捷待命。
技术指标
频率范围：2-30MHZ
承载功率：125W PEP
调谐速度：平均1秒
存储调谐：小于150毫秒
支持模式：ALE和跳频模式
扫描功能：对宽带功率放大器和接收器进行扫描
产品标准：符合美军标MIL-STD-810F(温度、浸、振动、粉尘）
设计标准：美军标MIL-STD-461
坚固的设计
3040短波车载自动调谐鞭天线的设计能够适应任何极其恶劣的环境，天线的主要部分是由玻璃钢纤维构造的，这为内置的控制和调谐装置提供了防水的功能，它有一个橡胶的抗震装置，满足车辆在任何道路状况下行驶的需要。它可以满足并超过美军标MIL-STD-810F的指标。
收发器集成
3040短波车载自动调谐鞭天线与CODAN品牌的高频收发器完全吻合匹配，调优操作简单易懂。3040天线完全兼容包括收发器搜索，ALE（自动链路连接）和DATA（数据处理）在内的各种模式的操作。
技术指标
|
频率范围 |
2.4米钢丝鞭（2.5-30MHZ） 3.5米加长钢丝鞭（2-12MHZ） |
|
承载功率 |
125W PEP（语音和数据） |
|
功耗 |
通常0.4A，调谐时小于0.8A |
|
输入电阻 |
50Ω |
|
VSWR |
通常小于1.5：1 |
|
存储调谐 |
初次调谐平均1秒，记忆调谐小于150毫秒 |
|
记忆容量 |
全频段记 |
物理特性
|
温度环境 |
-30℃ - +60℃，95%相对温度情况下 |
|
工作电压 |
11 15.5V (12V） |
|
保护功能 |
开路、短路、过压、温度、电压瞬变、高电压驻波比 |
|
MIL-STD-810F |
温度、浸、灰尘、振动 |
|
MIL-STD-461 |
设计标准 |
|
尺寸 |
147 mm W * 167 mm D * 240 mm H |
|
重量 |
3.15KG 包含弹簧和鞭 |
|
底座 |
M14 螺柱，40MM长 |
|
颜色 |
黑色 |
标准配件
3040与电台连接的控制线缆
3040与电台连接的射频同轴线缆

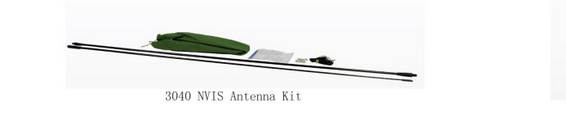

3040 NVIS高仰角天线
