武器装备可视化分析决策系统

2020-01-14 11:10:03

来源:数字冰雹

产品概述
数字冰雹武器装备可视化分析决策系统,支持整合海量数据资源,兼容多种主流装备模型格式,支持武器装备情报数据的可视化显示、监测、分析研判,支持高精度外观结构可视化、数据驱动动作姿态显示、海陆空天电一体化作业环境视景仿真、实时装备运行状态数据接入。

系统具备优秀的大数据显示性能,可广泛应用于装备模拟训练、运行监控、维护保障、情报分析、论证评估、科研制造等领域。

产品视频介绍

1、产品功能

1.1、作战装备可视化

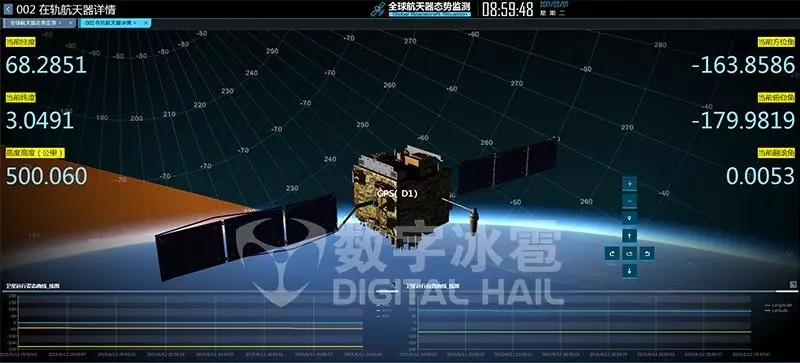

1.1.1  外观结构可视化
支持武器装备精密细节显示,高度还原装备的外形、材质、纹理细节,可提供金属/皮革/镜面/凹凸/玻璃等材质效果渲染;支持装备内部零部件、管线、传感器等复杂结构定义,高度还原装备复杂机械结构,实现高精度的装备外观结构可视化。
1.1.2  动作姿态可视化

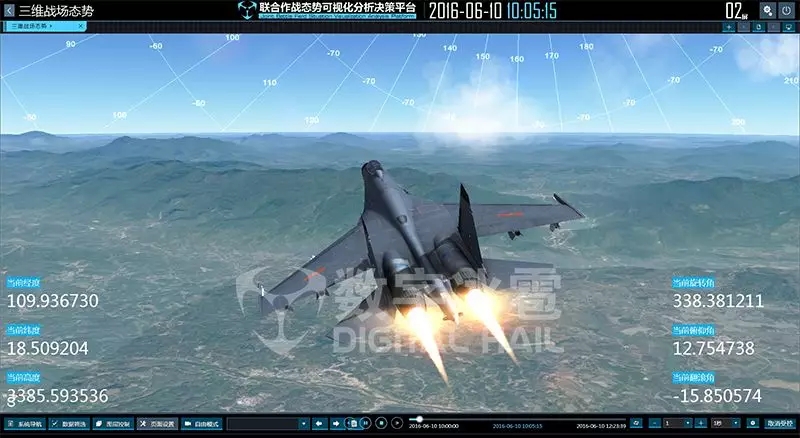

支持装备可动结构、结构动作定义,逼真刻画装备运动细节;支持接入实时/历史数据、真实/模拟数据,动态驱动装备模型姿态及复杂动作,真实再现装备的运转过程及工作原理。

1.1.3  作业环境可视化

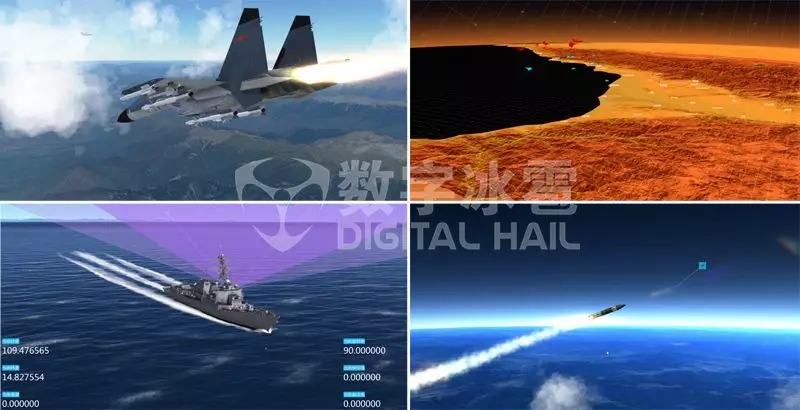

内核级兼容地理信息系统数据,支持山峰/峡谷、海面、植被、道路、建筑等战场地形地貌显示;支持高度逼真的天空/云层/大气/光照/海浪等环境效果渲染;支持叠加显示姿态向量/晨昏线/经纬网格/黄道面/赤道面/天球坐标系/比例尺/指北针等多种空间辅助信息,实现大范围、超精细的装备作业环境视景仿真。

1.1.4  传感器可视化

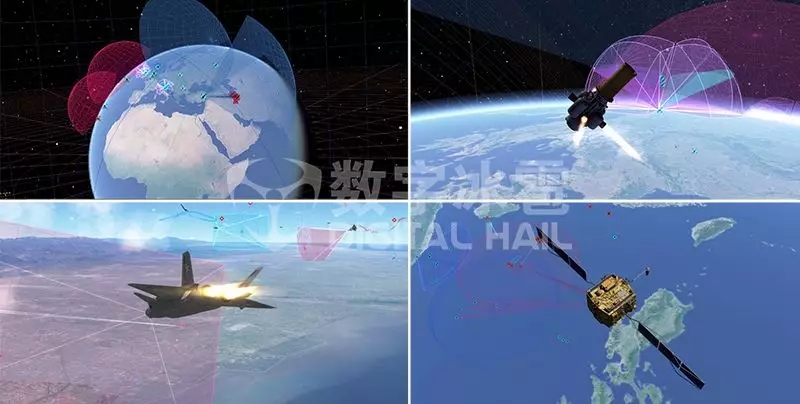

支持瓜瓣体/椎体/矩形等多种传感器包络范围的可视化;支持接入用户自定义覆盖模型,实现高度复杂的包络范围显示;支持传感器间通讯、指控关系可视化;支持体渲染技术,实现电磁场信号强度的高精度显示;支持全数据驱动,动态呈现各类传感器扫描范围/威力范围/侦测区域、通讯链路、指挥关系等,实现大规模复杂电磁场的可视研判及分析,为作战指挥人员提供精确的战场电磁态势决策支持。

1.1.5  装备模型库

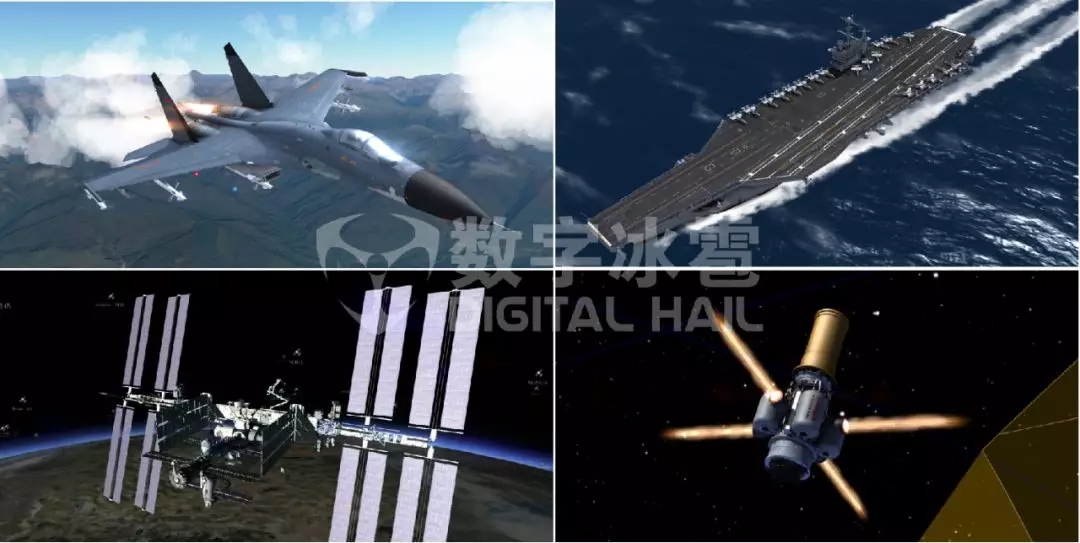

系统提供涵盖各国当前主要作战装备的三维模型库,装备类型涵盖各国主型作战装备,装备体系覆盖海军、空军、火箭军、军事航天部队等军种,包含舰艇、飞机、卫星、雷达、导弹、车辆等多种装备类别。模型支持复杂结构/动作定义、数据驱动、多级细节显示优化LOD等强大的技术特性;支持模型修改扩充;支持模型结构、动作深度定制,满足用户的应用需求,帮助用户高质量快速构建三维战场态势及装备可视化应用。

1.2、装备业务应用

1.2.1  运行状态监测

支持接入传感器实时信号采集数据,对各武器装备/编队的运动姿态、运行轨迹、位置关系等进行实时动态呈现;支持对装备的运行状态、载荷状态、健康状态、告警信息等状态变化进行监测和可视化分析,帮助作战人员全面掌控装备精确微观的运行态势。

1.2.2  模拟训练评估

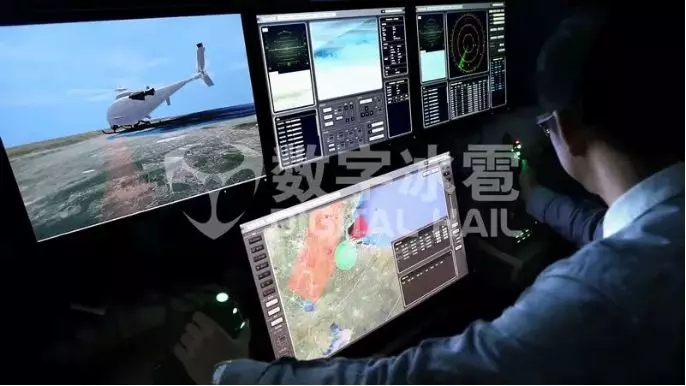

支持模拟驾驶操作控制,提供接近真实的操作环境视景仿真;支持丰富的装备响应效果模拟,包括加速、调姿、攻击等复杂动作;支持对训练数据进行回放、统计、评估,并支持对多次训练评估结果进行纵横对比,辅助用户提升训练效率与作战能力。

1.2.3  装备维护保障(电子交互手册)

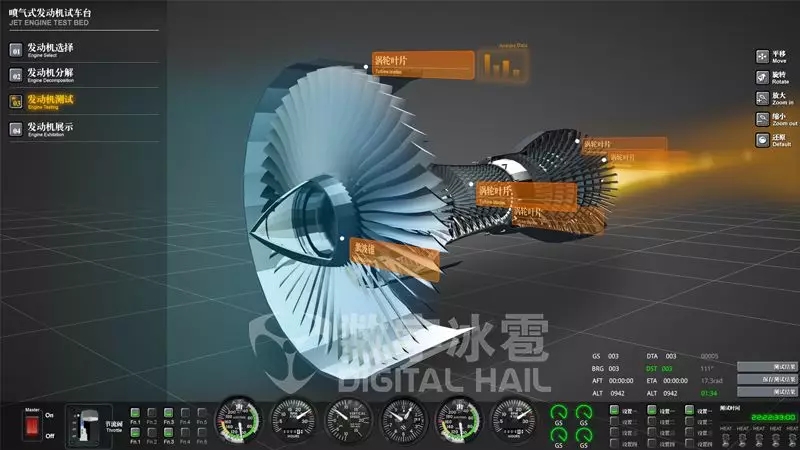

支持基于装备技术资料,生成高精度、超精细的三维装备模型;支持装备零部件结构管理,对零部件逐级爆炸分解,显示装备结构组成;支持装备复杂动作的全数据驱动显示,真实再现装备的运转过程及工作原理;支持装备情报数据多维度联动查询分析,帮助用户全方面掌握装备信息,为装备的维修、保障、使用、训练提供有效的技术支持。

1.2.4  装备情报分析
系统集成各国武器装备情报数据,支持结合三维仿真模型逼真显示装备外观、内部结构、关键部件和有效载荷情报,支持对装备型号、体积、质量、故障维修、使用寿命以及传感器探测范围、武器火力范围等装备参数进行可视化;支持海量情报数据的筛选、查询、批量比对,帮助作战人员建立全球武器装备情报数据库,为作战、训练提供决策依据。

1.3、数据分析研判

1.3.1  数据分析决策驾驶舱

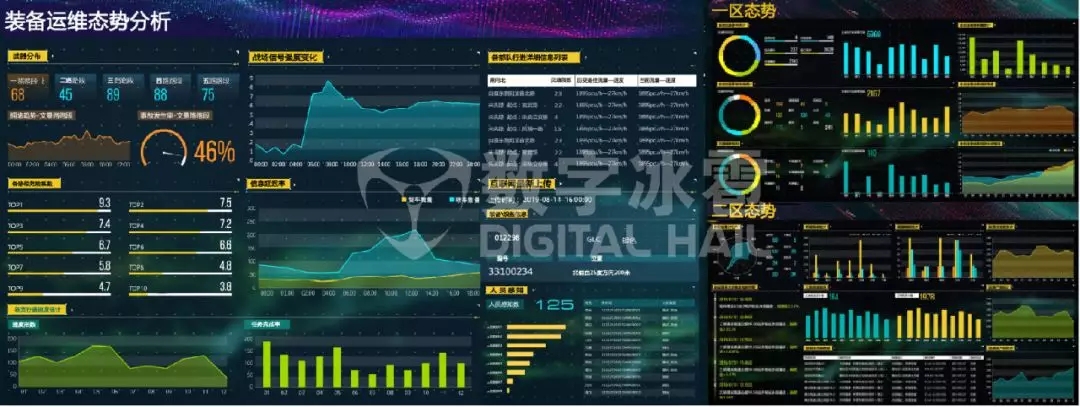

支持对接作战装备既有海量业务数据,如装备模拟训练、运行监控、维护保障等综合运行数据,提供统计图表、分布图、关系图、空间统计图、空间分布图、空间关系图等多大类近百种数据可视分析图表,进行多维度分析研判,并支持组合为数据分析驾驶舱进行综合显示,实现多指标数据的并行监测分析,为管理者决策研判提供全面的数据支持。

1.3.2  全时空数据查询分析

支持将多源、异构、海量数据进行时空校准,并按照时间/空间/层级结构等维度进行可视化分析,支持数据实时显示、态势历史回溯,辅助用户全面掌控数据变化态势、深度挖掘运行数据的时空特征及变化规律。

1.3.3  统计分析决策支持
提供统计图、统计表、单柱图、簇状柱图、堆积柱图、气泡图等多种统计分析视图,支持将海量业务数据的特定指标,按业务需求进行多维度并行分析,并提供上卷、下钻、切片等数据分析支持,可点选查看同一数据指标在不同维度下的分布特征,帮助用户洞悉复杂数据背后的关联关系。
1.3.4  可视分析决策支持
支持装备零部件逐级爆炸分解;支持模型数据分层、分组进行显隐切换控制;支持装备运行姿态动作的动态显示,帮助用户直观的了解装备部件组成、结构设计、运行状态、数据分析,为装备研发论证、维护保障提供决策依据。
1.3.5  军事仿真算法接入支持
支持接口级与专业分析算法和数据模型结合;支持基于HLA、DIS等标准的报文接收及态势显示;支持仿真数据的实时显示及历史回放;支持仿真结果与其他来源数据的融合可视化分析。为装备论证、武器效能评估、模拟训练等领域提供可视化决策支持。

1.4、多维数据感知

1.4.1  多类型地图数据融合

支持全球范围多种通用地图数据(如政区图/地形图/卫星图等)接入,还支持军用地形图、海图、航空图等专用地图数据接入;支持加载超大范围高精度高程数据、各类矢量地理要素数据、倾斜摄影数据、无人机航拍数据等,充分满足用户的应用需求。
1.4.2  视频监控数据深度集成

支持深度集成海康、大华、宇视等主流视频平台,并支持综合集成各类视频资源形成统一的视频访问平台,可在二/三维态势地图上标注摄像头对象,并关联其视频信号源,可以通过在地图上点击、圈选等多种交互方式,调取相应监控视频。支持监控视频画面与传感器数据驱动画面的实时对比,为装备运行监控提供全面的数据支撑。

1.4.3  强大的多源数据融合

兼容现行的各类数据源,如SQL Server、Oracle、MySQL、PostgreSQL、Hadoop以及仿真引擎等;支持地理信息数据、业务系统数据、视频监控数据接入,实现跨业务系统信息的融合显示,为指挥人员决策研判提供全面、客观的数据支持和依据。

1.4.4  各类传感器数据融合
支持整合红外、光纤、雷达、噪声等多种类型传感器数据,提供数据实时接收、萃取、汇总、回放等功能;支持对不同来源、不同时间与空间的多传感器数据资源进行时空校准,按照时间/空间/层级结构等维度进行可视化分析,辅助用户全方位感知传感器监测态势。
1.4.5  多业务系统数据融合

支持对接政治工作部、后勤保障部、装备发展部、情报局、训练管理部等多部门现有业务系统,可将不同平台系统数据综合汇集于系统之上,进行可视化并行分析,支持高性能实时数据接入、转换、萃取、同步分析显示,为用户决策研判提供全面、客观的数据支持和依据。

1.5、成果展示汇报

支持依据作战装备的特性指标和特性参数对装备作战任务、作战意图、行动预案等作战规划进行全面、清晰、高效地展示;支持装备运行态势回溯,对装备详细信息、运转过程以及负荷状态等进行直观展示;支持灵活构建可视化汇报主题;支持生成基于动态真实数据驱动的演示汇报;支持自定义演示脚本,对汇报的步骤、流程、时长进行精确控制,助力用户完成高质量的展示汇报。

1.6、大屏环境支持

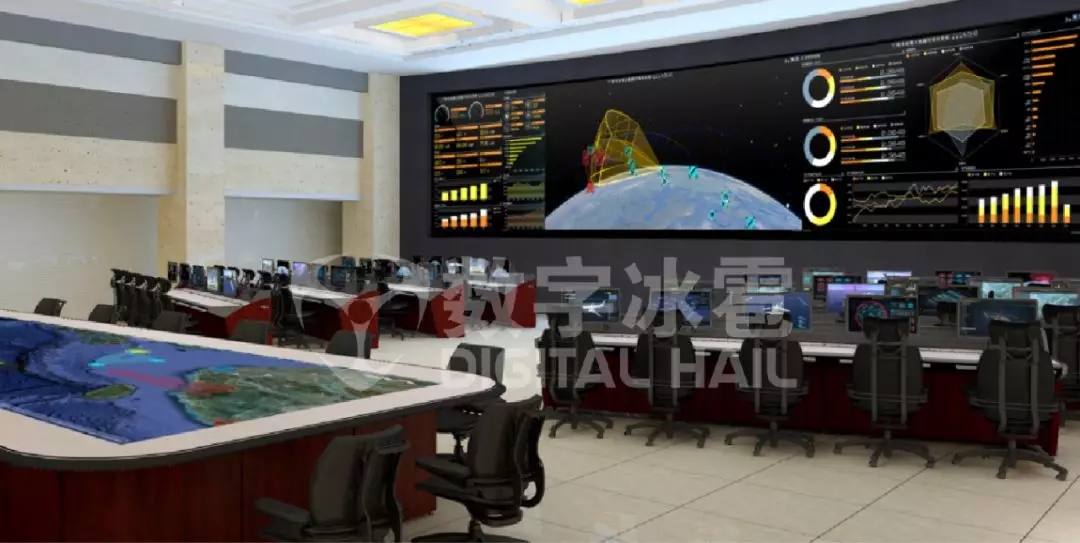

1.6.1  超高清小间距显示大屏

为指挥中心量身打造超高清小间距LED大屏显示解决方案,支持无缝、无边框、无限拼接,可自定义整屏尺寸,任意分辨率下,画面显示效果精准完整;具备低亮高灰技术内核,画质细腻流畅,观看舒适;亮度智能调节,满足多种室内环境应用场合;超宽视角(水平/垂直均160度),任意角度良好显示;超高刷新率,纳米级响应速度;安全低噪、稳定耐用,为用户提供超凡的大屏使用体验。

1.6.2  专业操控席位定制

可针对指挥中心复杂场景设计定制,打造结构合理、科学布局、符合人体工程学设计的专业操控席位。支持指挥决策、信号调用、会议室系统切换、音视频播放、灯光环境管控、远程互动等工作的远端集中控制,大幅度提升系统的易用性,为用户提供定制、便捷地交互体验。

1.6.3  大屏超高分辨率输出
支持超高清、无形变、无限分辨率的大屏图像输出,系统输出分辨率与大屏物理分辨率一致,实现超高分辨率点对点(无形变)图像输出;结合产品自有的集群并行渲染机制,支持无限分辨率显示输出和动态扩展。真正发挥大屏硬件显示潜能,构建超高清的大屏作战装备综合态势监测系统。
1.6.4  大屏矩阵控制集成
深度集成主流大屏控制技术,支持大屏整体显示布局切换、超高分辨率画面无缝切换、多屏联动数据分析、多屏显示内容联动交互控制、单屏显示内容操作控制,充分满足用户的使用需求。
1.6.5  一体化交互控制台

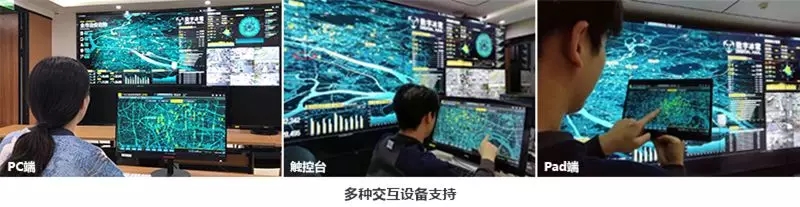

原生支持大屏多屏交互联动控制,支持席位、电子沙盘、手持/固定触控终端等多种控制设备,具备单点主控、集群联动的一体化操作模式,通过统一的控制终端,轻松对多屏显示内容集中控制,如主题切换、分析态切换、可视化对象浏览、点选、筛选、圈选、地图平移放缩等功能。

2、配套服务

2.1、完善的实施团队,全流程跟踪服务

全方位自有技术团队,能力全面,深谙数据可视化技术特性,具备行之有效的方法体系,确保项目实施高效、品质可靠;公司拥有十余年项目实施经验,既横跨众多行业,又高度专注于数据可视化分析决策领域,为用户提供大量可借鉴经验,助力用户在更高起点对自身系统进行规划建设;设计师、工程师黄金配比,提供从规划设计、制作实施、定制开发到联调测试一站式全流程服务;拥有先进的产品体系和交付能力,良好的业界口碑,帮助用户驾驭数据、彰显价值!

2.2、全配置式架构,个性化定义主题

全自主可控技术体系,可根据用户的实际业务决策需求,进行可视决策主题、可视化页面风格标识、可视化对象、组件、人机交互等深度定制。具备模块化、全配置式软硬件架构,可视决策主题、可视化页面、可视化对象均可复用可调整可扩展,可充分应对未来业务需求变化,为系统未来扩展维护提供坚实保障。

2.3、可交付编辑工具,未来扩展灵活

可提供一系列可视化编辑工具,地图风格、模型对象、空间对象、场景对象、可视化组件、可化应用均可实现自定义配置;图形化交互界面,操作简单直观,易于掌握;具备完备的地图效果配置、强大的数据驱动定义能力、广泛的空间对象支持、强大的组件样式配置、丰富的可视化基础页面库,可根据未来业务变化进行灵活调整;可预置丰富的业务数据分析可视化组件,配置结果所见即所得,可快速构建出样式出众、功能强大的可视化应用。
