单兵便携式视频侦察枪榴弹

2020-01-16 11:12:37

来源:远大装备

背景

一直以来部队侦察通常是通过武装侦察,观察器材侦察,照相侦察,雷达侦察,电视侦察和小型无人机等方式进行。这些侦察系统可与海、空、天基侦察资源相联,构成陆战侦察体系,及时为地面部队提供准确的战场态势和目标信息。然而对于近距离直接与敌方交火的作战部队,这类侦察往往缺乏即时性,在瞬息万变的战场中,对小范围的快速机动侦察成为一个空白。

反恐视频侦察弹是枪榴弹为发射载体的电子图像侦察装置,用来完成小范围战场的快速机动性侦察任务,可获取实时性更高的区域战场图像情报及数据。

产品设计分析

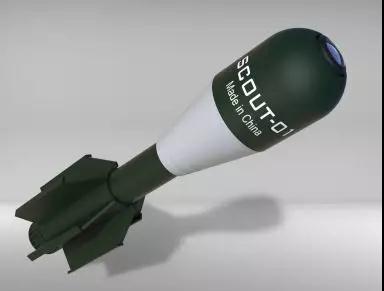

远大装备研发的视频侦察枪榴弹采用了普通炮弹的弹体,但其内部构造却与一般的炮弹全然不同,它是将光电侦察器材、信号收发器、简易飞行控制器等器材装入各类常规弹体内,通过各型常规火炮、发射器发射至目标区,采取伞降侦察、落地侦察、滑翔侦察等多种方式实施侦察的新型侦察装备。

光电侦察器件可以是数码相机、摄像机一类的成像器件,无线电发射机将侦察器件采集到的信息传回后方,侦察枪弹将CCD摄像机、发射机、降落伞等安装在炮弹的子母弹内。当需要了解敌方阵地情况时,就将它发射到敌方阵地上空,母弹爆炸后,降落伞迅速张开,飘浮在空中,CCD摄像机挂在降落伞下,对地面进行侦察录像,同时把拍摄到的视频图像不间断地传输到地面接收站的LCD上。指挥员可根据直播的视频图像捕捉目标,也可对录像进行剪辑,进行情报分析。

视频侦察枪手榴弹进行侦察具有安全、可靠、图像清晰等特点,尤其适于在空中侦察条件受限时使用。

反恐视频侦察弹主要功能

高空拍摄

远距离空中侦察

空中侦察追捕

灾害侦察

反恐视频侦察弹主要类型

YD-IB1845A

缓降侦察弹

YD-IB1845B

缓降扫描侦察弹

YD-IB1845C

隐蔽型侦察弹

YD-IB1845D

热成像侦察弹

反恐视频侦察弹技术特点及参数

● 高分辨率摄像头

本侦察弹摄像头物理分辨率为2k-4k,可在200~500高空捕获地面半径1~3公里区域面积,一公里范围内可观察到0.1米直径目标。在夜间使用时,也可以配置红外热成像摄像头。

● 三重防抖

在以往的侦察型枪榴弹设计中,一直难以解决的技术问题之一就是在榴弹下落的过程中,由于空中气流引起的榴弹震动,使得拍摄的图像很不稳定,或产生图像虚化等问题。我们通过采用三重防抖技术解决了该技术问题。所谓三重防抖即是由“光学防抖”、“高感光度”、“尾翼悬摆”三种技术共同组成的数码相机防抖系统。其中,“光学防抖”是一种比较复杂的技术,它依靠相机内置的精密陀螺仪和一组可移动镜片,来计算并修正手抖造成的光线偏移,避免模糊;而高感光度防抖的原理是通过增加感光度ISO值来提高快门速度,同样能达到防抖效果,尾翼悬摆技术是将尾翼与单体间采用半柔性连接方式。

● 9轴传感器

弹体内部配置有三轴重力加速度传感器、三轴角速度传感器以及三轴陀螺仪,可以快速自动的检测出弹体的空中姿态及方位,该数据会与图像数据一并下发至地面接收设备中,从而可以方便准确的与地理信息进行重合比对判断。

● 多通道并发1~5.8G图传

该侦察弹采用1~5.8G多通道并发图传电路设计,可实现加密跳频数据传输,具有较强的抗干扰特性。可以实时将拍摄的画面数据传送至地面接收设备中。

● 软件可编程数据传输

SDR软件无线电利用现代化软件来操纵、控制传统的“纯硬件电路”的无线通信技术。软件无线电技术的重要价值在于:传统的硬件无线电通信设备只是作为无线通信的基本平台,而许多的通信功能则是由软件来实现,打破了有史以来设备的通信功能的实现仅仅依赖于硬件发展的格局。软件无线电技术的出现是通信领域继固定通信到移动通信,模拟通信到数字通信之后第三次革命。可以通过可编程系统方便的对通信进行跳频、扩频、跨段等设置,满足军事通信加密的各种需要。通过高增益定向地面接收装置,该弹的空中传输距离可达数公里以上。

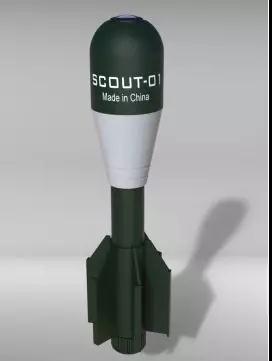

基本设计演示
