项目概况
为了保障部队工作的需要和全面可持续发展,某部以新建现代化指挥办公大楼为契机,通过信息化手段进一步提高部队指挥作战的协同能力、视频会议的调度和处理能力;实现部队业务的信息化、智能化和网络化;通过数字会议、远程视频会议、分布式综合管理、高清录播、专业扩声、公共广播等系统的建设实现指挥调度、日常会议、远程视频会议、情报管理、数据处理及校对、音视频存储及管理和指挥作战综合应用及管理的功能。
根据整体工程的需求,结合部队信息化建设、统一调度三位一体长效管理机制的工作思路,保伦电子为用户建设以下系统:
· 会务综合管理系统
· 多媒体会议系统(报告厅及党委会议室)
· 指挥中心可视化管理系统(指挥中心)
· 智慧军营公共广播系统

建设目标
根据用户方的功能需求,依据行业设计标准,该项目建成后实现以下目标:
部队的智能化建设应具有先进性和成熟性,避免设备过早被淘汰。
部队的AV系统建设,高度智能化,用户体验效果一流。
保证系统运行的稳定性和安全性,防止重要信息被破坏或丢失。
部队智能化建设,确保内部会议等内容高度保密性。
指挥大厅跟党委会议室音视频互联互通。
采用无纸化办公,高效节能。
建立一个大平台,实现各系统统一管理和控制。
采用了加密技术,确保会议内容保密性。
跟办公OA系统对接,提高办公效率。
根据用户需求,在项目设计上保伦电子充分发挥多年的设计与施工经验,依托部队现有的计算机网络、监控、物联网、大数据等,实现了对各个系统的整合,智能化提升。



会务综合管理系统

系统概述:
传统部队会议室管理痛点:缺乏线上管理手段,哪些会议室使用中,哪些会议室是空闲的,无法通过电脑、平板等现代化办公工具直接对会议室工作状态进行查询管理,造成会议室资源浪费并增加相关人员工作负担。缺乏大数据分析,给领导做决策带来困难。会务管理系统可以通过移动端APP或web,能够帮助使用方高效完成会务的整个流程,帮助提高资源利用率,提升办公效率。通过这套系统,可以有效合理利用资源,实现效率最大化。

系统功能:
部队一般设有作战指挥室、报告厅、会议室等多个会议场所,需要电子化管理系统对这些场所进行会务管理,并及时进行信息发布。
· 会务管理系统管理端是为部队人员提供会议室使用频率、用户管理、设备状态分析等提供各种数据,供领导做决策做参考。



报告厅

报告厅概况:
面积:约350㎡
· 主要用途:大型工作报告、培训学习、文艺演出等。
· 设计系统:LED显示系统、音频扩声系统、WIFI会议系统、中控系统、矩阵系统、舞台灯光系统等。

设计效果:
· 在会场内,通过平板电脑,控制多媒体信息盒信号、摄像头信号切换到任意一个显示屏上;
· 参会人员通过会议发言麦克风讲话,通过音响系统把声音高保真、清晰的放大,达到会场开会声压级的标准和需求,显示屏实时显示发言人特写画面;
· 该会场还可以实现会议报告、文艺演出的功能,达到表演声压级标准和需求;
· 在做投票表决时,可以实现无线表决功能,图文并茂显示表决结果;
· 通过视频会议系统,还可以跟其它会场进行视频会议,实现音视频互联互通,相互讨论等功能;
· 舞台灯光为表演的节目渲染演出氛围,更好的展现演出效果。
通过对会场音视频的管控,以上功能组成了多媒体会议系统,实现报告厅声光电系统智能化、网络化建设。

1、LED显示系统:
标准的、现代化的报告厅,建设一套完整的视频显示系统是非常有必要的,报告厅视频显示系统设计的好坏非常重要,需要同时满足报告厅背景显示、舞台效果呈现、报告图文内容显示等需求。LED显示屏是近年来应用十分广泛的高科技显示设备,具有清晰度高、质量好、寿命长、显示效果佳的特点。随着LED显示屏技术的成熟,开始广泛应用于各大剧场、礼堂、报告厅等重要活动场所。
根据报告厅第一排座位与LED大屏的距离以及人的最佳视觉效果,设计采用P1.6的小间距LED屏。
功能特点:
1)亮度智能调节
2)色彩自然还原
3)动态节能降耗
4)色彩阈值广泛,颜色饱满
5)灯珠使用寿命长、损坏率低
6)系统智能配电

2、数字会议发言系统:
由于该报告厅主席台需要用于文艺表演,所以针对该应用场景设计会议系统。全套系统以用户需求为目标,秉承简洁、智能的设计理念,简单、灵活的安装方式,告别传统手拉手会议模式,不再受会场、空间、布线限制,打造方便、快捷的会议新概念。
系统拓扑图:

系统功能特点:

1)内置高性能双CPU处理器,超强的处理能力;
2)主席单元或者后台软件发起签到,参会人员参与签到,结果实时显示在单元界面上;
3)管理员/秘书在后台设定时间,单元会显示剩余发言时间,结束后自动关闭;
4)自定义设定单元声控灵敏度,无需按键,人员讲话时,智能打开。

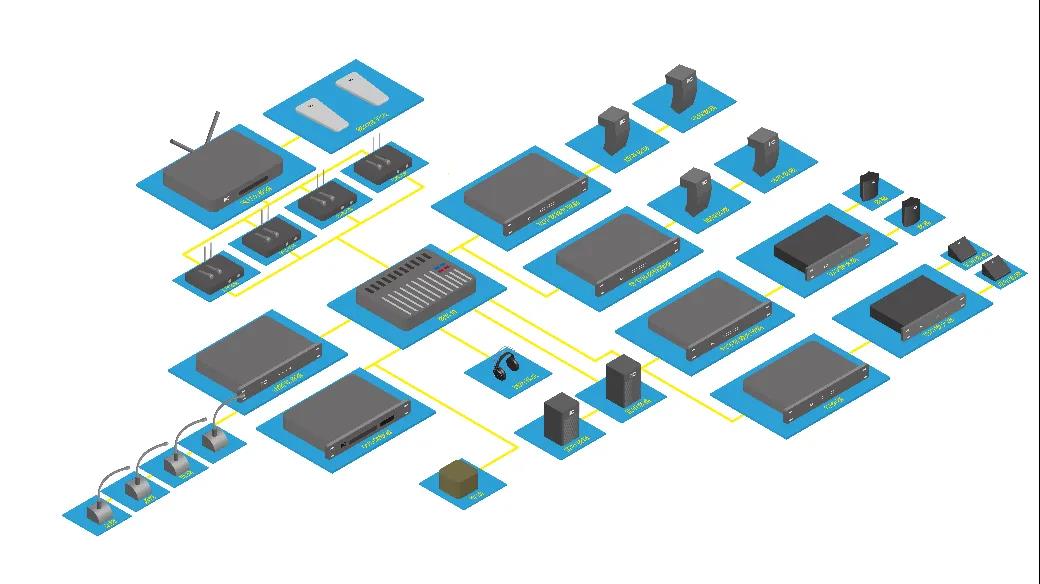

3、扩声系统:
该项目报告厅扩声系统参考国家扩声厅级标准一级进行设计,准确计算音响场地系数、模拟还原声场环境,保证在使用中无失真、无声反馈、无啸叫,达到语言清晰、声压充分、声场均匀、声像定位准确的效果。
音响扩声系统主要由扬声器、功率放大器、音频处理设备、调音台、话筒、音源等设备组成,采用技术成熟、性能先进、使用可靠、音色优美的产品。系统集成了均衡器、反馈抑制器、混音器、扩展器、分频器、噪声门、延时器、效果器等模块,内置数字DSP运算芯片,可实现音频精准处理。


4、视频会议系统:
远程视频会议系统采用国际标准通信协议—H.323、H.320、SIP等标准协议,同时支持H.261、H.263、H.264、H.265、G.711A/U、G.722、G.7221、G.722.1.C、G.723、iLBC、H.239国际标准协议,支持H.264 SVC提供抗网络误码能力,可承受20%的网络丢包,支持软硬件终端混合组网方式。

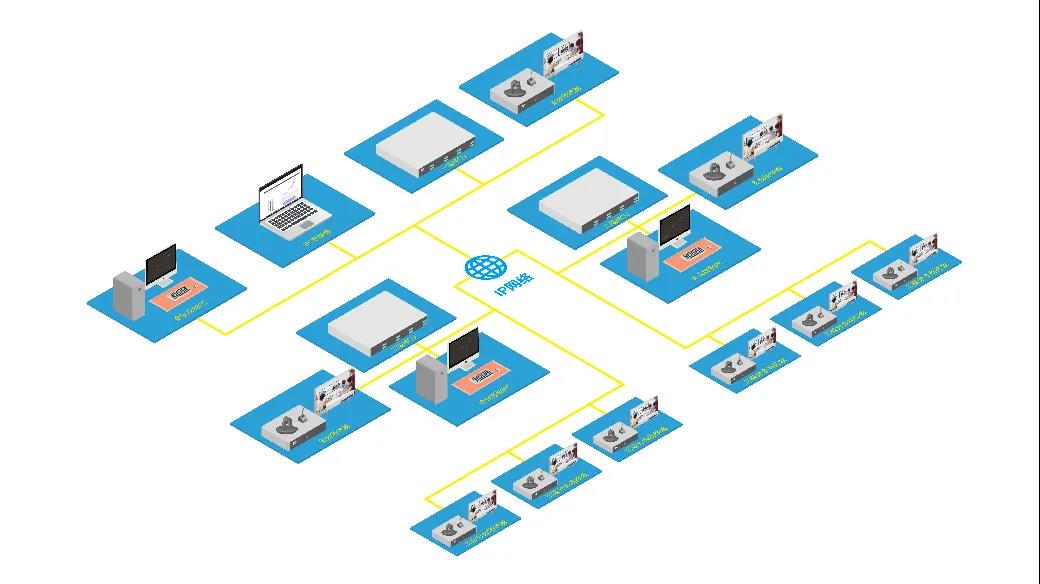

系统拓扑图:

系统功能特点:
· 六大服务、集于一体
· 支持云部署、云租赁
· 支持电视墙输出
· 系统融合互通
· 极致高清画面,身临其境体验
· 多画面布局
· 超低带宽,网络自适应
· 全新人机界面体验
· 会议多样化、混合组网
· 支持MCU资源池模式

5、舞台灯光系统:
报告厅主要用于大中型会议、文艺歌舞演出等,在设计时充分考虑到灯光与舞台机械及其他相关专业设备的配合,台内区和台外区布光做到科学、合理并能灵活调节,从技术上保证会场成为一流的会议演出场所。
系统功能特点:
· 面光:自观众顶部正面投向舞台的光,主要作用为人物正面照明及整台基本光铺染。
· 顶光:自舞台上方投向舞台的光,由前到后分为一排顶光、二排顶光等,主要用于舞台普遍照明,增强舞台照度,并且有很多景物、道具的定点照射,主要靠顶光去解决。
· 天地排光:自天幕上方和下方投向天幕的光,主要用于天幕的照明和色彩变化。



党委会议室

会议室概况:
面积:约100㎡
· 主要用途:党组会议、党员组织生活会、远程视频会议等。
· 设计系统:多媒体显示系统、音频扩声系统、全数字讨论系统、中控系统、矩阵系统、智能无纸化系统、视频会议系统等。
设计效果:
· 在会场内,通过无线平板电脑,控制多媒体信息盒信号、摄像头信号切换到任意一个显示屏上,支持自动切换发言人特写画面;
· 扩声效果高保真、清晰,还原纯净人声;
· 通过无纸化会议系统,开会的内容和资料提前上传,会中支持文件浏览、AI智能会议纪要、视频点播、投票表决等功能,具有高效、环保、保密性强等特点;
· 通过视频会议系统,打破物理空间限制,实现多会场远程协作、音视频互联互通、资源共享等。

系统设计:
显示系统:
根据会议室第一排座位与大屏的距离,考虑人眼的最佳视觉效果,采用P1.6的小间距LED屏。
数字会议系统:
数字会议系统采用有线手拉手方式连接,外形美观,安装灵活,使用方便,布线量少,不影响整体的装修布局。
中控系统:
中控系统集灯光、投影、扩声、窗帘、空调等设备控制于一体,为使用者提供简单、直接的控制界面,方便其掌握整个空间环境各设备的状态及功能。

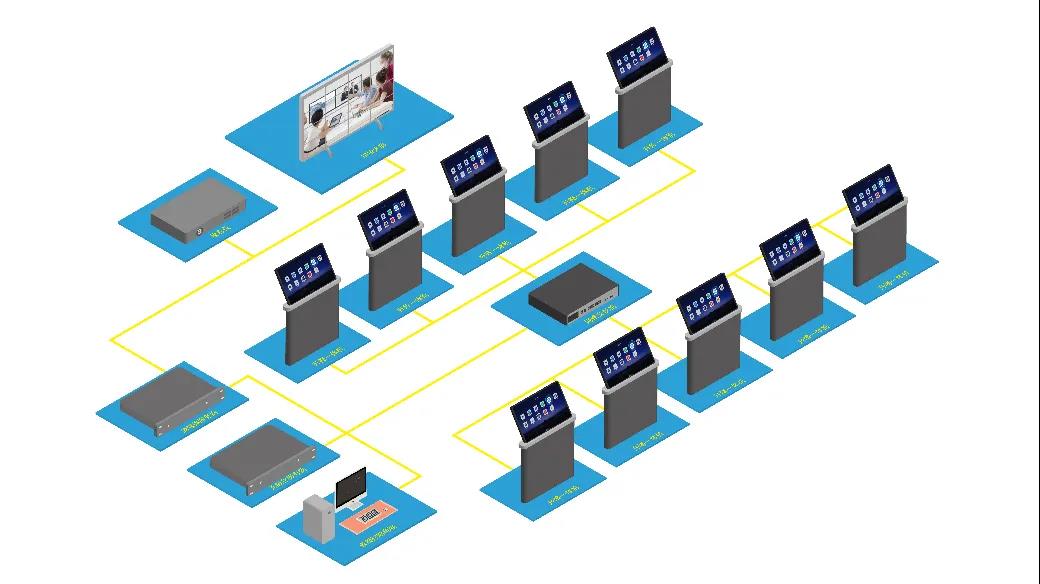

智能无纸化系统:
无纸化会议系统改变了传统会议模式的效率低、操作复杂、形式单一、资源浪费、保密隐患等问题,提供考勤管理、会议议程、会议投票、分组讨论、资料查阅等多种功能,各部门单位可实现高效、环保、安全保密的会商和信息沟通。



指挥中心

指挥中心概况:
· 主要用途:应急指挥、联合作战、远程调度等。
· 设计系统:LED显示系统、音频扩声系统、数字会议系统、分布式管理系统等。
设计效果:
· 任意切换、调取各区域监控画面到LED显示大屏上;
· 通过会议扩声系统,实现现场发言、指挥调度等功能;
· 值班人员通过坐席管理系统,实现一人多机,协调指挥调度等功能;
· 在平板电脑或者触控一体机上,实现视频信号可视化管理;
· 通过视频会议系统,打破物理空间限制,实现异地远程调度指挥、音视频互联互通、资源共享等。
LED显示系统:
根据第一排指挥员座位与LED大屏的距离以及人的最佳视觉效果,设计采用P1.2的小间距LED屏。
会议扩声系统:
会议系统采用有线手拉手方式连接,外形美观,安装灵活,使用方便,布线量少,不影响整体的装修布局。扩声系统参考国家厅堂扩声设计标准一级进行设计,为现场指挥调度提供良好的扩声支持。

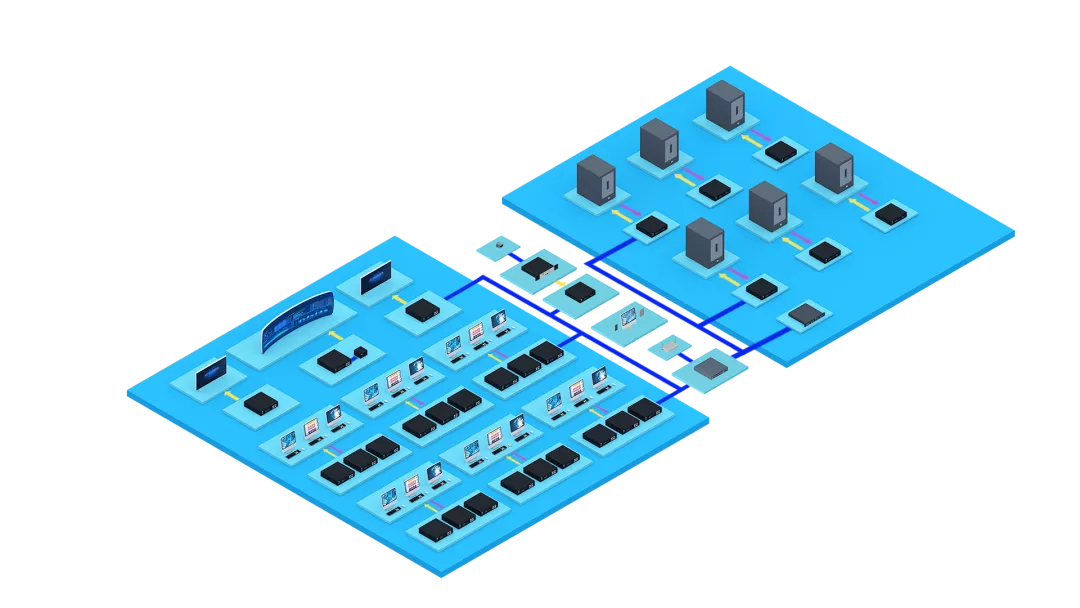

音视频可视化管理平台:
传统部队指挥中心存在以下痛点:指挥大厅和审讯室等场所一般只能通过语音沟通,传递信息有限;视频会议、监控视频、本地视频各自为政,无法统一控制;坐席管理,功能单一,一人一机,办事效率低等。
现代化部队可视化指挥调度系统具有采集、分配、传输、交换、显示、处理、控制功能。一个平台即可实现中控主机、高清矩阵、拼接处理器、局域网视频会议、KVM坐席协作、会议录播等众多系统配合才能实现的功能。
视频会议系统:
在会议室设置一套远程视频会议系统,实现与其它会议室的音视频互联互通,达到提高效率、降低成本的目的。
系统拓扑图:

系统功能特点:
· 支持B/S架构、支持多浏览器登录操作,支持无线平板电脑、台式电脑、触控一体机等多种用户端进行操作;
· 坐席管理系统实现一人多机,一机多屏;鼠标、键盘、漫游切换;
· 监控画面、视频会议画面等信号投送LED大屏,实现画面拼接、漫游、开窗;
· 实现指挥中心分级管理,权责分明。



智慧军营广播系统

系统概述:
智慧军营广播系统作为部队智能化建设不可缺少的一部分,重新拟定了未来部队空间应用的新思想和新路径,主要应用于大楼大厅、公共走廊、电梯厅、训练场、宿舍楼等场景,为部队的作息军号管理、日常背景音乐、训练喊话、特殊拉练等提供音频支撑。
智慧军营广播系统采用Linux系统、B/S架构,具有多音源同时播放、分控管理、背景音乐定时播放、外采音源定时播放、电台转播、自由点播、本地喊话、音频文件管理、消防联动报警、实时监听等功能,为部队内部打造专属数字音频传输服务,还避免了传统音频广播的信号衰减与噪音,提供高保真音质的声音。

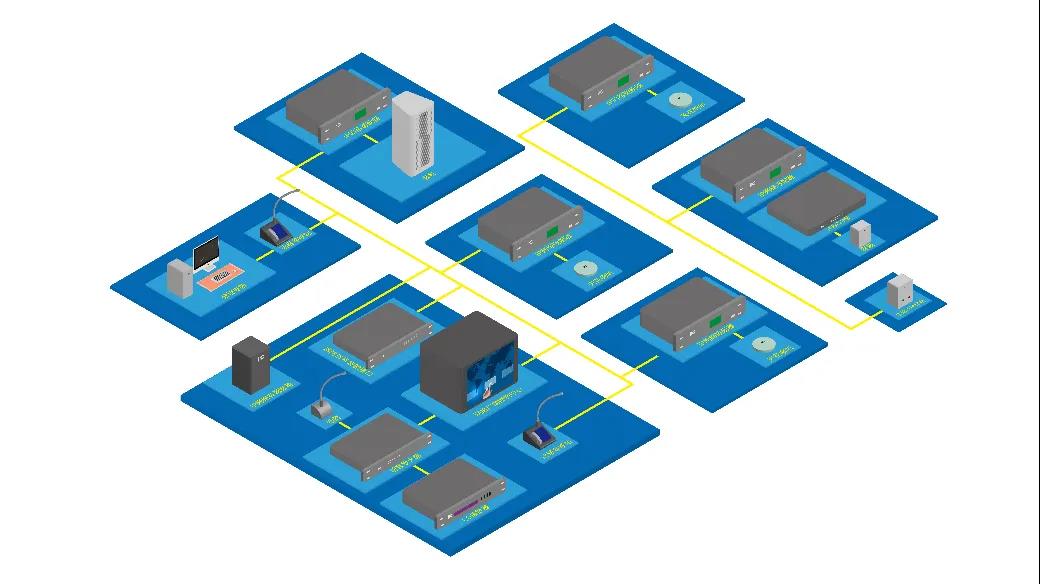

系统架构:

系统功能:
只需提前设置好广播播出时间、播出区域,背景音乐就可实现自动播放,达到无人值守要求。
· 紧急情况可播报临时通知、广播寻人;和消防联动对接,及时发出报警信号,保障部队财产及军队人身安全。
· 分区域实行广播管理,早、晚只对军营的宿舍播放起床、熄灯军号以及临时广播;部队办公大楼、综合大楼、饭堂、操场等公共区域播放播放各种军歌、军事新闻及背景音乐。
· 部队紧急情况内部通讯对讲。
· 通过对接监控视频系统,信息集成到安防管理平台,在相关区域报警时,系统自动开启录像功能。
· 在部队周界设置感应设备,只要触发周界报警装置,探测技术就能自动将非法入侵的信号传达到ITC云广播系统,及时提醒值班人员,有效防止部队异常情况发生。
· 部队领导外出公干,遇到紧急事件可以通过手机或者座机进行信息广播,不受时间、地点的限制。
· 当有紧急情况发生,可以通过触发求助终端按键,向值班人员或者安保中心实时求助。
