WR-G33DDC短波接收机
产品类别:卫星通讯 子类别:其他 所属商家:

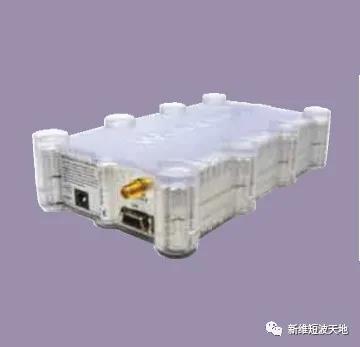

WR-G33DDC短波接收机
产品详情

射频直接采样  数字下变频

频率范围 9 kHz ~ 49.995 MHz
16位100 MSPS模/数转换
50 MHz宽实时频谱分析仪
4 MHz记录及处理带宽
连续可调的滤波器带宽,最小步进1 Hz
三个并存的解调信道
暂停功能
瀑布式显示功能
音频频谱分析仪
带预缓存的音频及DDC记录与回放
高IP3(+31dBm)
高灵敏度(0.20 µV SSB, 0.10µV CW)
宽动态范围(107 dB)
高频率稳定度(0.5 ppm)
可选择的中波滤波器
可配置的预选器
可选低噪声前置放大器
测试与测量功能

     WR-G33DDC短波接收模块基于先进的SDR软件无线电技术和创新的设计理念,采用射频直接采样、数字下变频体系结构,选用高端元器件,以严格的工艺生产而成,性能优、功能强、体积小、重量轻、性价比高,在软件化短波接收机中独具一格。
 接收机前端配置了超高线性放大器,具有超常的强信号性能。而用户可选择的预选器则使已经很强大的前端性能得以进一步加强,用户可以搭建119种不同的滤波器组合(14个低通、14个高通、91个带通)。接收机前端还采用34个微型机电式继电器(性能优于常用但失真较大的半导体开关),保证宽动态范围。
   可选择的低噪声前置放大器为接收机提供额外的灵敏度,能够从噪声中提取微弱信号。
   先进的抖动技术能在不明显增加底噪的情况下消除杂散干扰,而高性能的16位100 MSPS模/数转换器保证了宽信号范围的优异性能。
   WR-G33DDC通过USB2.0接口连接到计算机,输出24位数字化I&Q信号。
   接收机外壳具有极好的电磁屏蔽性能,使接收机能在嘈杂的计算机环境中正常工作。
   尽管WR-G33DDC接收机具有独创性的架构,但随机提供的应用软件依然保持用户界面简洁实用的风格,包含了现代接收机一般所期望的所有功能,如噪声消隐、存储、调度程序、静噪(电平、话音或有源噪声)、多种调谐选项、多种解调方式择,包括用户定义方式和DRM(选件)方式。

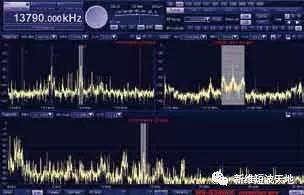

   提供三个频谱显示窗口:分辨力1.5kHz的50MHz宽的实时全景频谱;4MHz带宽的DDC解调频谱;64kHz带宽的DDC解调频谱及音频实时频谱。全景频谱和DDC解调频谱还支持瀑布图显示方式,各窗口均可缩放。
   全景频谱中下变频部分突出显示,可以通过键盘或鼠标选择,并显示在DDC解调频谱窗口中,DDC解调频谱内可以同时解调三个路信号,每个解调通道的选择性、中频偏移、通带调谐、陷波和其它功能都可以调整,还可以在解调窗口观察解调信号的音频频谱。

    数字下变频器提供从20kHz到4MHz的24个输出带宽范围选择,选择性可按1Hz的分辨力进行调整,音频带通滤波器、陷波滤波器和噪声消隐器的高低阻断频率可图形化调整。
   三个独立通道的接收信号能够同时各自记录,数字下变频器的输出也可以记录和回放,整个4MHz的DDC1谱带记录后可供以后再解调,而预缓存可防止在传输开始时信号丢失。
   灵活的任务管理程序自动按指定的日期和时间对每个信道记录,并支持HFCC、EIBI和用户自定义频率数据库,便于保存频率和维护。
   软件还提供了一个独特的“暂停”功能,可以暂停接收,并在方便的时候恢复接收。WR-G33DDC是世界上第一部具有此功能的短波接收机,在接收机一段时间无人看管的情况下,这是非常有用的。
   测量和测试功能包括ADC输入电平、频率误差、AM调制深度、频偏、SINAD和THD,使其能够作为测量接收机取代更昂贵(通常功能较差或精度较低)的传统测试设备。
   接收机通过修改软件可以添加额外的解调和解码方式。软件化还大量简少了元器件,提高了可靠性,保证接收机性能长期稳定。
   网络版应用软件(选件)能够通过局域网或互联网遥控接收机。
   WR-G33DDC提供第三方开发支持,用户可以自行开发基于硬件平台的应用软件。

系统需求

CPU2.4GHz四核或更快
RAM1 GB 以上
接口1个USB 2.0插口
操作系统 Windows XP / Vista / 7 / 8

软件选件

CSO网络版操作软件
DRM数字广播解码器
FSK通用FSK解码器
VSC虚拟声卡(“数字桥”)

技术指标

频率范围 9 kHz – 49.995 MHz
调谐分辨率 1 Hz

工作方式
AM, AMS, LSB, USB, DSB, ISB, CW, FMN,
UDM(用户定义的方式) ,  FSK(选件),    DRM(选件
镜像抑制 100 dB  典型值
IP3 +31 dBm(前放关)  ,+21 dBm(前放开)
衰减器 0~21 dB,可调,步进 3 dB
无杂散动态范围
( SFDR)
107dBm 最小(前放关)
103dBm 最小(前放开)
噪声系数 14 dB  (前放关),  10 dB  (前放开)
最小可分辨信号
(MDS)
-130 dBm @ 10MHz  ,500 Hz BW(前放关)
-134 dBm @ 10MHz  ,500 Hz BW(前放开)
相位噪声 -145 dBc/Hz    @ 10kHz
RSSI  精度 2 dB  典型值
RSSI  灵敏度 -140 dBm
记录及处理带宽 20 kHz ~ 4 MHz  (24 档选择)
解调带宽(选择性) 1 Hz ~ 62.5 kHz  (连续可调,步进 1Hz)


频谱分析仪
全景频谱/瀑布图,30 或 50 MHz 宽,1.5kHz RBW DDC 频谱/瀑布图,最宽 4 MHz,1 Hz RBW
解调频谱,最宽 62.5 kHz,1 Hz RBW
解调音频,宽 16 kHz,1 Hz RBW
ADC 16 位,100 MSPS





灵敏度
(10 MHz、前放开; 200KHz以下灵敏度) 逐渐下降)

AM
-106 dBm (1.12 µV)
@ 10 dB S+N/N, 30%调制,6 kHz BW

SSB
-121 dBm (0.20µV)
@ 10 dB S+N/N,2.1 kHz BW

CW
-127 dBm (0.10 µV)
@ 10 dB S+N/N,500 Hz BW


FM
-117 dBm (0.32 µV)
@ 12 dB SINAD, 3 kHz 频偏,12 kHz BW, 300~3000Hz 音频滤波器,-6 dB/oct 去加重
调谐精度 0.5 ppm    @ 25℃
调谐稳定度 0.5 ppm    (0 ~ 50℃)

中波滤波器
阻断频率 1.8 MHz @-3dB
最小衰减 60dB, @0.5MHz

预选器
119 个可用滤波器,自动或手动方式
(14 个高通、14 个低通、91 个带通及旁路)
输出 24 位数字化 I&Q  信号,USB 接口
天线输入 50?(SMA 插口)
接口 USB 2.0  高速


电源
11~13V @ 510 mA  (前放关)
11~13V @ 620 mA  (前放开)
11~13V @ 55 mA    (省电模式)
工作温度 0~50℃
体积/重量 166 (长)    x 97(宽) x 41(高)mm / 430克
