KL-300BX-D电动升降小型三线天线
产品详情
野外临时短波电台使用的天线需满足四项要求:
①体积小,重量轻,便于携带;
②架设便捷、收集方便;
③频繁架收不易损坏;
④能效高,弥补简易架设对通信质量的影响。


一、 概述

      野外临时短波电台使用的天线需满足四项要求:①体积小,重量轻,便于携带;②架设便捷、收集方便;③频繁架收不易损坏;④能效高,弥补简易架设对通信质量的影响。

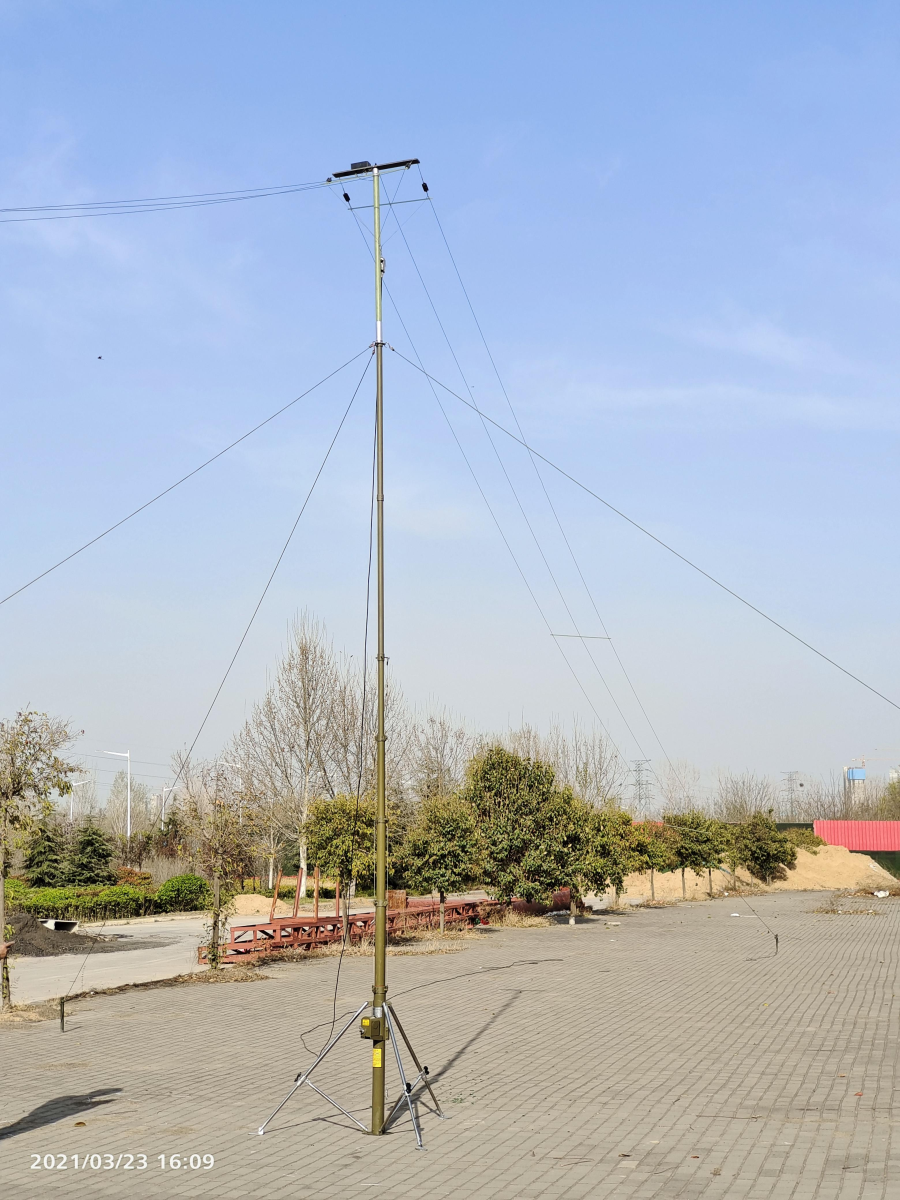

      KL-300BX-D电动升降小型三线天线是按照上述要求研发,非常适合应急野外作业通信要求,主要用于短波背负台远距离通信和车载台静中通通信,其振子采用强力钢铜复合,长28米,宽0.6米,工作频段3—30MHz,全频段驻波比优于2:1,拉开迅速,架设快捷,收集方便,便于携带,配合125W短波电台可满足1000公里半径范围内的通信需求。,配合20W短波背负台可满足600公里半径范围内的通信需求。

      电动升降架杆杆体选用高强度铝合金材料,结构紧凑,电动/手控可选升降,操作方便,省事省力。电动升降架杆采用“倍伸机构”,各节活动杆同时升降,速度快,可在4-7米高度范围内根据通信需求调整天线的架设高度。电动升降架杆闭合高度1.2米,总重<20kg,可方便放入小型车辆后备箱内。



二、 技术参数

KL-300BX便携小型三线天线参数

频率范围(MHz)

1.6-30

额定阻抗(Ω)

50

PER功率(W)

250

天线全长(m)

28

增益(dBi)

3

驻波比(VSWR)

<2:1(个别频点除外)

天线宽度(m)

0.6

KL-300BX-D电动升降小型三线天线架杆参数

材质

铝合金管+玻璃钢管

管径(mm)

40-80

总高度(m)

7M(含玻璃钢绝缘杆)

闭合高度(m)

1.2M

承重(kg)

20

驱动方式

电动+手摇可选,电动螺丝刀一次充电可升降不少于10次

总重(kg)

≤19(不含辅轩)

配备辅材

地钉、拉绳、锤子、馈线、电动螺丝刀、便携布包
