雷达装备模拟训练系统

2022-05-31 14:41:00

来源:军桥网

一、系统概述

随着大量信息化武器装备列装,对使用者熟练操作装备的要求不断提高,这就对日常训练提出了较高的要求。在使用雷达实装进行日常训练中,由于火控雷达频谱的保密性,发射机不能随意加高压,训练效果难以保证。此外,随着长时间训练对寿命件的不断使用,会减少装备有效使用时间,增加维修保障成本,影响装备战斗力。

在雷达日常操作训练中,模拟训练系统可以较好解决实装设备使用受限的问题。新频点研发的雷达装备模拟训练系统针对部队模拟训练和院校教学保障需求,采用信号级建模、实时数据处理、实装数字终端等技术手段构建逼真的雷达工作物理环境,能准确完整地模拟雷达工作现象和雷达实训科目的训练。



二、系统功能

(一)能够模拟空情、目标和战斗态势,具有导演功能;

(二)能够接收和解析导调信息:对空情信息进行终端显示,对指挥命令、操作勤务作出正确响应;

(三)能够完成雷达基本操作和战斗操作的训练;

(四)能够完成雷达开关机、检查调整的训练;

(五)能够完成故障排除的训练;

(六)具有情报综合的操作模拟与显示;

(七)具有自学习、自测试与考核评估的功能;

(八)能够对接雷达站实际空情,对视频数据和点迹数据进行处理,进行实战化训练;

(九)能够与模拟训练中心进行信息交互,接收处理空情、态势信息,上报系统状态,可完全受控于模拟训练中心。



三、系统组成

(一)训练显控终端

能够运行雷达实装录取软件(仿真),能够产生模拟空情,生成逼真的杂波和干扰等;能够模拟飞行器的各种参数,形成不同的目标回拨,能够对接雷达站实际空情,对视频数据和点迹数据进行处理,进行实战化训练;能够将录取的航迹信息通过网络上传给情报指挥系统;能够接收监控机柜的命令开机、关机、能够设置故障并将故障信息和自检信息上报监控;能够记录操作员的操作状态,与考核评估系统交互。

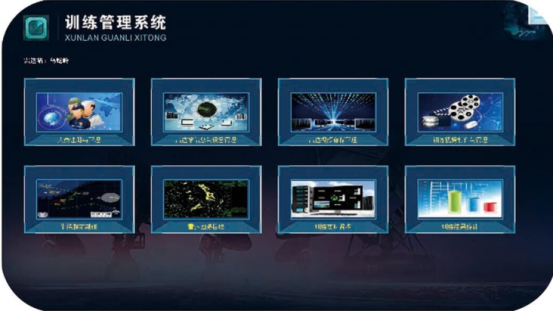

(二)训练管理系统

●想定制作:设计模拟航路,设置杂波、干扰的模型和分布参数,添加指挥命令和操作勤务,将训练预案进行实例化,生成标准格式的想定文件。

●训练视频制作:加载想定文件,使用回波匹配技术完成训练数据生成;直接读取雷达视频数据,选择合适时间段截取形成训练数据;客观视频与主观想定叠加形成专项性训练数据。

●训练控制:训练人员信息的增删改查,登入登出,训练流程控制。

●考核评估:能够与其他分系统进行数据交互,对操作员的操作状态、空情掌握情况、特情处置等训练效果作出考核结论,并形成成绩报表;设置理论题库系统和考试系统;设置书籍、视频、文件等学习文件,可进行自测试和自学习。



(三)监控系统

能够运行雷达实装监控软件(仿真),能够对模拟器的开关机进行自动控制;能够对模拟器各模拟板卡、模拟插件进行故障自检,并显示;能够控制转换雷达的工作状态和工作模式。



(四)实装插件模拟

●信号处理机柜:与实装相同的机架、面板结构,相同的电装特性,能够接收监控机柜的命令开机、关机、能够设置故障并将故障信息和自检信息上报监控。

●配电控制机柜:与实装相同的机架、面板结构,相同的电装特性,为系统各部分提供所需电源,能够接收监控机柜的命令开机、关机、能够设置故障并将故障信息和自检信息上报监控。

●情报综合机柜:接收不同信息源的空情数据,对目标点迹、航迹进行融合处理和显示。
