北斗多功能指挥型用户机
产品类别:军工电子产品
子类别:其他产品
企业:
北斗天汇
电话:
产品详情
1.1.1
产品介绍

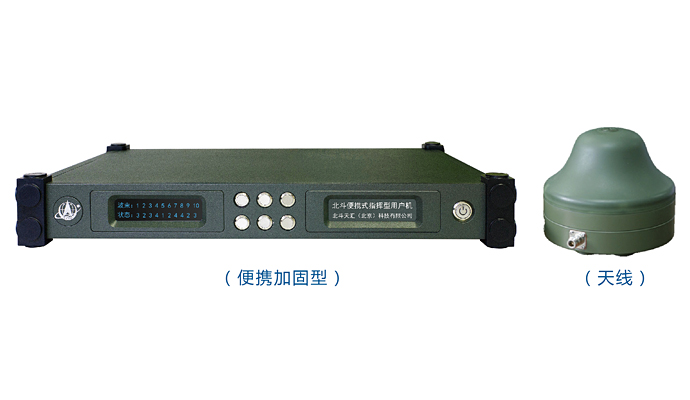

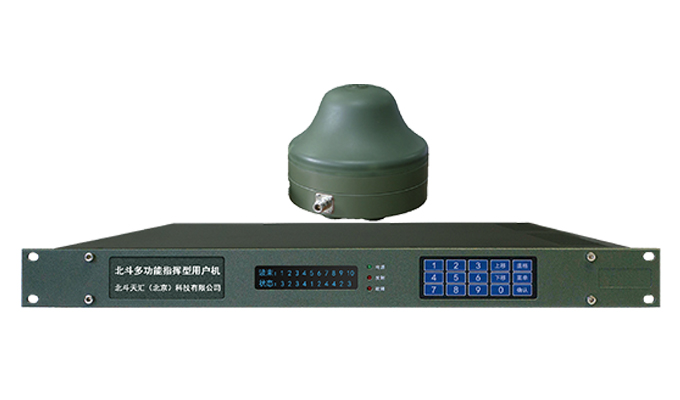

北斗多功能指挥型用户机(简称指挥型用户机)由主机、天线、天线电缆、串口线、交流适配器组成,是集团、部门或部队使用的多用户管理设备。每台设备最多管理20000个下属用户。
指挥型用户机除了具有普通用户机的功能外,还能兼收所管辖用户机的定位、通信、授时信息,并向所管辖的用户机发送组播、通播信息,从而实现对子用户的分组管理和集中调度功能。
1.1.2
主要功能特点有:
1. 通过一根射频同轴电缆实现北斗收发信号、电源信号三种信号的双向传输。从而方便了天线和主机的连接,使得用户的使用更加方便、可靠。
2. 指挥下属用户容量可选。
3. 军码民码可选。
4. 可扩展B1L1或B3频点授时定位板卡。
5. 标准RS232接口。
6. 可根据用户需求选配定制RJ45网络接口功能,百兆千兆自适应,支持TCP/IP协议,可形成基于北斗一号指挥型用户机的网络系统。
7. 可扩展授时、守时、B码、NTP、PTP等时频类板卡。
8. 可定制其它通讯方式如:GPRS、数传电台、天通一号等。
标准19英寸机箱方便特种车辆及机房建设。
1.1.3
性能指标
接收信号频率:2491.75±4.08MHz(扩频频谱零点带宽)
接收指标:接收信号误码率: ≤1×10-5(用户机天线端口输入信号功率≥-157.6 dBW)
接收卫星通道数:≥6
首次捕获时间:≤7s
失锁重捕时间:≤1s
发射信号频率:1615.68MHZ±4.08MHZ(扩频频谱零点带宽)
发射指标:发射功率EIRP值:≤ 19 dBW(方位角0 ~360°仰角10°~75°)
发射信号载波抑制:≥30dB
发射信号响应时刻准确度:≤12.5ns(1σ)
设备零值:1ms±10ns
1.1.4
功能指标
定位功能:定位精度:20米(1σ) 有标校站地区) 100米(1σ) (无标校站地区)
短信息通信功能
导航功能
指挥功能
监收功能
组网功能(选配)
授时功能(选配)
拓展通讯方式(选配)
1.1.5
整机指标
19英寸,标准1U机箱,深度400mm;天线:Φ190 mm×150mm
整机重量:≤7.2Kg(不含笔记本电脑);天线:2.2Kg
天线电缆长度:≤20M
天线电缆重量:≤3.2Kg
平均待机功耗:≤17W
交流电压工作范围:100~240VAC,50±10%Hz市电
整机使用寿命:5年
1.1.6
环境适应性
工作温度:主机:-20℃~ +55℃;天线:-40℃~ +55℃
存储温度:-55℃~ +70℃
冲击、振动:均满足GJB150所规定的试验要求
电磁兼容:符合GJB151A-97军用设备和分系统电磁发射和敏感度要求
