MK303语音处理模块
产品类别:通信电台
子类别:凯池
商家||电话:
凯池电子
产品详情
1 简介
►
MK303语音处理模块是针对短波电台、超短波电台等通信设备通信环境恶劣,通信质量信噪比比较低的问题,专门开发的一款适合低信噪比的通信环境下对接收到的语音信号进行降噪处理,并输出有效语音指示的高性能语音处理模块,可以很大程度上提高通信质量
►
基于ARM+DSP双核架构,DSP做声音信号处理,ARM做逻辑处理,运行linux操作系统
►
结构上采用核心板+接口板的方式,方便单独使用核心板嵌入到客户设备中
►
通过高低温、振动测试认证,满足工业环境需求,发热量极小
2

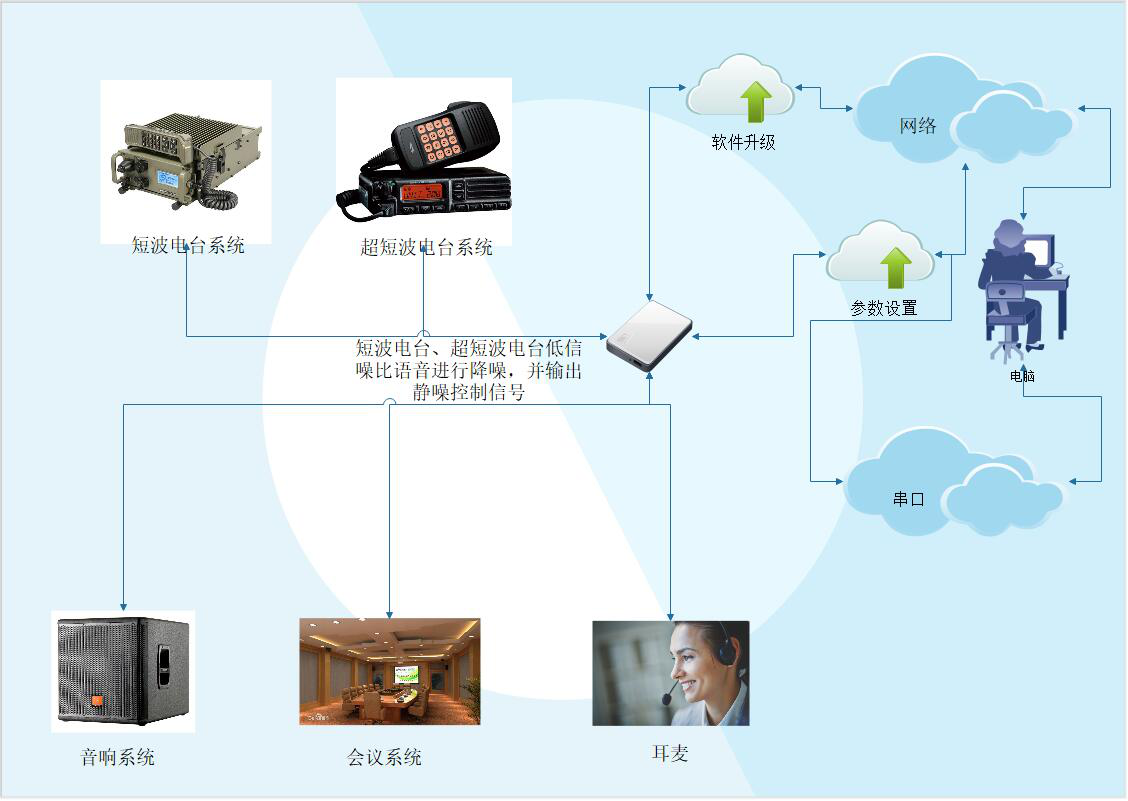

典型运用领域
►
适用于以下应用场景:
•短波电台、超短波电台等低信噪比通信系统接入到音响系统、会议系统、耳麦等要求声音信噪比非常高的音频系统中;
•通过语音处理模块,对短波系统、超短波系统中的低信噪比的语音转化为高信噪比的语音,并且在没有有效语音时自动关闭通道声音,达到接收到有效语音打开通道、没有接收到有效语音关闭通道的智能开关效果;
3 性能参数
►
供电方式:宽电压供电范围,直流12V-24V
►
音频通道:两路线输入,两路线输出,两路功放输出(2W/8欧)
►
支持设备接入类型:短波电台、超短波电台
►
输入音频特性:
50mVpp~15Vpp@600Ω
自适应
►
输出音频特性:
1.5Vpp@600Ω
►
低信噪比下语音侦测(VOX)门限0-9级可调,并输出侦测到有效语音电平量指示,低电平有效
►
低信噪比下语音降噪等级门限0-7级可调,可提高信噪比10db以上
►
低功耗:240mA@12V
4 接口定义

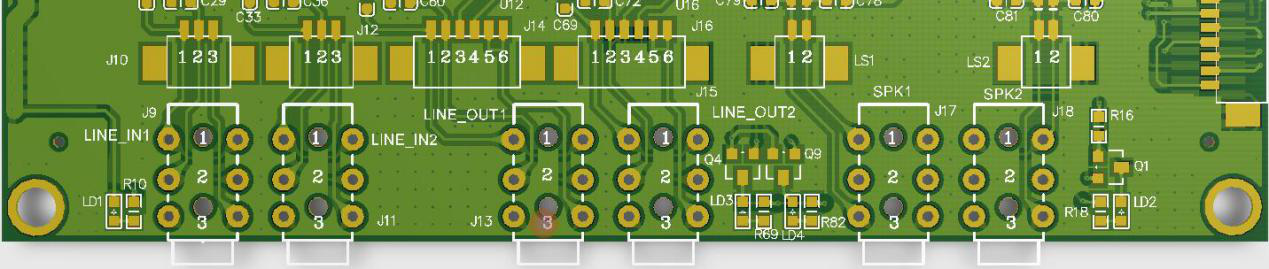

提供两种接口,一种是3.5MM耳机接口,一种是1.25MM间距的接插件,如下图所示:
•第一路音频线输入接口:J9(3.5音频接口)/J10(1.25MM接口)
J9/J10接口定义:
1:AUDIO_IN1+(第一路音频线输入+)
2:AUDIO_IN1-(第一路音频线输入-)
3:GND_IN1 (第一路音频输入地)
•第二路音频线输入接口:J11(3.5音频接口)/J12(1.25MM接口)
J11/J12接口定义:
1:AUDIO_IN2+(第二路音频线输入+)
2:AUDIO_IN2-(第二路音频线输入-)
3:GND_IN2 (第二路音频输入地)
•第一路音频线输出接口:J13(3.5音频接口)/J14(1.25MM接口)
J13接口定义:
1:AUDIO_OUT1+(第一路音频线输出+)
2:AUDIO_OUT1-(第二路音频线输出-)
3:GND_OUT1 (第一路音频线输出地)
J14接口定义:
1:AUDIO_OUT1+(第一路音频线输出+)
2:AUDIO_OUT1-(第一路音频线输出-)
3:CH1_VOX_OUT+(第一路有效语音电平指示+)
4:CH1_VOX_OUT-(第一路有效语音电平指示-)
5:GND_OUT1(第一路音频线输出地)
6:GND_OUT1(第一路音频线输出地)
•第二路音频线输出接口:J15(3.5音频接口)/J16(1.25MM接口)
J15接口定义:
1:AUDIO_OUT2+(第二路音频线输出+)
2:AUDIO_OUT2-(第二路音频线输出-)
3:GND_OUT2(第二路音频线输出地)
J16接口定义:
1:AUDIO_OUT2+(第二路音频线输出+)
2:AUDIO_OUT2-(第二路音频线输出-)
3:CH2_VOX_OUT+(第二路有效语音电平指示+)
4:CH2_VOX_OUT-(第二路有效语音电平指示-)
5:GND_OUT2(第二路音频线输出地)
6:GND_OUT2(第二路音频线输出地)
•第一路音频功放输出接口:J17(3.5音频接口)/LS1(1.25MM接口)
J17接口定义:
1:SPK1+(第一路音频功放输出+)
2:NC
3:SPK1-(第一路音频功放输出-)
LS1接口定义:
1:SPK1+(第一路音频功放输出+)
2:SPK1-(第一路音频功放输出-)
•第二路音频功放输出接口:J18(3.5音频接口)/LS2(1.25MM接口)
J17接口定义:
1:SPK2+(第二路音频功放输出+)
2:NC
3:SPK2-(第二路音频功放输出-)
LS1接口定义:
1:SPK2+(第二路音频功放输出+)
2:SPK2-(第二路音频功放输出-)
5 技术支持
►
协助底板设计和测试,减少硬件设计失误
►
协助解决按照用户手册操作出现的异常问题
►
协助产品故障判定
►
协助进行产品二次开发
►
提供长期的售后服务
►
开放协议,方便客户二次开发
6 增值服务
►
主板定制设计
►
嵌入式软件开发
►
项目合作开发
►
技术培训
