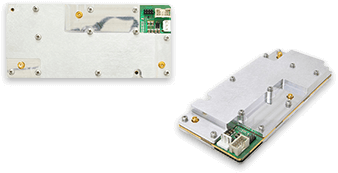

大功率 (20W) 功放模块
产品类别:通信电台
子类别:其他
商家||电话:
铂联通信
产品详情
设备特点
不同频段/制式的功放模块采用一致的外形设计,结构简单,便于安装;
目前量产的功放模块有FDD B1,FDD B3,FDD B5,FDD B8,TDD B34,TDD B38(41),TDD B39,TDD B40;
全板沉金和嵌铜工艺;
全进口器件,超长MTBF;
大于30%的转换效率;
全进口器件,超长MTBF。
全自动校准工艺,确保功放模块的一致性。
技术指标
尺寸 75mm x 170mm x 25mm
接口 射频接口SMA x3,10针控制线接口
频率范围
Band 1:1920MHz ~ 1980MHz(上行),2110MHz ~ 2170MHz(下行)
Band 3:1710MHz ~ 1785MHz(上行),1805MHz ~1880MHz(下行)
Band 5:824MHz ~ 849MHz(上行),869MHz ~ 894MHz(下行)
Band 8:880MHz ~ 915MHz(上行),925MHz ~ 960MHz(下行)
Band 34:2010MHz ~ 2024MHz
Band 38/41:2496MHz ~ 2690MHz
Band 39:1880MHz ~ 1920MHz
Band 40:2300MHz ~ 2400MHz
供电方式 28V
工作电流 < 3A
输出功率 43dBm ± 1dBm
上行增益 13dB(Band 39、Band 38/41、Band 40); Band 1、Band 3、Band 5、Band 8、Band 34无
下行增益 55 dB(常温)
带内波动 < 3dB
功率输出开关 软件开关
过功率告警 功率检测;告警功率44dBm
过温告警 温度检测,精度1度,告警温度105度
反向功率检测 检测范围 29dBm ~ 44dBm
驻波比检测 检测范围 > 2
