1、方案概述
对电网开展定期巡检，是保障输电设施安全、可靠与长期稳定运行的重要措施。然而，传统人工巡检方式成本高、效率低且容易受到人为误差影响。Raythink睿创燧石红外热成像产品支持非接触、全天候、高精度巡检，为电力系统智能化转型提供了关键解决方案。可有效提升运行安全性，降低运维风险，保障电网平稳运行。
2、发电系统安全监控

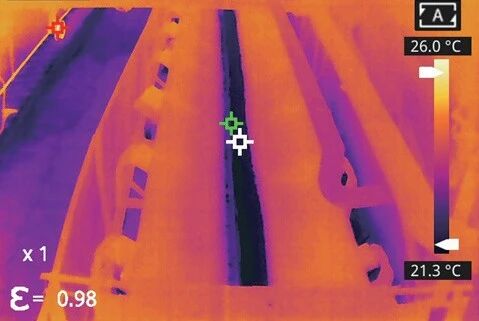

输煤皮带运行状态监测
红外热像仪在发电全过程中扮演着关键角色。在输煤皮带上方安装热成像筒机，可在输送带磨损初期，发现皮带温度异常区域。防止皮带进一步严重撕裂，避免重大经济损失。
输煤皮带运行状态监测

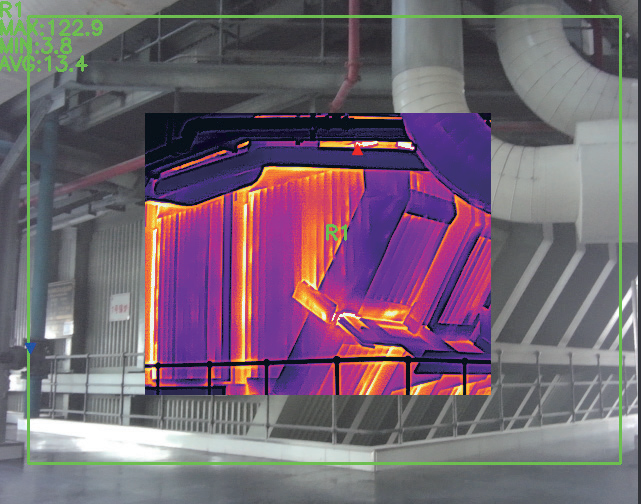

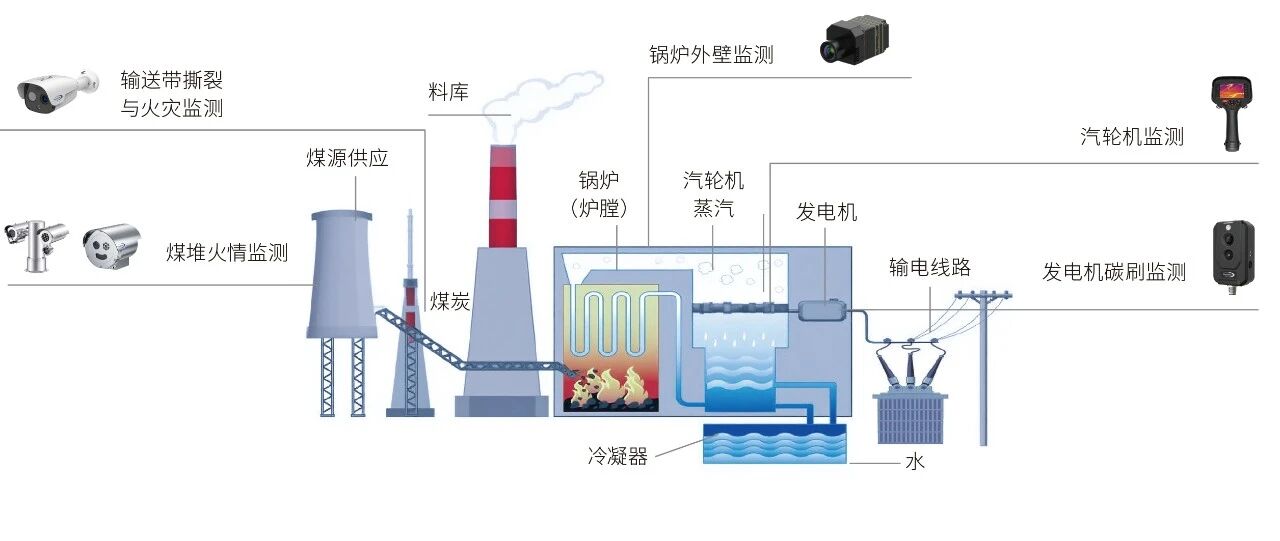

锅炉外壁温度监测及缺陷诊断
在发电区域，主要应用场景包括锅炉、发电机、蒸汽管道泄漏监测。睿创燧石红外热像仪扫描锅炉外壁，能够通过温度情况识别燃烧过程中早期的损耗迹象，监测能量转换阶段汽轮机的温度变化，并实时跟踪发电机碳刷及滑环的热状态，从而全面保障发电设备在各环节安全、稳定、高效运行。
3、输电线路监测
架空线路监测
睿创燧石红外热成像设备能够对架空输电线路实施全天候监测，实时识别杆塔、绝缘子、导线等关键部件的温度异常。系统还可检测线路周边野火、烟雾等安全隐患。同时，结合智能分析算法，可及时识别入侵与越界行为，显著提升输电线路运维的安全水平和运行效率。

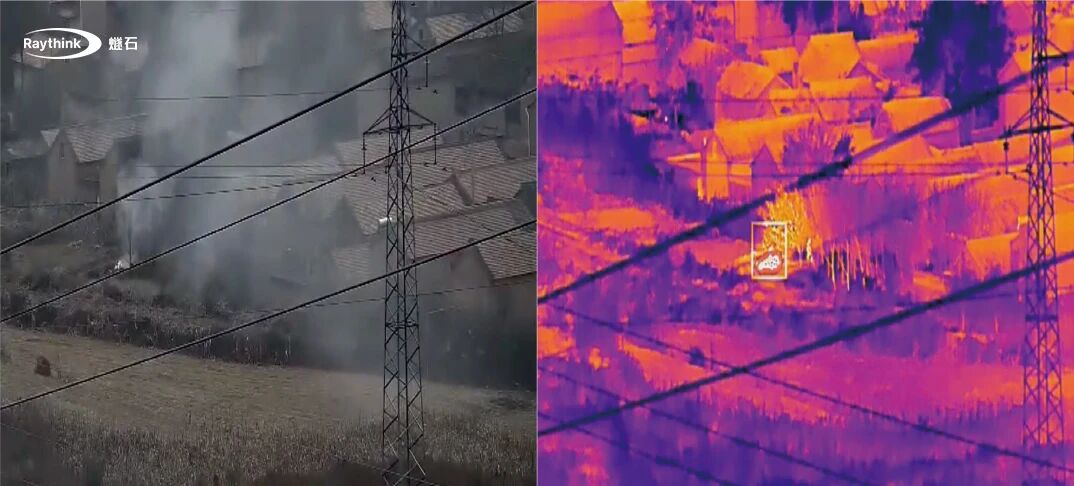

周边野火识别
电缆故障监测
睿创燧石双光谱卡片机TN220可以对受限空间内的线槽线缆进行实时监控，多点布控，实时监测电缆沟电缆温度变化。系统设有多级高温报警，可提前通知运维人员进行故障处理，有效降低事故发生概率。

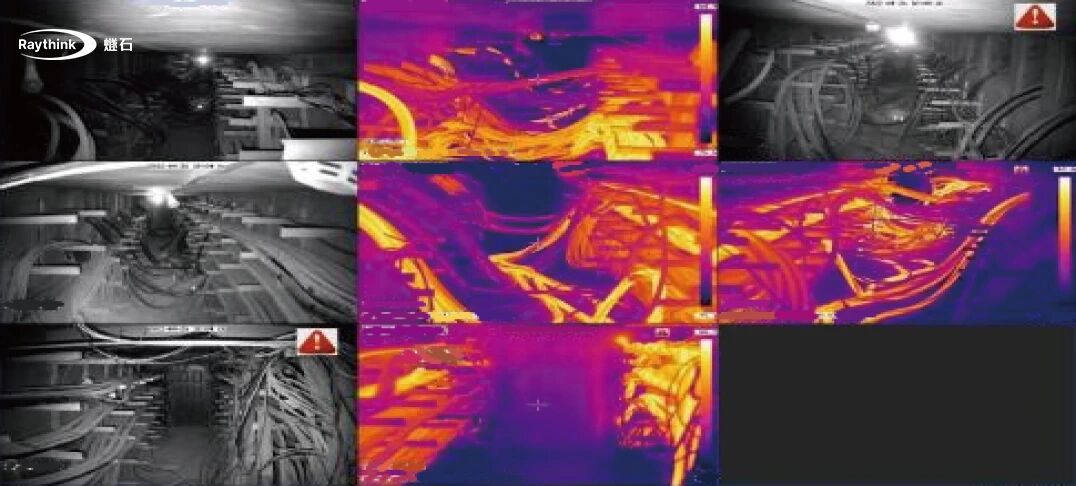

电缆沟/管道的多点监测
4、变电设备安全监控
变压器、电抗器等设备监测

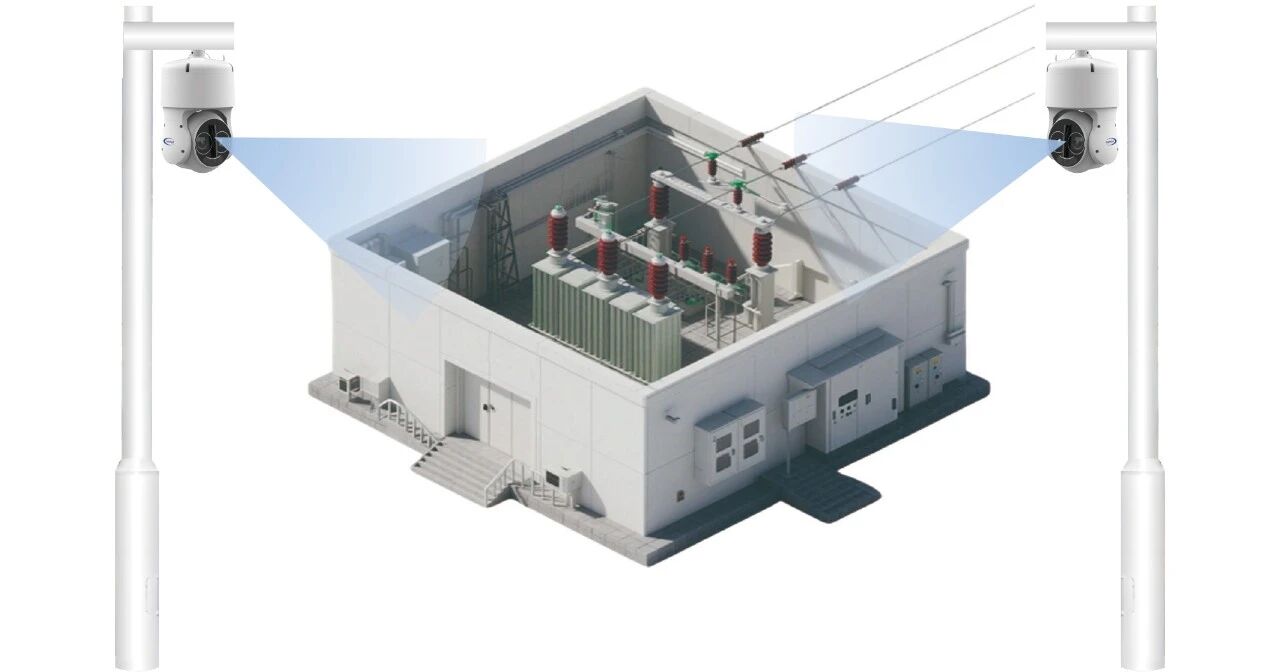

主变室配置不少于2个方向的双光谱热成像监控镜头，覆盖主变全部巡视区域，进行实时温度监测，及早发现热异常，有效防止设备故障，降低火灾风险。
GIS设备、断路器与刀闸开关监测
刀闸开关、断路器等设备因接头松动、触摸不良，运行中易产生不平衡负荷、过载、过热等隐患，进而引发安全事故。睿创燧石红外热像仪，可对GIS设备中多种热缺陷进行精准监测，包括导电回路的电流发热、穿墙套管的涡流损耗、套管表面污染以及端子接触发热等，确保关键变电设备安全可靠运行。

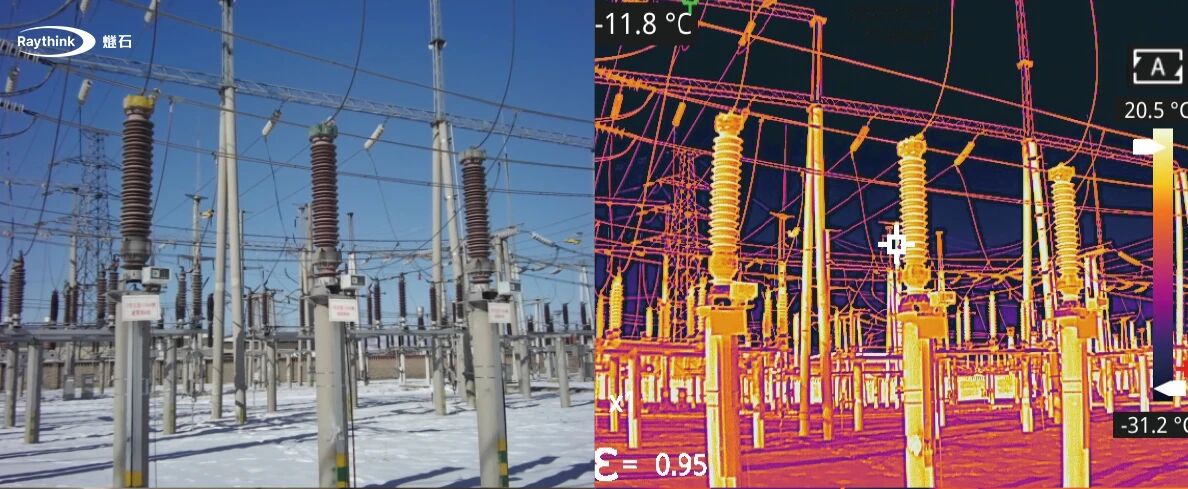

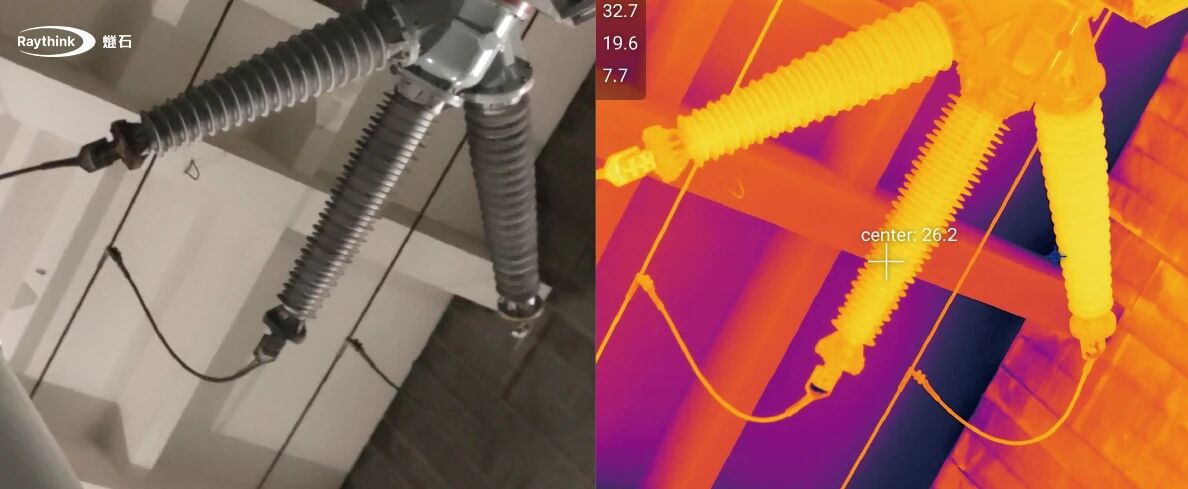

避雷器监测
GIS套管监测

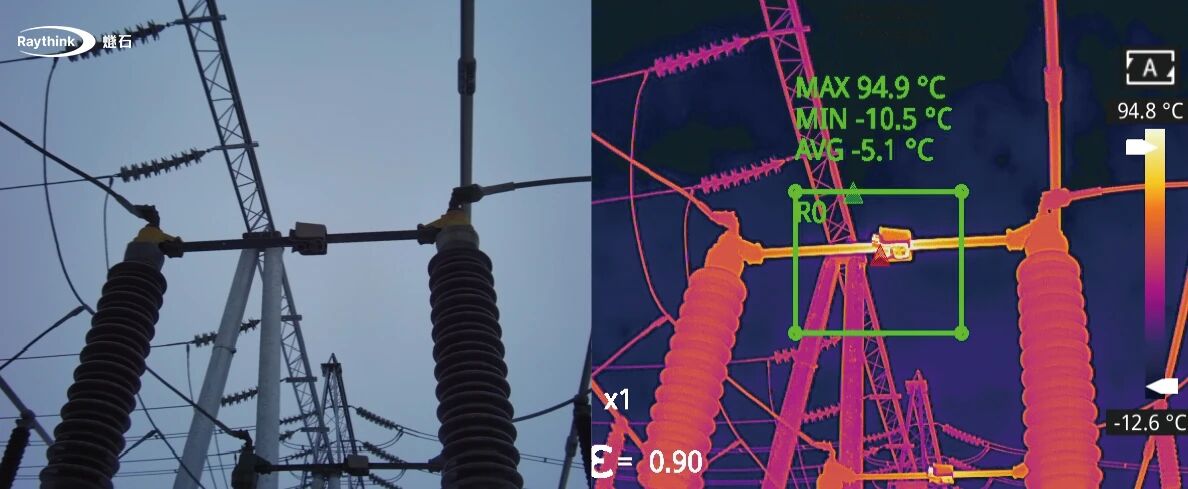

隔离刀闸监测
5、配电站开关柜的安全监控
高压柜、低压柜等内部设备复杂、空间狭小。睿创燧石双光谱测温卡片机体积小，易安装，配合后台软件，可实现数据记录、趋势分析、故障诊断、日常巡检等功能。相比于触头温度传感器，具有电磁环境更好、不受触头振动影响、可视范围从点提升到面、不影响绝缘等优势。

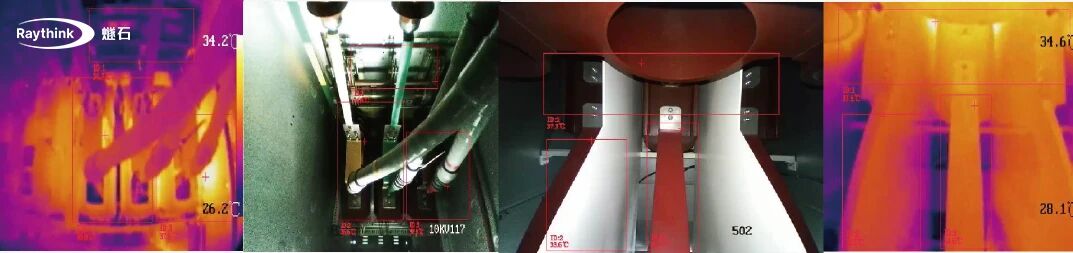

TN220双光测温卡片机双光监测
