本系统通过爆炸瞬间的闪光触发相机拍摄技术，进行图像采集，并采用事后地面高程测量手段，有效避免了地面高程变化对炸高测量精度的影响，精确测量出炸点。 本方案适用于沙弹或实弹对地近炸炸高测量。
【描述】

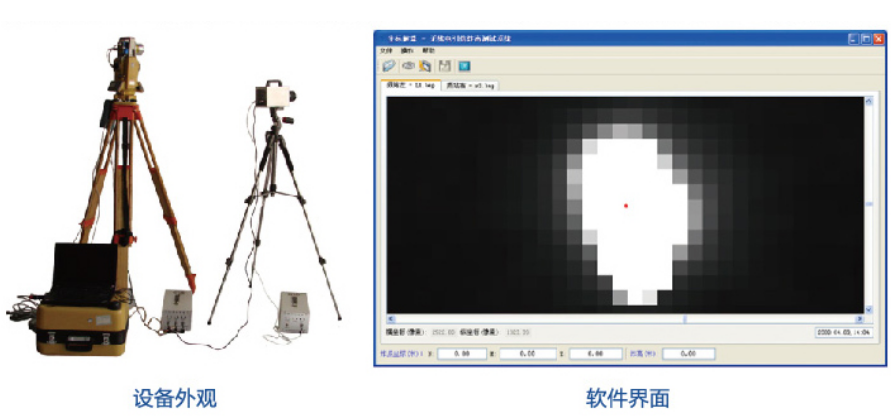

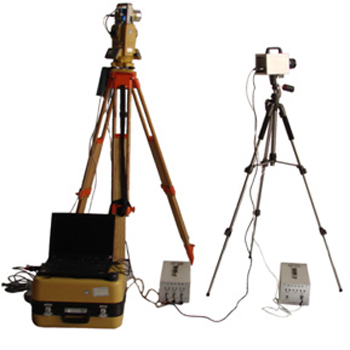

炸点坐标视觉测量系统通过爆炸瞬间的闪光触发相机拍摄技术，进行图像采集，并采用事后地面高程测量手段，有效避免了地面高程变化对炸高测量精度的影响，精确测量出炸点。
【基本原理】

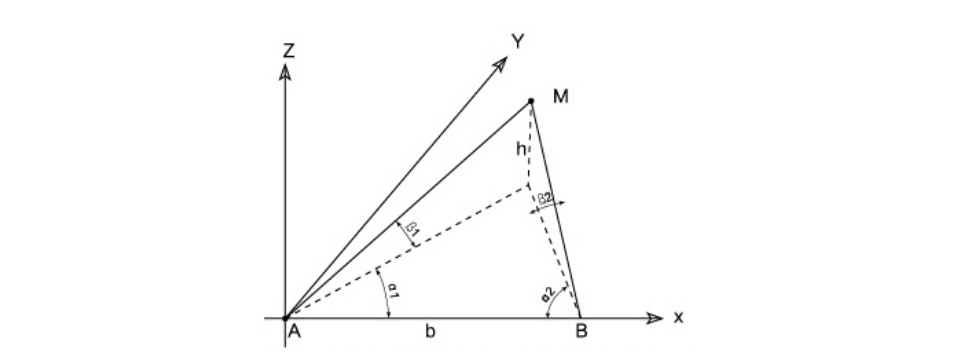

本方案采用“前方交汇测量”原理， A、B 两点分别放置两个全站仪，以A、B 连线为x轴，以A为原点，按照“右手法则”建立现场坐标系，用全站仪的测距功能测量出A、B两点的直线距离b；用测角功能分别测出A、B全站仪各自的方位角α1、α2和俯仰角α1、α2。在两全站仪建立的现场坐标系中，已知AB的距离值b和四个角度值α1、α2、α1、α2，根据空间立体几何关系，可解算出空间任意点M在现场坐标系的三维坐标。
【规格指标】
1、系统用于在野外环境下测量无线电近炸引信炸高，在引信或实弹爆炸瞬间，设备能够自动捕捉闪光图像，并依据该图像解算炸点距离地面的高度；
2、捕捉图像延迟时间：200μs；
3、炸高测试误差：?0.2m（相机距离落弹区中心1000m，视场范围200m）；
4、炸高测试量程：0 ~50m；
5、适应落弹区范围：半径250m（相机距离落弹区中心1000m条件下）；
6、系统展开时间：≤30min；
7、工作环境：外场，白天使用；
8、供电方式：铅酸电池供电；
9、工作温度：-15℃~45℃；
10、工作相对湿度：5~95% RH 无冷凝。

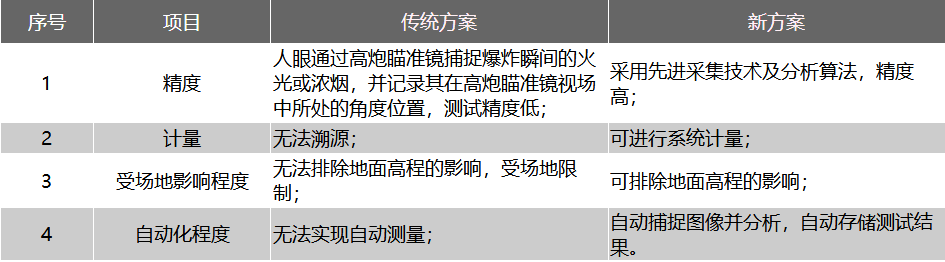

【解决方案价值对照表】
【应用扩展】此解决方案适用于沙弹或实弹对地近炸炸高测量。
