脉冲电子围栏周界报警系统解决方案

2013-06-20 15:08:58

来源:

1、概述

    电子围栏系统由脉冲电子围栏主机和前端探测围栏组成,电子围栏前端安装在被保护区域院墙的顶部,脉冲电子围栏主机安装在围墙的侧面。脉冲电子围栏主机将高压脉冲传输到前端探测围栏上,形成一堵电子围墙。脉冲电子围栏系统是防盗报警的第一道防线,当有人非法翻越围墙或破坏前端围栏时,脉冲电子围栏主机可立即将警情传送到管理中心,管理中心对报警信号进行接收和处理,识别出入侵位置,并开启声光报警器,提醒附近人员警觉;如果与监控系统联动,监控屏幕上可立即跳出入侵区域的现场实时画面,工作人员能迅速通知巡逻中的保安人员立刻赶往现场处理。

  脉冲电子围栏是传统的普通围墙与报警系统的完美结合,在具有普通围墙的阻挡作用的基础上,增加报警功能。与传统的红外对射相比,具有防护效果好,工作稳定,误报率低等显著优点,受到了越来越普及的使用。

  脉冲电子围栏系统具有:威慑、阻挡和报警三重功能。首先每隔10米悬挂一只“高压危险 请勿攀爬”的黄色警示牌,提醒路人和警告企图入侵者;其次,在原有的围墙顶部安装80厘米高的电子栅栏,增加了入侵者的入侵难度;最后,如果入侵者强行破坏电子栅栏入侵,电子围栏主机就会立即发出告警声音,提示保安室人员有人入侵,需要及时处理。

2、系统设计依据

《脉冲电子围栏安装及其安全运行》GB/T7946-2008

《安全防范工程技术规范》GB 50348-2004

《防盗报警控制器通用技术条件》GB 12663-2001

《入侵探测器 第4部分:主动红外入侵探测器》 GB 10408.4-2000

《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994

《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997

《民用建筑电气设计规范》JGJ/T16-92

《防盗报警控制器通用技术条件》GB 12663-2001

《安全防范系统验收规则》GA 308-2001

《安全防范工程程序与要求》GA/T 75-94

《入侵报警系统技术要求》GA/T 368-2001

《电气装置安装工程接地装置施工及验收规范》GB6510-92

《工业企业通讯接地设计规范》GBJ79-85

《智能建筑弱电工程设计施工图集》GJBT-471

《智能建筑设计标准》GB/T50314-2000

《弱电工程通用技术标书》DG/TJ08-603-2002

《安全防范工程技术规范》GB 50348-2004

《入侵探测器 第1部分:通用要求》 GB 10408.1-2000

《电气装置安装工程电缆线路施工及验收规范》GB50168-92

《安全防范系统通用图形符号》GA/T74-2000

《建筑电气安装工程质量检验评定标准》GYT253-88

3、脉冲电子围栏系统功能

3.1阻挡功能

  在原有围墙上安装4道或者6道电子围栏,增加了原有围墙的高度,加大了翻越的难度,同时,电子围栏的合金线上有高压脉冲,可以对攀爬者给予安全电击(此电压安全可靠对人体无直接伤害),逼迫攀爬者放弃入侵的想法,从而起到防护的效果。

3.2 威慑功能

  在围栏线上每隔10米安装一块黄色醒目标志的警示牌“高压危险 请勿攀爬”,告诫企图入侵者,让入侵者心理上产生恐惧,打消入侵行为。警示牌在夜间也有夜光功能,同样起到警示和威慑作用。

3.3 报警功能

  当入侵者执意要攀爬进入时,电子围栏会遭到破坏,造成合金线断路或者短路,此时,脉冲电子围栏主机就会发出报警信号。如果入侵者利用特殊手段,越过了电子围栏而没有发生报警,跳进围墙内侧时,会被埋地泄漏电缆探测到,及时发出报警信号。同时,安装在现场围界的声光报警装置会发出声光,使入侵者产生慌乱,而且,提醒周围的值班巡逻人员快速赶到报警地点。另一方面,报警中心的管理设备也会立即发出报警声音提示和现场电子地图准确方位提示,通知值班人员前去处理警情。报警发生的地点、时间都会电脑记录下来,存储1个月,用于日后备查。

3.4 联动功能

   当脉冲电子围栏主机发出报警信号的同时,为了能够快速看到入侵的现场情况,方便对现场情况处理,以及做到对报警现场情况进行快速录像,作为事故证据备用。脉冲电子围栏系统可以实现跟视频监控的联动功能,当某一个防区报警后,立即自动联动本防区的摄像机转移到报警发生地点,方便值班人及时查看现场视频图像。如果报警发生在夜间,还可以自动联动报警防区的灯光,即立即打开灯光,使入侵者暴露在灯光之下,难以逃脱。

4、脉冲电子围栏系统组成

  脉冲电子围栏系统由脉冲电子围栏主机、脉冲电子围栏前端和报警中心报警信号管理设备三部分组成。

  脉冲电子围栏主机的作用是产生脉冲高压信号、探测入侵行为、发出报警信号。

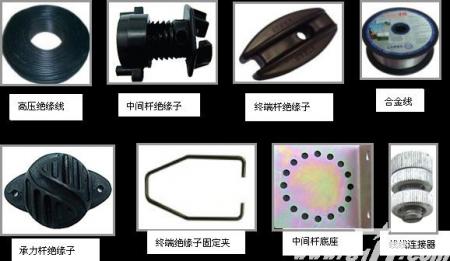

  脉冲电子围栏前端指安装在外围防区的围栏部分,主要包括:受力柱、承力柱、中间柱、受力柱绝缘子、承力柱绝缘子、中间柱绝缘子、多股合金线、线线连接器、紧线器、警示牌、避雷器、声光报警灯、高压绝缘线、万向底座等组成,电子围栏前端起到阻挡、安全电压电击和威慑等作用。

  报警中心报警信号管理设备有:报警管理控制主机、声光报警装置、电脑管理软件、周界地形电子地图显示。

  报警中心还有跟视频监控系统自动联动的设备,以及周界防区模拟沙盘等指示装置。

  根据客户要求,通过继电器可以跟周界灯光实现联动。

  根据客户要求,通过继电器可以跟周界广播实现联动。

  根据客户要求,通过继电器可以跟门禁系统实现联动。

5、脉冲电子围栏系统特点

5.1电子围栏主机差电压输出:周界的每条合金线上都有电击,相邻线之间有压差,使周界电子围栏无懈可击。

5.2 远程控制:使用安装在监控中心的多功能报警控制主机(或报警管理软件),通过RS485总线控制安装在周界防区内的多个电子围栏主机,用户可在监控中心直接控制前端电子围栏主机的布防/撤防等相关参数。

5.3 误报率极低:脉冲电子围栏系统克服了红外对射、微波探测器等的技术缺陷,使用各种防水设计的绝缘子,加大爬电距离,保证系统在能够报警的同时,免受各种气候条件的影响。

5.4无盲区、无死角——脉冲电子围栏可随地形的起伏拐弯进行安装,没有防范盲区和死角。

5.5系统绝对安全以及报警感知性:脉冲电子围栏系统和高压电网具有本质的区别,它采用了脉冲高电压(脉冲峰值5KV-10KV)低能量(小于5个焦耳)的打击方式,每秒钟发出一个高压脉冲信号,因而不会对人构成任何伤害。同时,脉冲电子围栏的柔性玻璃纤维中间杆和专用合金线,不支持人体的重量,又能感知入侵者的入侵行为,并发出报警信号,确保了系统的安全可靠。

5.6高低压工作模式转换:用户可以根据不同的需求自由切换工作模式。白天或有人在电子围栏附近作业时切换到低压工作模式,可使前端电子围栏的脉冲打击力度降低;在夜间或高警戒时段,可以恢复到高压脉冲工作模式,打击力度加强,防护效果最佳。

5.7具有主电/备电工作方式:在市电停电的情况下,脉冲电子围栏主机自动转换到备电工作方式,可以继续正常工作8小时,市电恢复后,又自动转换成主电工作方式。

6、脉冲电子围栏系统跟其他报警系统的比较

项 目

红外对射

张 力 网

高压电网

脉冲电子围栏

报警功能

误报率

有一定误报率

气候

易受气候影响

受气候影响

不受气候影响

不受影响

环境适应性

受地形地势影响

不受地形影响

不受地形影响

不受地形影响

威慑性

稍有

阻挡作用

安装调试

易安装

很难安装调试

一般

容易安装

直接成本

低(地形简单)高(地形复杂)

很高

稍高

稍高

综合成本

较高

7、脉冲电子围栏系统主要设备

7.1单个防区的脉冲电子围栏设备

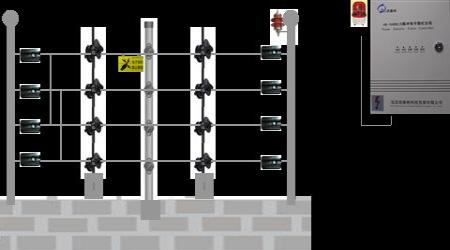

  脉冲电子围栏主机输出瞬间高压脉冲信号,脉冲电子围栏主机分为单防区和双防区,定压型和调压型,脉冲电子围栏主机安装在室内时,可以壁挂式安装,安装在室外时,一定要外加防雨箱,安装位置在周界防区内,壁挂或者落地式安装,电子围栏主机连接电子围栏前端,连接声光报警灯,通过RS485通讯接口连接报警中心的报警控制主机。单个防区的电子围栏所有设备连接图如下。



7.2脉冲电子围栏主机的技术参数

 ◆ 供电电源:交流220V±10%,50HZ

 ◆ 输出电压:高压5KV到8KV,低压700到2000伏。

 ◆ 最大能量:5J

 ◆ 脉冲间隔:≥1.0s

 ◆ 脉冲持续时间:≤0.1s

 ◆ 脉冲最大电量≤2.5mc

 ◆ 脉冲电流峰值≤10A

 ◆ 脉冲超过300mA的持续时间<1.5ms

 ◆ 后备电池:12V4AH

 ◆ 使用温度:-25℃~+55℃

 ◆ 电子围栏主机的功耗:单防区≤10瓦,双防区≤15瓦。

 ◆ 电子围栏主机外型尺寸:320*220*120

 ◆ 电子围栏主机重量:3公斤

 ◆ 电子围栏主机报警条件:电子围栏前端合金线发生断线或短路或搭地时,电子围栏主机报警。

  以下是单/双防区脉冲电子围栏主机和电子围栏专用控制键盘的实物图。

7.3 脉冲电子围栏前端设备明细

  脉冲电子围栏前端可以安装在围墙或围栏上,也可以落地式安装。

  当电子围栏前端安装在围墙上或者围栏上时,可以采用4线制、5线制或者6线制,安装方式可以垂直安装,也可以向外倾斜15度或者30度角安装。

  当电子围栏落地式安装时,可以采用8线制、10线制、12线制、14线制、16线制、18线制或者20线制。

  合金线线距:12~20mm。

  合金线:线径1.8mm(或2.0mm),高强度,低电阻,抗腐蚀专用合金线。

  绝缘子:防水设计、复合材料、耐腐蚀、高强度,用于高压绝缘。

  紧线器:复合材料、耐腐蚀、高强度,用于拉紧电子围栏合金线。

  避雷器:防止电子围栏主机遭到雷击。

  线线连接器: 用于合金线之间的固定连接。

  中间杆底座固定夹:用于连接中间杆和中间杆底座。

  中间杆万向底座:可以调节中间杆的倾斜角度。

  高压绝缘线:用于电子围栏主机和电子围栏前端之间的线路连接。

  电子围栏警示牌:每10米安装一只,有普通型和夜光型。用于警示提醒作用。

  声光报警器:安装在防区内脉冲电子围栏主机附近,用于防区报警后,声光报警提示。

受力柱:用于每个防区的首位处,以及直角拐弯处,起固定拉紧合金线的作用。

承力柱:用于直线段每25米1只承力柱或者钝角处1只承力柱,起加固电子围栏的作用。

  中间柱:当安装在围墙或围栏上时,中间柱间距一般不超过5米;当落地式安装时,中间过线杆间距一般不超过1.5米。

8、设计要点

8.1 防范等级

    设计脉冲电子围栏时,通常把防范等级分为三级:

① 一般防范,采用四线制,防区分段不大于300米。

  ② 中等防范,采用四线制或者六线制,防区分段不大于200米。

  ③ 高级防范,采用四线制或六线制,防区分段不大于100米。

(注:以上分级适合于安装在围墙上或围栏上的电子围栏系统,落地式电子围栏防范等级的设计可以参照执行)。

8.2 电子围栏系统的安全和环境设计要求

★ 脉冲电子围栏系统是带有瞬间高压电的设备,对于电子围栏主机本身的质量要求比较严格,所以,设备选型时,一定要选择已经通过《公安部安全防范报警系统产品质量监督检验测试中心(上海)》权威检测机构的型式检验的产品。

★ 不准在电子围栏线缆上接入大于安全电压的交流电源,当产品失效或发生故障时,应找专业厂家进行维修。

★ 电子围栏应与电力线路保持足够的安全距离。

★ 应防止植物沿电子围栏缆线向上生长。

★ 电子围栏主机应就近单独接地,不得与电力线路接地共用,接地电阻应小于4Ω。

★ 在空旷或有一定高度的地方,在雷电多发地区应单独安装避雷设施。
