智慧军营安防一体化平台

2013-12-11 15:41:00

来源:

前 言

营区作为部队日常工作、训练和生活的主要场所,是军队正规化、现代化建设和各类军事工业发展的物质基础,涉及重要的国家和军事秘密,因此营区的各类安全问题都是不容小视的。作为军队基础性的建设工作,安全营区建设是维护国家安定,确保实现全面建设小康社会与和谐社会的前提和基础。

“安全营区”借助规划手段,先进技术和管理理念,保障“稳定营区秩序的控制力”,控制住“危害营区秩序的破坏力”,最大程度地发挥营区的功能型、经济性、生态性和艺术性。确保官兵的工作、训练、生活不受威胁。实现营区稳定、安全、长效发展。

“智慧军营”集聚人的智慧,赋予物以智能,两方面互存互动、互促互补,以实现部队日常管理和军事活动最优化的发展新模式和新形态。其根本是要以人为本,汇人之慧,赋物以智,互促互补,实现部队日常管理和军事活动最优化。其核心是充分运用现代信息通信技术,最大限度地开发利用信息和知识资源。

系统概述

随着数字化营区、智能化营区的建设,部队营区管理进入信息化时代。利用高新技术预防、制止、打击犯罪(即技防),在营区安全防范三大手段(物防、技防、人防)中,技防逐渐占据了越来越重要的主导地位。但是,目前很多单位安全防护手段还是停留在装几个摄像机,设置几个红外报警的传统视频监控的基础上。建设的各子系统之间相对独立,无法实现数据和信息的共享,降低了设备安全防护的效率和作用。

智慧军营安防一体化解决方案是在传统的安防基础上,利用智慧军营系统建设理念,集聚人的智慧,赋予物以智能,将各类安全防护手段在统一的平台下进行管理,规范数据结构和接入标准,实现数据全网共享,设备全网贯通,打造智慧化的安全营区。

\

系统结构

“智慧军营”安防一体化平台,在智慧军营通用信息系统基础上,按照“数字化、智能化、网络化、互动化、协同化、融合化”要求,进行总体规划设计了系统的体系框架、功能组成,分层设计了系统的技术体系结构,梳理归纳了信息交换内容和交互方式,确定了系统研制须遵循的标准规范和可靠性设计指标。通过对军营内人与物及其行为的全面感知和互联互通,大幅优化并提升部队各项工作运行的效率和效益,实现工作更加便捷、环境更加友好、资源更加节约的可持续发展的军营,为部队全面建设和战斗力生长提供信息化平台支持。

\

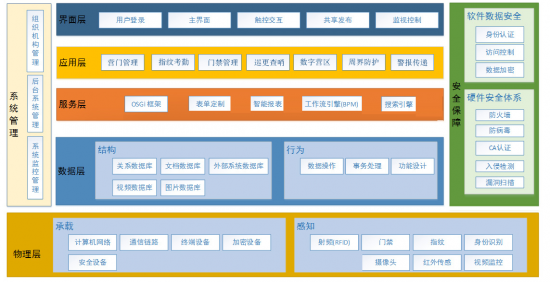

系统技术框架

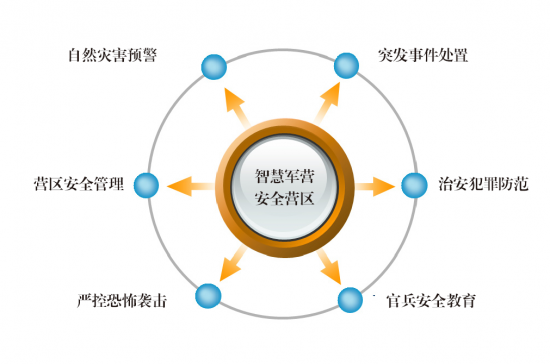

建设意义

● 有效消除部队各单元之间的空间距离障碍,实现部队营区服务的统一集中管理;

● 实现营区安全防范工作的信息化、高效化和节能化;

● 实现营区管理的飞速发展,真正将人、车、物智能管理起来;

● 实现办公自动化、信息管理电子化,为营区提供现代化的日常办公条件及丰富的综合信息服务;

● 实现人员管理自动化和办公处理自动化,以提高办公效率和管理水平;

● 实现各部门日常业务工作的规范化、电子化、标准化;

营门管理

营门管理子系统提供给门岗卫兵使用,对进出门营门的人员、车辆进行管理。利用二代身份证阅读器、指纹考勤机、车辆射频卡读卡器、摄像头、道闸(门)控制器等设备,实现内部人员、车辆进出管理和外来人员、访客进入营门管理。

1、车辆进出管理

单位内部车辆进出营门的时候,系统会判断车辆派遣的合法性,遇到违规外出的车辆,除现场告警外,同时将违规外出信息发送到值班室进行处理。对超时未归的车辆进行告警处理。

\

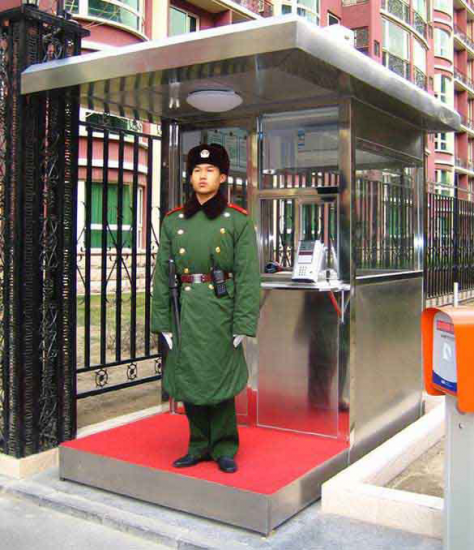

信息化岗哨

2、人员进出管理

单位内部人员进出营门的时候,系统会进行人员身份识别,判断是否有请假或休假等外出申请,遇到违规外出的,除现场告警外,同时将违规外出信息发送到值班室进行处理。对超假违规的人员进行告警处理。

\

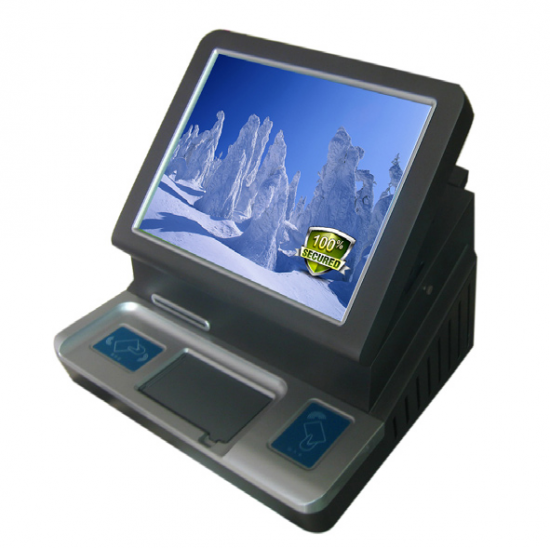

营门管理一体机

3、访客进出管理

利用二代身份证识别和车牌识别等技术,进行外来访客的身份识别和车辆信息的登记,对访客的行程进行跟踪处理,对超时、场所不一致的进行告警处理。二代身份证识别系统可定期更新公安系统公布的恐怖或犯罪分子信息,给营门的处置提供数据依据。

4、日常考勤管理

对驻地干部日常上下班进出营门进行考勤和统计。

\

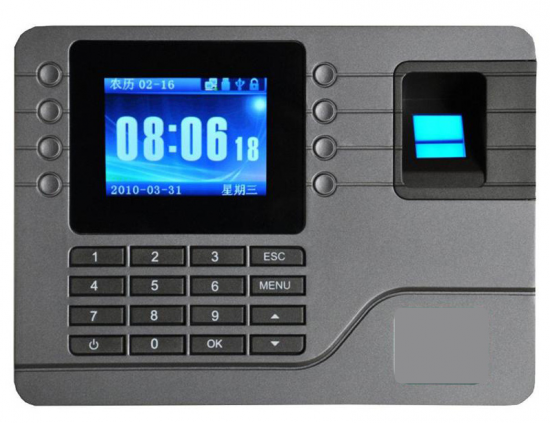

多功能指纹终端

5、营门告警处理

营门告警系统用于接收上级或值班室发送的各类告警和通知信息,同时,营门可将现场遇到的突发事件告警信息传送到值班室,现场打开声光告警等设备。

6、哨兵信息管理

对站岗放哨人员进行管理,记录每个班次的哨兵信息,配合查铺查哨功能,实现岗哨人员的电子化可靠管理。

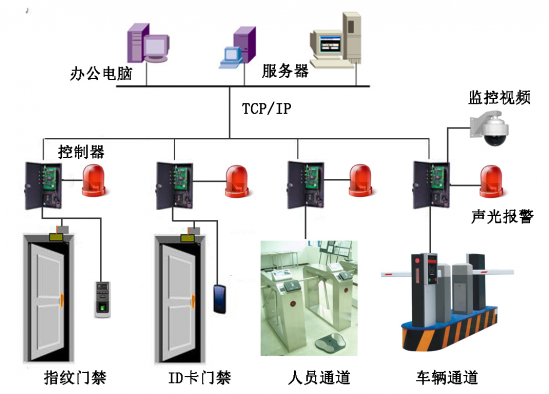

门禁管理

门禁管理子系统将营区内所有的门禁设备接入到系统中进行管理,实现人员进出的统一授权和进出记录的保存、查询、统计等功能。对重点部位的门禁系统可采取与视频联动,人员进出的时候除人员信息和时间等要素记录外,实现视频的同步捕捉保存。对未授权或非法进入的,系统进行现场声光告警,同时将告警信息发送到值班室进行处理。

\

1、授权管理

按进入的单位、库房类型等区分授权进入的人员和授权进入的时间,可根据实际业务需要进行多项规则设置。 包括:限时授权、限人授权等。在指定时间内,只有被授权的人员才能通过指纹、ID卡等进行门禁验证。

2、进出统计

各级人员可在自己的权限范围内,查询指定门禁上人员的进出记录,或查询某人在某时间范围内在营区内各地的进出记录等。

3、异常告警

系统对各类异常进行告警,包括设备异常失联,非法尝试进入,大门非正常开启等。

4、远程控制

系统使用人员在系统平台上可远程控制自己有权限开启或管理的门禁系统,功能包括:手动关闭禁止人员进入、远程开门等。

视频监控

视频监控系统是安防系统中最普遍使用的手段之一,根据视频信号的不通,可将视频设备划分为模拟信号设备和数字信号设备两类。智慧军营安防一体平台,利用数字化营区技术,将营区内安装的所有视频设备在数字地图上进行标注和管理。用户通过数字地图,可查看和控制自己有权限的视频设备。

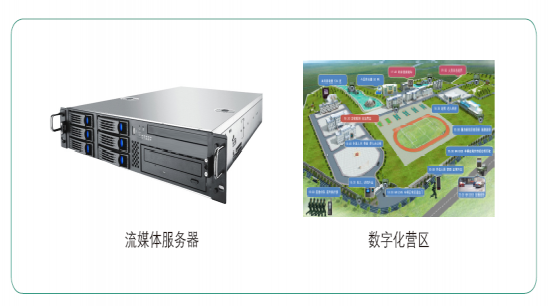

要实现视频的远程监控,就需要将各监控点的视频信号通过网络进行传输,传统的网络传输音视频等多媒体信息的方式是下载后再播放,而音视频文件一般都较大,所以需要的存储容量也较大,同时由于网络带宽的限制,下载常常要花数十分钟甚至数小时,多个用户无法同时调阅视频,这种处理方法占用带宽和延迟都比较大,为此,我们在传统的视频监控中引入了流媒体技术,将各点对外发布的视频信息作为流信息发布,提高视频的共享速度,降低带宽的占用。

\

1、终端管理

对营区内安装的各类监控设备进行管理,区分设备的类型和接口模式,在数字营区地图上进行位置的标注。

2、远程监控

通过计算机网络对单位管理范围内的各点的视频进行调阅和历史回放,对配置有云台的摄像机,可进行远程控制,实现远程监控管理。

3、授权管理

对营区视频设备进行分类授权,用户只可以查看和管理自己权限范围内的设备和设备的视频信息。

4、历史查询

视频记录数据量很大,因此视频监控录像都采用覆盖式记录,一般在硬盘中会保存半个月左右的视频。本系统采用智能转存模式,方便用户将重点时间,重点部位的视频进行转存,防止被覆盖。

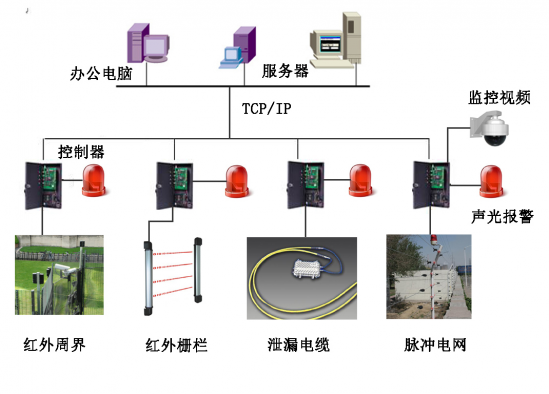

周界防护

周界防范即在防护区域的边界利用微波、红外、电子围栏等技术形成一道或可看见的、或不可见的“防护墙”,若当有人通过或欲通过时,相应的探测器即会发出报警信号送至值班室或控制中心的报警控制主机,同时发出声光报警、显示报警位置。重点部位可进行视频联动。

\

1、告警查询

管理人员可在系统中对各点的告警信息进行查询和统计,为单位确定防范计划和重点部位提供数据依据和决策支持;

2、联动控制

系统可将周界告警点设置与视频监控、声光告警等其他安防措施进行联动,当周界防护监测到入侵的时候自动关联摄像机到告警点,同时发送告警信息到值班室进行处理;

3、多点控制

除了安装在营区周边的周界防护外,系统还可以对重点部位,如兵器库大门、围墙等设置防护告警,在数字营区地图上进行标注和管理;

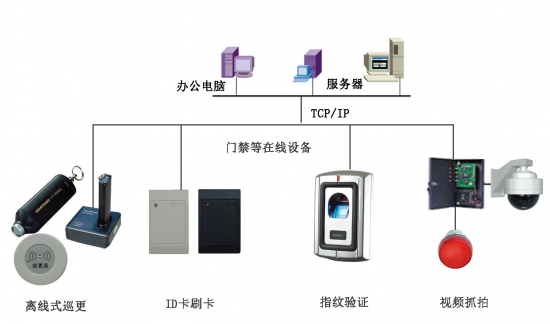

巡更查哨

巡更查哨模块是对营区内日常巡逻和查铺查哨的管理,将人员的日常巡逻进行电子化记录,实现记录可查。利用指纹考勤或视频设备实现查铺查哨的电子化管理。

\

1、查铺查哨

传统的查铺查哨存在监督难,不按时等特点,系统采用计算机和身份识别技术,实现现场和远程查铺查哨两种模式。现场模式:值班领导到各单位现场进行查铺查哨,在现场单位的指纹考勤设备上刷指纹验证身份,确定查铺查哨人员和时间;远程模式:值班领导利用计算机网络调阅单位的监控视频,系统进行现场视频照片的捕捉,记录捕捉时间和操作人信息;

2、巡更管理

巡更管理目前比较常见采用手持巡更设备到固定位置(巡更点)进行刷卡的模式,等巡更完成后,将手持设备中的数据导入到计算机中。系统除兼容此模式外,用户可利用各单位或地点安装的各类门禁考勤设备进行巡更人员身份的识别,实现在线模式的巡更,在线模式巡更相对传统模式的优点是人员身份识别和时间掌握更精准。

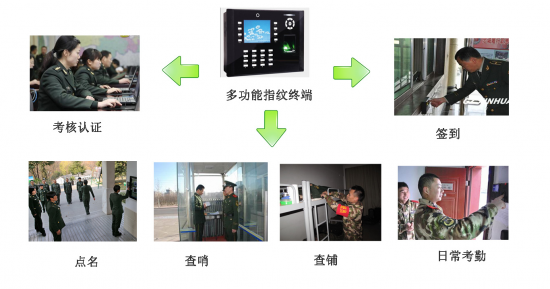

指纹考勤

指纹考勤模块,是将传统的指纹考勤在营区内进行拓展使用,利用人员指纹的唯一性,作为人员身份识别的方法,利用多功能指纹终端设备,实现上下班考勤、点名、巡更、查铺查哨、哨兵换岗登记、人员进出登记、门禁控制等。

\

1、点名

利用指纹终端实现远程下发点名,现场指纹身份验证识别技术,实现单位人员的远程精确管理。功能包括点名操作、历史查询、统计分析等;

2、查铺查哨

利用指纹终端对查铺查哨值班人员进行身份验证,记录查铺查哨时间、地点、人员等信息,历史记录可进行查询和统计;

3、日常考勤

利用指纹终端实现人员的请假、休假、上下班考勤等业务,系统根据人员进出营门的时间和业务规则进行匹配处理,对违规外出的进行告警操作;

4、考核认证

与网络考核系统相结合,对参加考试人员的身份进行指纹验证识别,确保考核的公正、公平;

5、业务签到

系统可根据需要设置如学习、会议等人员签到验证服务;

警报传递

代码一键发出,人员物资迅速集结,平战转换瞬间完成;警报传递模块利用计算机网络,将营区内所有显示屏、计算机、触摸屏等终端设备进行统一管理和警报信息的推送服务。指挥人员通过计算机,可向有权限操作的终端设备发送相应的指挥代码、警报和通知等信息。

\

1、灾害预警

系统与灾害预警系统对接,指挥员通过警报传递模块,将各类预警信息及时发送到各分队进行防范处理,降低灾害产生的破坏力。

2、突发告警

遇到突发事件,指挥员通过系统,将制定的预案和代码发送到对应的显示终端,指引相关单位进行突发事件处置。提高事件处置的响应速度和处理效率。

3、监控告警

营门、值班室等值班值勤岗位遇到突发事件通过终端设备可第一时间将告警信息进行传递和发布。

4、指挥调度

首长机关,通过控制终端,将各类指挥代码发送到指定的终端设备,终端设备受到代码后进行快速解析,并按相应的预案进行队伍的集结和任务的执行,提高了指挥调度的效率。

5、信息发布

充分利用各显示终端的功能,在日常办公中,可将通知公告、曝光台、电子板报等内容发布到显示终端中,实现单位内部信息的共享发布。
