智慧军营——某部队营房数字化管理方案

2017-12-25 15:03:13

来源:

概述

依据《军队营区数字化建设标准》,结合营区实际需求和现状情况,综合运用信息网络、自动控制和智能识别等技术。实现营区要素数字化、设施设备智能化、信息资源网络化和日常管理可视化。

应xx部队的要求,搭建模拟沙盘,用于演示软件系统的各项基本功能。可通过触摸屏直接进行各项执行操作、数据调阅、能耗分析等功能。

第一部分 营房数字化建设内容及软件功能

      \

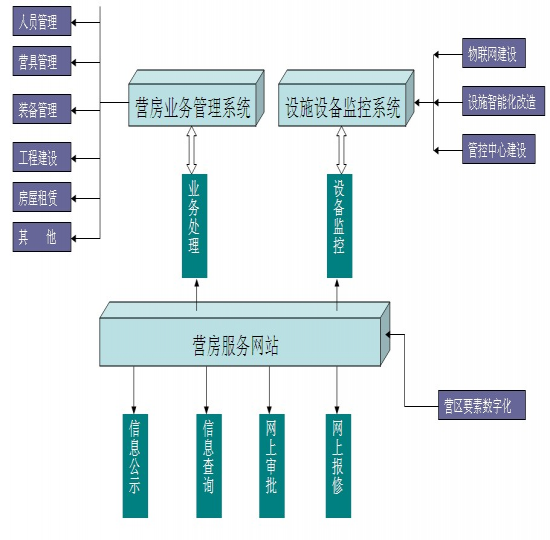

整体建设思路及相互关系拓扑图

注:本图仅说明整体构架的思路和形式,本期项目仅实施后续章节中的<五、设施设备监控系统>、<六、营具报修管理>、<七、智能视频识别系统>三部分)

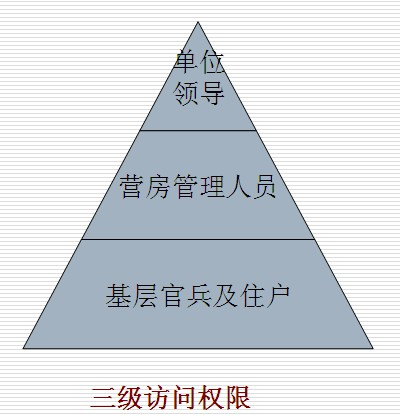

一、服务网站建设

• 公用信息界面

新闻、通知、公告发布;法规、知识查阅;建设、维修、水电消耗、住房分配等因信息公示。

• 管理决策界面

基础信息、管理信息、设备状况信息

• 业务处理界面

链接营房业务管理系统和设备监控系统

• 用户交互界面

营房维修、营具请领、物资使用、网上报修、意见反馈、工作评价等

\

二、建设营区物联网

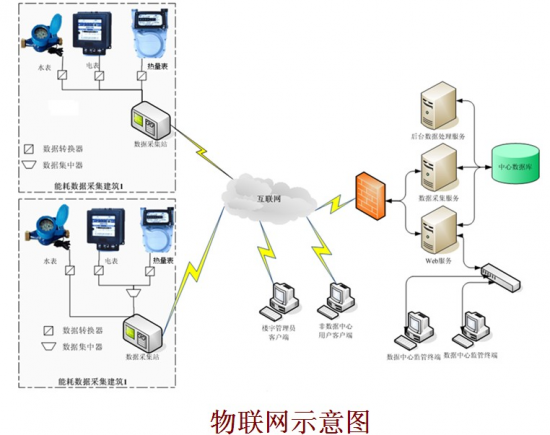

布设营区设备网,加装各类智能设备,联通局域网。最终搭建营区物联网,实现营区智能设备的在线监测及远程管控。

\

• 智能设备

是用来度量电、水、热(冷)量等建筑能耗信息,空气质量、水质、噪声等环境质量参数,电动阀、智能电闸等执行器件的各类设备仪表。

• 数据采集器

是在一个区域内进行上述各智能设备进行信息采集、处理和存储的设备。并通过有线网络/GPRS方式与数据中心交换数据。

• 数据中心

采集并存储其管理区域内各项监测数据,并对本区域内的数据进行处理、分析、展示和发布。

用户界面:通过权限登录,进行各项管理、查看、设定、录入等操作。

三、建立营区管控中心

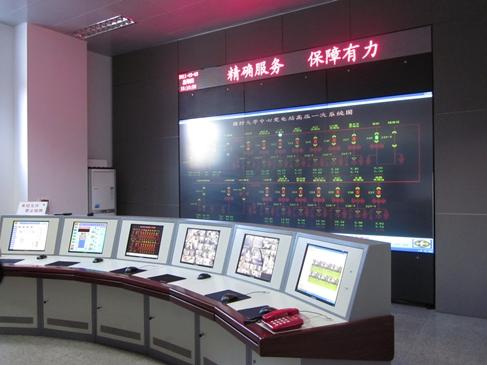

设立营区专用控制室,配置中央服务器,应用营房数字化综合管理系统,实现营房保障和营区设施设备集中管控。

\

(上图仅供参考)

四、设施设备智能节能改造

对营区供水、供电、供热等设施设备进行智能改造,实现设施设备智能管控。真正实现能源按需供给、耗能设备按需定时运行,提高用能效率。

• 恒压供水

• 消防水塔自动补水

• 锅炉系统自动控制

• 路灯自动控制

• 电热水炉自动控制

五、建设设施设备监控管理系统

• 水、电、暖等能源消耗情况实时掌握。能源消耗可视化、能耗数据图形化、用能管理精细化。

• 真正实现能源按需供给、耗能设备按需定时运行,提高用能效率。

• 供电、供水、供暖系统故障报警,减少故障损失,提高保障效率。

• 通过能源考核,深化定额管理,减少能源浪费。

• 监测并记录室内温度情况,自动调整供暖及空调系统运行状态,保障环境舒适度,降低能源消耗。

• 对各项环境参数实时监测并公布,实现营区环境变化动态分析和实时预警。

5.1 实时监测

运用软件,建立控制界面标准符号与供水、供电、供热系统各节点的对应关系,实现供水、供电、供热系统数据联动。并监测各智能设备的运行状况。

定时读取智能电表、智能水表、热量表的计量数据,实现营区水、电、热表远程抄录功能。

在线采集水质、温湿度、噪声、空气质量等检测设备数据。网上公布营区环境质量信息。

5.2 数据查询

各项监测数据长期保存。以直观的方式对这些结果进行显示。并能将上述结果存储导出为为文本文件、图像文件、Excel工作表等多种形式。

提供灵活多样的查询对比方式。实时数据查询、历史数据的查询、各种总量的查询等。可查看某一建筑单体的各项能耗堆积情况。也可查看某一单项能耗的分布情况。并自动生成年/月/日报表供管理者调阅。

5.3 设备智能控制

供水管网通过采集水压传感器压力变化数据,通过变频器自动控制水泵,实现营区恒压供水。根据需要发送电动水阀控制指令,实现水阀远程开断。

对于供电系统,线路检修或紧急情况时,可发送电闸关断指令。

供热管网建立自动控制流程系统,采集供热管网压力数据变化,自动调整电动调节阀,维持供热管网热力平衡。

定期向路灯控制器发送营区路灯夜间季节性开关控制时间。路灯控制器结合室外光线照度数据,自动实现路灯定时开关。

5.4 能耗指标管理

根据营区用能单位分配水电消耗指标,定期采集消耗数量,统计分析用电消耗情况,网上公示各单位水电指标、消耗数量、指标余额等信息。

对于分户按需预售用水、用电指标。当用水余额不足2M3时,用电余额不足50度时,自动发送短息提醒用户。消耗量超过预售指标后可自动/手动断供。

5.5 自动节能控制

定时自动调节建筑物供热入水口电动调节阀,实现建筑物按需分时供热。

智能三通混水阀根据气候补偿仪及室外温控仪指令,自动调节锅炉回水混水比例,实现利用率最优化。

通过室内温控仪和电动二通阀通讯连锁,实现室内恒温控制。

5.6 能效分析

通过对分层监测获得的能耗数据深入挖掘,提出横向对比、纵向层层深入对比的方法,可以准确找到企业系统中的能源浪费和节能潜力,评判管理或技术措施的实际节能效果。

5.7 能效考核

实现营区总体能耗监测及各单体能耗监测,将监测数据与总部水电暖消耗定额进行比较,以评估考核。

通过制定节能目标,帮助决策人员监管节能任务的实现过程,例如某月能耗超标了,主管领导能通过平台获得预警信息,然后指示下级进行检查或改进。

5.8设备管理及报警

实现水管泄露实时报警。

当电流过载、电压过限实时报警。

供热管网泄露即时报警。

营区环境参数异常即时报警。

六、营房报修管理系统

网上报修管理,主要依托网络资源,改变传统的单纯电话沟通方式,使原先的参与人员通过网上进行报修申请、审核、维修处理,提高管理水平。

该系统配置三个岗位:用户岗、管理岗、维修岗

• 用户岗

用户岗的人员通过系统,录入报修申请单,填写相关本次报修的信息,系统通过核心模块提供的流程操作,用户选择管理的人员,发送申请给管理人员。

• 管理岗

管理岗人员接收到信息后,打开用户提交的申请单,填写相关的处理意见,根据用户报修情况进行处理,如果营级能处理,就给维修岗发送信息;如果不能处理就给团级管理岗发送信息。

• 维修岗

维修岗人员接收信息后,安排人员给用户修理,同时修改申请单为维修状态;修理完毕后,维修岗人员改变申请单的状态为完成,同时登记本次维修费用;也需要给管理人员发送修理完毕通知;另外用户也要把本次的维修情况发送管理人员。

另说明:当营级不能自己组织人员进行维修时,需要向团级管理岗申请,团级审批后,给营级发送信息;最后由团级组织人员进行维修,维修结束后,由团级管理岗人员进行维修费用录入,也就是营级的维修费用记在团级。

• 其他功能

申请单维护

查看申请单的状态

修改申请单的状态

费用维护

根据申请单增加维修费用

根据申请单修改维修费用

待办提醒

报修申请主要通过待办信息进行提醒,如果用户发送报修申请,管理岗人

员的待办里就有信息,操作待办进行申请办理。

通知管理

通过此模块给相关人员发送维修进展情况。

统计功能

按时间段统计报修费用

七、智能视频识别系统

7.1 智能视频分析仪

智能视频分析仪的最大的创新点在于,通过视频编解码设备以及DSP平台,在嵌入式系统上完成对前端视频的智能分析,根据需要感知视频场景内的环境、人和物,并挖掘其中的人(物)行为、状态、身份信息、数量、轨迹等更深层次的元数据信息。智能视频分析仪通过感知环境、人和物,并挖掘出数据信息,即成为一个标准的、智能的物联网传感器。

7.2 车牌捕捉仪

车牌捕捉仪,通过内嵌DSP平台下的车牌捕捉算法,对输入的模拟视频内出现的车牌、车辆信息进行按需捕捉,生成照片进行存储和发送。

终端提供标准SDK接口协议,可通过RJ45、RS232/485等接口进行双向通讯,用于采集GPS位置、速度等信息。

7.3 人脸捕捉仪

人脸捕捉仪,是自动对视频场景内的人脸进行检测和捕捉的智能人脸采集终端。该终端基于DSP平台,1路视频输入,通过智能视频分析可实现对视频场景内的人脸进行捕捉和照片存档。

终端提供标准SDK接口协议,可通过RJ45、RS232/485等接口进行双向通讯,用于与其他设备进行集成应用。

安装在重要出入口,对通过的人群进行自动的人脸检测、照片捕捉存档,以供后期的人脸检索、黑名单/白名单比对。

第二部分 沙盘展示功能

\

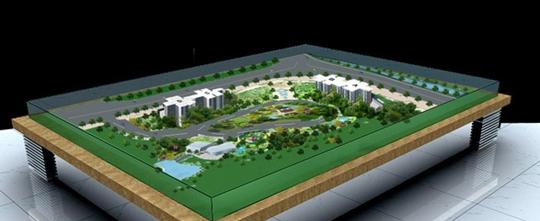

(图片仅供参考)

沙盘一侧增设两块触摸屏,屏幕显示能耗监控管理系统界面,进入监控系统界面后,于营区沙盘图上,任意查询分栋建筑、设施设备、管网等基础信息,营房住用、水电消耗、分类收费等管理信息,以及供水、供电、供热、环境监测等状态和参数信息。水阀开关、电闸通断等执行状态和动作显示。

同时,营房报修管理系统和智能视频监控系统可集中演示。
