第一章、系统概述

1.1系统需求

XXX部队已经建设好营区视频监控局域网（10/100M/100M以太网），要求新构建的视频监控系统能够合理的利用现有的网络。减少埋设视频监控传输线缆的工作量，从而降低整个系统的建设成本。营区监控点分布在不同的地点，在不改变原有局域网网络结构的情况下，把各个点的视频图像通过营区视频监控局域网传输，供首长和各级主管单位随时查阅、监控、管理。

要求各监控点的视频图像能在远程客户端、总控室进行调阅。图像声音能够实时传输。可以通过网络实现云台控制及摄像机的变焦、变倍等功能，同时能够在远程客户端、总控室记录各监控点的图像及声音信号。

网络视频监控系统必须提供完善的安全管理设制，严密的权限设制，避免非授权人员非法调阅各监控点的图像、声音信号，进一步提高军队信息化的安全管理模式。

主机采用嵌入式RTOS操作系统和高性能的H.264压缩算法，确保声音流畅，图像清晰。经过局域网传输后在接收端显示的图像无花屏和马赛克现象。

各监控点主要分布于办公楼、训练场、油库、弹药库、宿舍楼、出入口等重要部位。实现24小时全天候视频监控，进行实时监视和记录；   采用性能价格好的主流产品，各系统具有强大的智能化管理能力，为今后XXX部队的信息化管理提供一个开放的、灵活的、先进的和可扩展的平台。

1.2设计思想及设计依据

实用性、可靠性、先进性、可扩充性是进行本系统设计的主要思想，针对系统的要求，在设计中遵循智能化、模块化、标准化原则。

智能化：整个系统以管理中心为核心，采用网络式管理，实现联动、联网与集成，充分体现了系统的智能化。

模块化：整个系统中能用的设备均为模块设计，系统的结构也遵循了这一原则，这样系统层次分明，符合系统的可扩展性和国家标准工艺流程，便于使用、维护及系统扩容。

标准化：遵照XXX部队的严密保安和高度可靠性要求，系统中的设计和设备都执行标准化要求，各子系统中的主要设备均选用世界名牌产品，完全参照行业相关标准，充分体现系统的先进性和标准化的要求，将系统规范化、产品标准化作为重要的设计原则。

第2章    系统设计

2.1 营区视频监控系统的原理及构成

本次实施营区视频监控系统的核心设备是天津天地伟业公司的嵌入式硬盘录像主机TC-2800AN，TC-2800AN主机把从摄像机传送来的模拟视频信号数字化后经H.264压缩芯片压缩，压缩后的编码通过网络协议栈打包后发送到IP网上。网络上授权的用户可以直接用浏览器（如IE或Netscape Navigator等）或通过网络视频服务器集中管理软件观看图像，高级授权用户和系统管理员（超级用户）还可以控制摄像机云台镜头的动作或对系统参数进行配置。

2.1.1 前端监视部分

前端主要由摄像机、云台和报警传感器等组成，实现对现场的视音频的监控。该部分主要完成图像和声音的光、声/电转换，并把视音频信号和控制信号传送到中心控制部分。

1．所有摄像机采用标准摄像机，选用市场上主流产品，水平解像度不低于480线，信噪比大于48dB，均带有自动背光补偿、自动增益、自动白平衡，电子自动快门，摄像机配自动光圈镜头。

2．在重点部位配置可变焦超低照度彩色摄像机的球机，要求最低照度不高于0.01Lux，水平解像度不低于480线，。

3．在其它地方采用最低照度不高于1Lux彩色摄像机，要求可识别对象。

4．所有摄像点都实现实时监控、24小时录像。后端控制软件能够控制任何一个摄像点；

5．管理中心监视系统采用嵌入式数字中心集中管理软件进行管理；

6．对全系统电源、设备、信号通道按国家标准配置避雷设施，可抗连续雷击。

7．整个系统具有防破坏功能，当摄像机被拆除或线路被剪断时，会立即自动报警并显示具体位置。

8．所有线路穿管、槽保护；强、弱电线路分管敷设；管、柄使用金属镀锌管槽。

2.1.2 控制部分

中心控制部分是该系统的核心设备，主要由天津天地伟业公司的TC2800MD数字中心管理主机组成。通过专用解码芯片对前端采集到的视音频信号进行编码压缩，并完成对压缩后的所有视频信号和控制信号的网络传输。以及把客户端的控制信号传送到相应的外部设备。

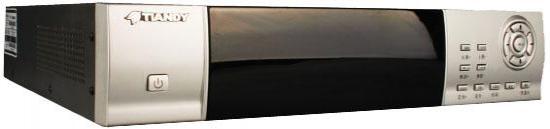

2.1.2.1 嵌入式数字硬盘录像主机TC-2800AN

嵌入式数字硬盘录像机采用TC-2800AN系列主机。TC-2800AN系列主机采用先进的H.264音视频数字化编码压缩处理技术，编码压缩后的视频图像数据可通过部队的视频监控专网进行传输，从而实现远程实时监控、录像以及报警等功能，可广泛应用于诸如军队、电信机房、银行、道路交通、学校、海关、连锁营业场所的远程视频监控以及本地局域网络方式下的监控。

产品优势：

ÿ 组网简单、扩容方便、标准开放、功能全面，特别适用于大中型的多点、远程、实时、集中监控系统；

ÿ 无须画面分割器、控制矩阵，提供功能强大的集中管理软件，实现画面智能切换，远程云镜控制等功能；

ÿ 采用嵌入式设计，产品体积小，功耗低，便于组网；

ÿ 视频编码标准采用H.264，图像质量和码率可调，便于IP传输； ÿ 图像监控分辨率最高达D1（720×576），最高25帧/秒（PAL）、30帧/秒（NTSC）；

ÿ 10/100MBASE-T以太网接口，支持远程维护、浏览和录像；

ÿ 网络协议支持：TCP/IP、UDP、DHCP、HTTP、RTP；

ÿ 支持动态IP。通过配合路由器可实现域名绑定形式，来锁定动态IP，实现远程监控。

ÿ 支持音频传输，音频编码标准采用G.726；

ÿ 支持报警输入、输出；

ÿ 支持多用户同时对远程一个或多个监控点实施监控录像；

ÿ 支持PSTN、ISDN、XDSL、DDN等多种路由方式远程监控、录像；

ÿ 内置WEB服务器，实现远程软件升级和管理；

ÿ 基于专业嵌入式平台，系统稳定可靠免维护，全中文管理界面，授权分级管理，强大日志管理功能；

ÿ 主机符合国家关于监控主机的GB20815-2006标准

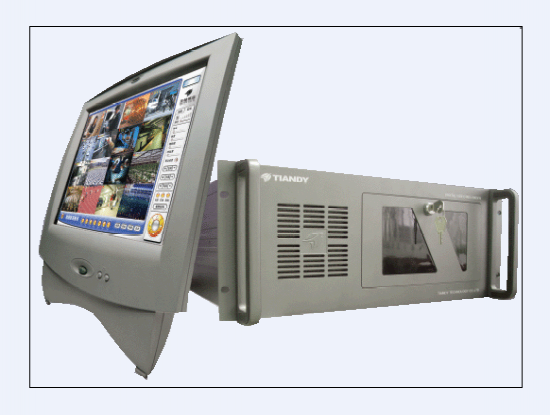

2.1.3 数字中心服务器系统

在客户端完成图像和声音信号的接收和解压缩，以及把用户的指令转成相应的控制信号并发送到中心控制部分。

·分布式结构提供无限硬件存储容量，与常规CCTV设备紧密结合

·友好的图标界面，用拖-拉或鼠标点击指令，可自动切换硬件解码服务器上电视墙

·多层进入权限，安全可靠的用户进入途径

·连续的、计划性的，或以突发事件为基础的先进录像和事件存储能力

·拥有普通DVR软件的功能，能够支持多场所的中央监控，不受地理限制

·强有力的调查和视频档案搜索工具可以按时间、日期、动作程度、报警和用户定义标签进行搜索

·使用数字水印，提供数字鉴定和不可更改录像和保护

·提供DVS软件开发包（SDK），提高了与第三方安全系统和信息管理系统（MISs）的集成能力

·实现电子地图、视频图像双屏显示，报警信息可直观在地图上闪动，便于快速处理警情。

·提供DVS软件开发包（SDK），提高了与第三方安全系统和信息管理系统（MISs）的集成能力

2.1.2.1 Web端

·监控用计算机只要具备上网浏览功能就可以进入该监控系统，不需要安装任何应用软件，是典型的B/S结构。

·IE浏览器可实现录像、回放。

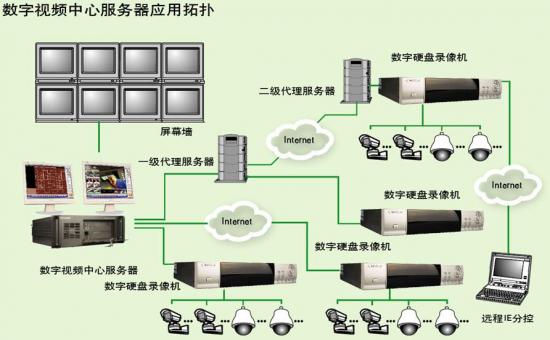

2.2 系统的拓扑结构图

XXX部队网络视频监控系统拓扑结构图如下：
