天翼讯通光纤矩阵在军队指挥调度领域的应用方案

2015-08-11 09:02:39

来源：

一、概述

信息化是当今世界发展的重要趋势，信息技术的高速发展，以前所未有的速度推动着世界新军事革命向前迈进，信息已成为军事领域最活跃的因素。在指挥中心大信息量、高数据流以及多路监控业务需求的情况下，安全可靠的信息传输通道能够灵活方便地提供一个内容丰富、准确高效的信息图像传输平台，能够对各种视频信号、和相关资讯进行实时的监控和智能化管理，使监管人员能及时提出预案、方案和决策意见，确保指挥系统的决策、命令能够稳妥迅速地传达执行并反馈，从而保证整个指挥系统具有联动性、高效性、完整性。

军队指挥调度系统作为作战分析决策重要平台，其核心部分由多媒体调度、音视频通信、GPS/北斗定位、GIS地理信息及安全防护等信多个息交互系统共同构建。战争时期，它肩负着战时资源调配、战略分析制定、作战任务下达、战况实时反馈及作战信息、数据、人员交互的任务。在和平时期，它支持军事演练、模拟决策、多部队集中会议及军队驻地的侦查信息动态监测等相关防务工作的顺利进行。军队指挥调度系统直接关系到国家安全、人民生命财产安全、边防安全和军队作战能力等重大问题，它的稳定运行是保护国家安全的重要保障之一。

二、系统需求分析

作战指挥中心主要包括大屏幕显示系统、指挥大厅LED信息发布系统、语音指挥调度系统、战术分析电子沙盘系统、战术分析会议系统、中央集成控制系统、指挥中心桌面信息系统、哨位报警报告系统、现场图像采集系统、网上教育训练系统、不间断供电系统，实现“动中通联、动中可视、动中定位、动中管控” 目标。部队指挥调度体系在通信上有其特殊性，要求多媒体调度具有高度的安全性和稳定性，同时也拥有更敏捷的运行能力，所以在整个系统上会有更多特殊的需求点：

1、可将下级所有部队信息汇集到军区指挥调度中心，亦可将指挥调度中心下达的指令或分发的资料传递给下级所有部队或指定部队。通过指挥中心的权限设定和安全密令，下级部队间可查看指定的一个或多个部队传递的信息，提高沟效率。

2、指挥决策大屏上能够灵活地同时呈现GPS/北斗定位系统信息、GIS地理信息、以及下级部队提交的各类音视信息或其它资料，以便进行信息对比分析，提高作战决策速度。

3、信号能够进行长距无损传输处理，主干线材能够更好应对战争可能引发的高温、电磁干扰及酸碱失衡等恶劣环境。采用当下可保障信号更安全传输的材料，降低信息被窃取的风险。

4、决策过程能够同步记录，方便作战信息整合，依靠客观资料存档克服人脑的记忆局限，提高决策参考资源的准确性。同时资料存档有利于后期分析战事，提升作战水平。

5、指挥调度中心和下级部队能够即时查看相应的信息，要求信息传递交互敏捷高效。

三、方案设计原则

军队指挥调度的多媒体调度系统的设计要咬定“高效”、“安全”、“稳定”这三个因素不放松，在此基础上坚持智能化、人性化的设计原则：

1、敏捷高效。系统内信息、数据、通讯员及决策员之间可进行即时交互，无延迟，各分队人员分布、装备配备、所处位置、战斗进展状况等通过大屏幕尽收眼底，网上搜索、监控、指挥、调配和装备转移等任务有序进行。

2、信息安全。系统光纤化使敌方难以通过物理手段或软件手段这两者中的任何一种窃取我方信息。

3、稳定可靠。系统性能稳定，双光纤信息备份，双冗余电源供电，强制散热，可长时间无障碍工作，不延误战机；坚固、稳定的传输通道保障了现场音视频信号保真、实时的远程传递。

4、便于扩展。系统预留扩展空间，方便后期更多不同信号的接入，增强系统适应能力。

5、智能化、人性化。利用现代智能化控制手段，KVM切换实现人机分离、Scaler技术无缝完美切换，让系统使用更简便且操作流程符合用户习惯。

四、方案设计详解

1、通过光纤传输设备将多达288个处于不同地区的下级部队信息统一汇聚到军区指挥中心，最远的距离可达到80公里。光纤独有的抗电磁干扰、没有电磁辐射、不被窃听，不会产生串讯的干扰等特点以及耐酸、耐碱的超强环境适应性，决定了光纤非常适合于作战需求的远距离传输。

2、指挥中心的光纤矩阵系统负责接收来自288个下级部队的单点信息，每个单点可同时接入不同接口的视频信号、音频信号、电话、以太网、USB键盘鼠标等各种信号。指挥中心根据所需信息自由调取。并可将信息命令快速下达给相关单位。

3、指挥中心的大屏幕呈现系统最多可选择来自不同下级部队的音视频信息或GPS/北斗定位系统、GIS地理信息系统等16种信号同时显示，以便进行信息对比分析。

4、指挥调度系统可全程记录指挥中心整个指挥过程的视音频信息，并及时储存管理，方便后期使用时随时调取。

5、系统内嵌局域网控制，与部队内部局域网相连，使用人员只需通过手持设备登录局域网IP地址实现的一键信息调用，整个系统更加智能化、人性化，符合现代军事信息化建设的要求。

6、指挥中心可根据各地区下级部队的级别情况，设置权限密钥，288个不同地区下级部队在所拥有的操作权限内可自由调取相关信息。

7、多功能操作台上安放有显示器，控制键盘，电话机，电脑键盘，对讲话筒，超短波基地台或手持无线对讲机，打印机及其他相关设备。整个系统操作多样化、灵活可用、模块化设计更加便捷、丰富的输入输出接口随意配置，安全可靠、实用方便！

产品应用拓扑图：

五、方案组成及设备清单

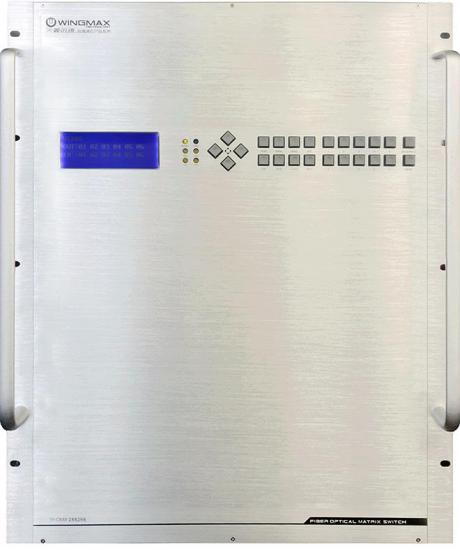

1、高清KVM光矩阵系列：TY-OMX288288，支持288路光纤信号输入、288路光纤信号输出，以光纤作为传输介质，采用全数字非压缩技术，实现图像点对点的完美显示。配合HF系列KVM光端机可实现正真零延迟光纤KVM切换、人机分离；配合Scaler功能光端机可实现键盘、鼠标、显示器高速无缝完美切换；配合无线路由和中控，可实现终端浏览器及智能手机、平板电脑等智能终端灵活控制。光纤独有的抗电磁干扰、没有电磁辐射、不易被窃听、不会产生串讯的干扰特点更适合于国防、航空、涉密等行业。

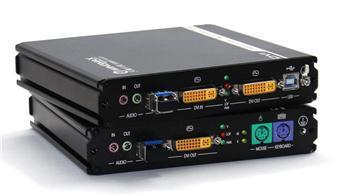

2、高清光端机系列：自主专利、FPGA设计，一根LC接口光纤，支持DVI,VGA,HDMI,SDI接口，可将多种业务超远距离传输，最远可传输80Km；KVM功能使得键盘鼠标即可实现远程控制切换；强大的Scaler技术任意缩放分辨率；全数字、纯透明，无延迟、无压缩、无丢帧传输；高分辨率、EDID读写按钮等特色功能，适用于高要求指挥调度中心。

2、TY-RACK-4U集中型混插机框，是一款集中管理的机架式中心系统，可以插入多业务视频光端机系列卡片，多口光纤收发器系列卡片。

序号	产品名称	型号	数量
1	KVM光纤矩阵	TY-OMX288288	1套
2	DVI高清KVM光端机	TY-HFD321/RX	145台
	VGA高清KVM光端机	TY-HFV301S/RX	143台
3	DVI高清KVM光端机	TY-HFD321/TX	98台
4	SDI高清KVM光端机	TY-HFS301/TX	46台
5	VGA高清KVM光端机	TY-HFV321/TX	84台
6	CVBS高清KVM光端机	TY-HFC321/TX	60台
7	混插机框	TY-RACK-4U	50台
8	无线路由器		1台
9	中控		1套
