基于RFID技术的UHF超高频RFID枪支管理系统

2018-01-11 11:21:11

来源:

1. 背景

 信息化建设作为未来军队的努力方向,不论分属那个军兵种,以信息资源的开发利用为核心的信息化建设工作,已纳入军队建设的日程。 以信息技术为核心的新军事革命正在引起军事领域的深刻变革,这场变革的实质是工业社会的机械化军事形态向信息社会的信息化军事形态转变。伴随这一历史性转变,军队信息化成为加速实现军队现代化的重要手段,同时也成为军队现代化建设的重要内容。

RFID(RadioFrequencyIdentification,即射频识别)技术是从20世纪80年代走向成熟的一项自动识别技术,比传统的条形码等其他识别技术有许多优势,它存储信息量更大,存储内容可动态改变、读取目标距离更远、可同时识别多个目标,其自动的、实时的识别能力尤其适合部队对人员、车辆和军械、物资进出的军事化管理要求。

枪支是一种具有很大危险性的专用特用武器,主要是震慑犯罪的特殊工具,因此枪支的管理工作显得尤为重要。基于RFID技术的枪支管理系统,在枪支日常的存放、出入库、运送、使用、携带、归还等各个环节对其进行有效监控与管理,将可以最多限度的提高监管力度,避免应监管不到位会给国家和社会带来重大安全隐患。

深圳市铨顺宏科技有限公司专注ThingMagic UHF超高频RFID模组,ThingMagic UHF超高频RFID读写设备的供应,我司已经配合多家RFID系统集成商看到RFID技术应用在RFID珠宝管理,RFID服装供应链管理,RFID图书档案管理,RFID仓储物流管理,RFID银行钱箱管理,RFID机场行李分拣等方面的成果。

2. RFID系统概述
     RFID射频识别技术,是一种基于电磁波原理的远距离自动识别系统,其利用射频信号通过空间耦合实现无接触信息传递并通过所传递的信息实现物品在不同状态(移动、静止)下的自动识别,从而实现目标的自动化管理。系统可根据不同的管理要求进行网络管理,实现远距离射频识别的网络化应用。
基于枪支管理的RFID系统采用超高频短波频率(发射、接收频率902-928MHz)实现可靠的全双工无线数据通信。电子标签采用嵌入式微处理器,并在嵌入式软件的控制下,实现双向通信及信息碰撞处理等功能,识读设备可同时识别多个目标;系统能可靠识别高速快速移动的目标,识别距离不小于5米,识别无盲区,无微波辐射对人体的伤害,信号绕射穿透力强,信息安全和保密性能高,操作使用方便,可适应多种不同的应用环境。
        RFID技术在枪支管理系统中的应用,在枪支的出入库及归还环节进行有效的监控,可以实现部队枪支管理的自动化、信息化和智能化;能有效、准确、智能化地对枪支库存状态、出入库房的枪支信息进行自动采集;对枪支的维护信息进行快速的查询、统计,从而建立起部队枪支管理的数字化信息管理系统,为人工的传统管理方式提供了高科技管理手段。
        3. 系统设计
        3.1 系统架构

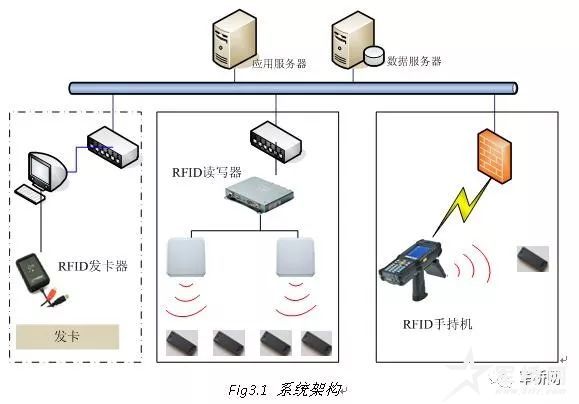

  RFID枪支管理系统包括用于标识枪支唯一信息的RFID抗金属标签、用于收发信号的RFID天线、RFID读写器以及一套应用管理软件。系统整体的架构如图:

 3.2发卡

 利用RFID发卡器,将枪支身份信息写入RFID标签中,并将RFID标签绑定到对应的枪支上,生成枪支管理的基础数据信息。
       3.3出入库管理

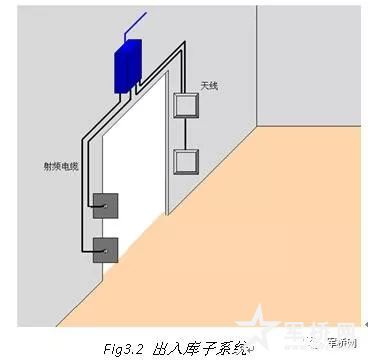

       在枪支出入库点部署RFID识别设备,如图:

枪支在出入库时,RFID读写器通过天线发射射频信号,枪支上的RFID标签获取到感应电流,从而RFID标签获得能力被激活并向读写器发送出自身的编码等信息,读写器接收到信息并通过网络上传到枪支管理应用系统,系统自动完成枪支身份的识别、登记枪械信息,如枪械型号、枪械编号、出入时间、经手人、批准人等;并实时掌握枪械的流向。

?同时,系统还可以进行领用人的身份及权限的验证,出现不符时,系统会自动报警。系统可以提供查询、分析统计、打印等功能,大幅提高部队枪支管理的信息化水平。
     3.4盘点
     盘点前,将枪支信息下载到手持RFID设备。盘点期间,错置和缺失的枪弹均会着重在应用程序上。操作员可通过用户界面更新库存盘点结果。盘点完毕后,在应用程序连接计算机网络时,将数据结果上传到RFID系统.盘点工作方式如图:

库存盘点指更新枪弹位置,识别错置或缺失的枪弹。与条形码不同,RFID 阅读器不单独读取标签,并且保持RFID标签与机柜的位置关联关系。因此在扫描标签的过程中,如果发现缺失或新出现的枪弹,则能够向操作员发出警报。

4. 设备选型

基于RFID技术的枪支管理系统在枪支管理应用中,可以减少人工干预,提高作业效率,避免了人工统计,减少人为差错,实现枪支管理,自动化、智能化、信息化,有效地保障武器的安全管理和安全使用。
本系统中,RFID数据采集的速度和准确性至关重要,其核心的设备在固定式RFID读写器和RFID手持设备。
 4.1 RFID读写器

 固定式读写器部署在枪支出入库大门口,需要对进出的枪支标签信息进行快速准确的采集。
      ThingMagic M6是一款四通道的超高频RFID读写器,其具备750标签/秒的高速读取能力,最多可同时连接4路天线工作,覆盖范围更广,快速采集数据的同时保证不漏读。同时,ThingMagic M6具备超强的抗干扰能力,可适应各种恶劣的工业环境,支持WIFI连接,可更简便灵活的部署在实际应用中。

4.2 RFID手持设备
      本系统中,RFID手持设备主要用来进行单个枪支信息的快速识别、定位并应用于盘点,其涉及到的功能比较多,应用范围广,这就对设备中的RFID读取模块提出了更高的要求。

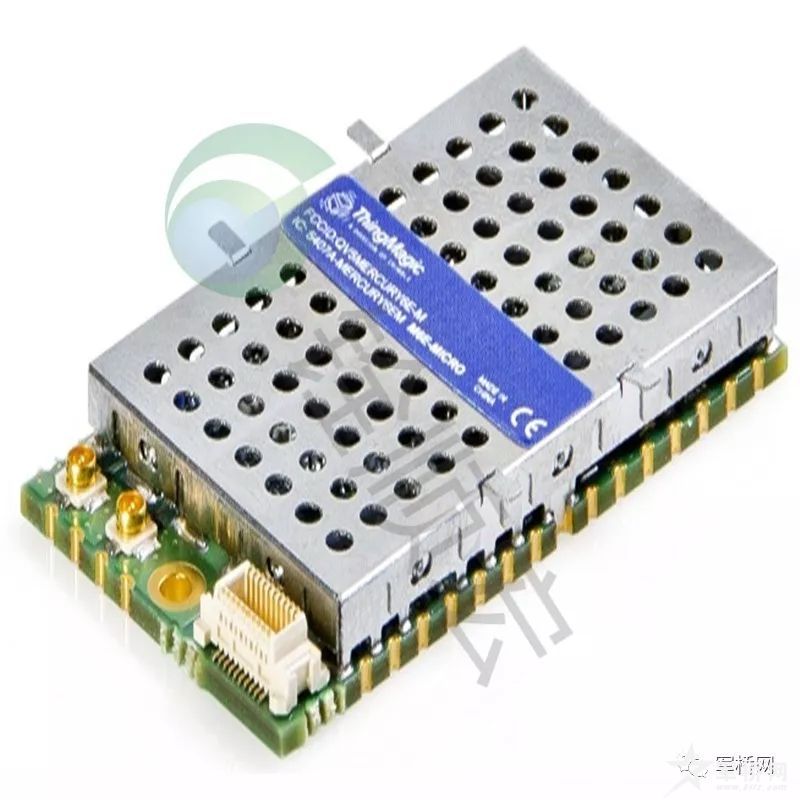

      ThingMagic M6e-Micro,一款采用超小型模组结构设计和优异的“快速搜索算法”的超高频RFID模具,可以嵌入到各种常用的手持和便携式设备中。它对标签的读取速度高达750标签/秒,功耗低,接收指令后反应快速。同时,其拥有超群的多标签防碰撞算法,特别适用于仓库盘点;同时,其特有的-5dbm到+30dbm的可调功率,可方便的应用在单个枪支的精确查找定位上。

深圳市铨顺宏科技有限公司作为RFID领导品牌--ThingMagic代理商,在向各大运营商、集成商提供ThingMagic全系列产品的同时,公司也一直以专业的技术团队,优质的服务,优惠的价格,为广大客户提供世界一流的RFID设备解决方案和高质量的售后服务。公司配合各大运营商、集成商已成功的将ThingMagic RFID设备,运用在生产制造、仓储管理、航空航运、服装零售、防伪溯源等多个领域各种应用中。
