“科技强勤,智慧磐石” 建设解决方案

2018-08-14 10:19:25

来源:军桥网

前言

本解决方案以五防一体化建设为基础,融入各类前沿智能检测、识别、控制等相关技术,通过整合指挥、监控、防护、报警、通信、处置要素,实现信息智能管理、环境智能分析、通道智能防范、监控智能识别、险情智能感知、枪弹智能管控、情况智能处置等智能功能,构建科技手段为支撑的武警部队执勤信息体系。

1. 纵深防卫远端过滤的外围屏障体系;

2. 以执勤哨兵为中心的信息感知体系;

3. 全面覆盖目标区域的综合报警体系;
  4. 内管外防协同高效的联防联控系统;

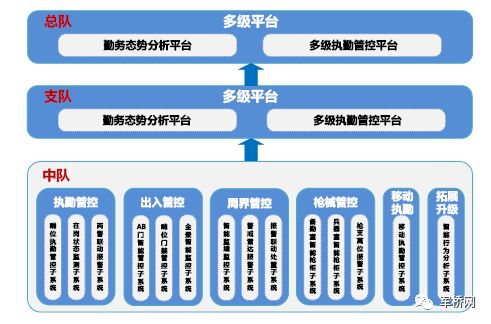

解决方案通过执勤管控、出入管控、周界管控、枪械管控、移动执勤、拓展升级等六大方面开展哨位执勤管控、两警联动报警、在岗状态监测、AB门智能管控、哨位门禁管控、全景智能监控、监墙智能监控、警戒雷达报警、报警联动处置、枪支离位报警、备勤室智能枪柜、兵器室智能枪柜、移动执勤管控、智能行为分析等子系统建设,提升基层部队信息化、智能化水平。

同时通过多级执勤管控平台(基层业务平台)、勤务态势分析平台(基层数据平台),打通中队和支队、总队之间执勤、报警?、语音、视频、设备运行等各类数据信息交互壁垒,破除信息孤岛,为支队、总队各级指挥员的辅助决策和优化管理提供数据支持和管控手段,实时掌控基层中队情况。两个平台后续可为武警总部一体化指挥平台提供业务和数据支撑。

IOKING《科技强勤、智慧磐石建设解决方案》在设计时做到统一标准、规范接口、兼容互通,有利于后续持续更新升级,能全面提升科技强勤层次水平,全面打造智慧磐石工程。

客户需求

目前客户所有哨位线路直通支队机房,中队机房与各哨位线路不通,需要重新布设光纤到各哨位。

各哨位新增双屏科技强勤执行台,高音号角一个,高清摄像头一个,UPS后备电源主机及电池一套,枪支离位报警系统一套,武警专用光端机一对;

监门哨安装三屏科技强勤哨位台,UPS后备电源主机及电池一套,大门哨安装双屏科技强勤哨位台,UPS后备电源主机及电池一套;

中队值班室安装勤务管控软件及服务器,五色报警灯,语音对讲主机,弹药控制箱,应急报警按钮,指纹采集仪;

备勤室加一套五色报警灯,一套语音对讲主机。

建设目标

系统建设的目的除了保障部队安全外,另外一个重要目的是加强服务与管理,建立应急机制,为管理场所安全管理、文明执法提供有效的技术手段与保障。

以“事前预警为主”和“人防、技防、物防、联防相结合”为原则,适当采用新技术、新设备,利用高科技的技术防范设施,实现如下目标:

以数字化、网络化、集成化等技术手段,实现信息资源共享,建立管理场所安全技术防范智能化体系。

建立事前预警机制,提前发现异常情况,及时掌握现场情况,高效、有力的制止犯罪事件的发生,同时为应急处置提供丰富的预警信息。

利用可视化管理手段,规范部队哨位执勤人员的行为,同时保障部队哨位执勤人员的安全。

促进管理水平的提高,使管理从事后管理转向过程管理, 构建“横向到边、纵向到底”的集日常管理、安全防范、应急处置等多维一体的“管、控、防”综合防范体系,创造方便、舒适、高效的人文环境。

通过在部队的围墙、制高点、哨位及营区安装的摄像头,及电子哨兵系统实现对周界、要害部位(如兵器室、警卫勤务哨兵等)实施有效监控,并与部队监控系统实现联网。

利用部队中队的作战勤务值班室安装部队三级网监控系统,设立监控室和监控显示屏,实现对警卫勤务哨兵、兵器室、目标单位和重点区域的监控。

通过部队信息化的建设,将能实现各岗哨能够接收中队勤务值班室发布的消息,接收联动(各哨位、大门内外通道、院墙内外)联动报警信号及监区各监控各点的视频信号,并能发出报警信号,通过语音对讲、灯光控制、警告喊话等子系统,实现:自动报警、自动喊话、自动照明、自动供弹、自动录音、自动录像等六大功能。

一、 建设内容

艾奥金视听强勤建设内容主要包含以下4个体系建设以及拓展智能化聚焦建设:

纵深防卫远端过滤的外围屏障体系建设包含:

1. AB门智能管控子系统建设

2. 哨位门禁管控子系统建设

3. 全景智能监控子系统建设

以执勤哨兵为中心的信息感知体系建设包含:

4. 哨位执勤管控子系统建设

5. 在岗状态检测子系统建设

6. 移动执勤管控子系统建设

全面覆盖目标区域的综合报警体系建设包含:

7. 监墙智能监控子系统建设

8. 警戒雷达报警子系统建设

9. 报警联动处置子系统建设

10. 枪

内管外防协同高效的联防联控体系建设包含:

11. 两警联动报警子系统建设

12. 勤务态势分析平台建设

13. 多级执勤管控平台建设

在四个体系建设基础上智能化聚焦建设包含:

14. 备勤室智能枪柜子系统建设

15. 兵器室智能枪柜子系统建设

16. 智能行为分析子系统建设

二、 执勤管控:

武警部队要求建设以执勤哨兵为中心的信息感知体系,着眼执勤哨兵由被动接收信息向主动获取信息转变,把固定信息化终端建设执勤信息平台,变哨位信息末梢为综合运用各种资源的重要节点。因此我司遵循“创新实用、集约高效”原则,结合单兵单哨执勤特点规律研发了“延伸拓展哨位执勤管控系统”,实现执勤信息全面共享、执勤要素全维监控、执勤行为全程管控、执勤秩序全时督导、情况处置全员联动等目标。

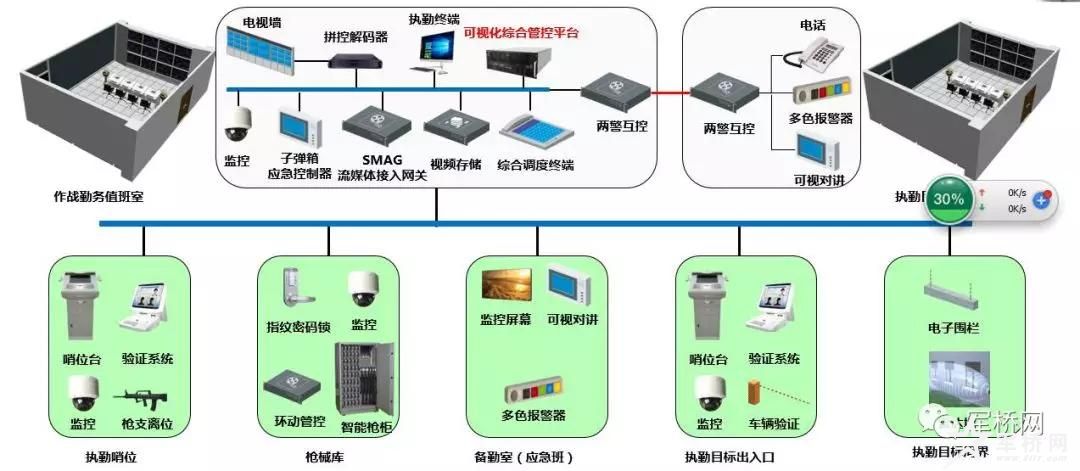

艾奥金视听延伸哨位执勤管控系统采用自动控制、网络通信、图像处理、生物识别、视频编解码、音频编解码、物联网等关键技术研发设计,实现全域监控、全员互控、前置操作、查勤换哨、弹箱管控、报警联动、语音对讲、电话通信等,具有光纤化、高清化、智能化、信息化和集成化特点,实现勤务管理智能化,作战指挥实时化,能有效提高执勤作战能力。

涉及设备:广播号角;拓展型五色报警灯武警内网N号哨拓展型五色报警灯;执勤管控专用工控机指纹采集仪;哨位集成箱管理客户端;中队级执勤管控服务器;液晶显示器;高清解码器;语音对讲分机;应急报警控制终端;弹箱控制器;语音对讲主机;多级执勤管控平台勤务态势分析平台;巡逻通道无线报警接收主机;无线报警手持终端。延伸拓展型哨位集成箱;保留原有哨位台的报警联动,语音对讲,广播喊话,电话通信、弹箱管理等功能,同时拓展全域监控、全员互控、前置操作、全程管控和平台拓展等功能。

在岗状态监测系统

系哨位执勤在武警部队具有极高的重要性,一旦发生执勤哨兵“离岗、睡岗”现象,可能会导致重大安全责任事故。我司在充分调研分析基础上,针对重要哨位执勤人员的“离岗、睡岗”等问题,采用机器视觉分析技术,推出“在岗状态监测系统”,有效保证值班效率,排除安全隐患,避免安全责任事故,实现查勤工作的实时化、网络化、智能化。

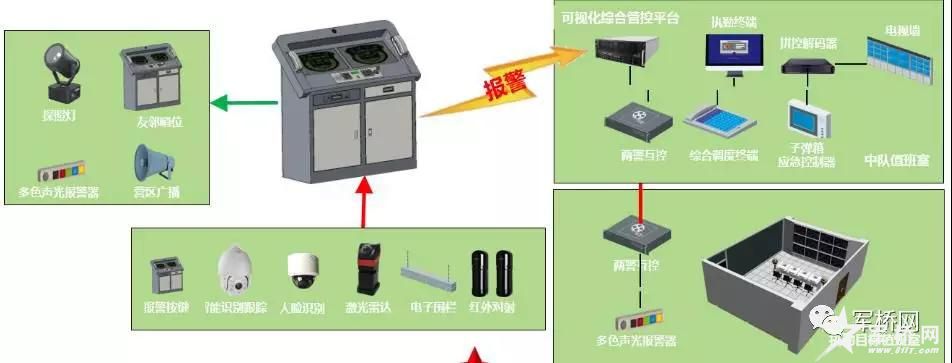

两警联动报警系统

建立内管外防系统高效的联防联动体系,高效联动应对处置执勤目标发生的突发情况。

两警联动报警系统解决武警勤务值班室和公安监控值班室之间在网络物理隔离的同时,实现警情、电话、语音、视频互通,满足“两警”同步监控、同步感知、同步处置的目的。

监区民警值班室,武警勤务值班室,两警联动终端,光纤信号武警网络两警联动服务器,1号哨2号哨3号哨N号哨……哨位执勤系统,哨位公安监控值班室部署1台两警联动终端;武警勤务值班室部署1台两警联动服务器;

三、 出入管控

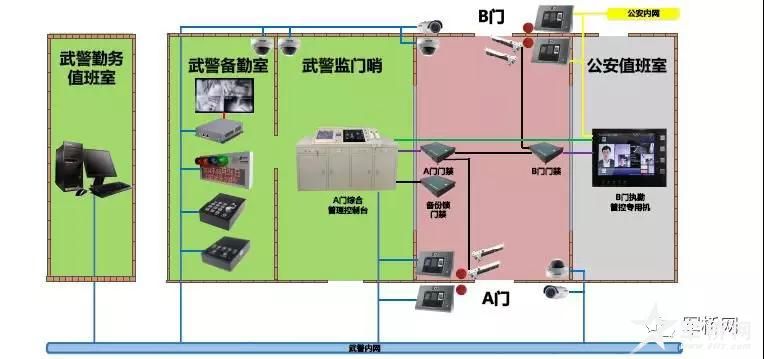

AB门智能管控系统

艾奥金视听严格遵循武警总部“内外兼治、软硬并举、除患务尽”要求,深入研究AB门业务需求及建设标准,重点分析当前AB门建设存在的各种安全隐患,自主研发“AB门智能管控系统”。该系统采用视频编解码技术、嵌入式硬件开发技术、嵌入式软件开发技术、系统运行维护平台技术、智能视频分析技术等关键技术设计,对门禁管理、周边监控和哨位管理进等功能进行高度集成以及智能化提升,实现了AB门单独验证、辅助哨兵执勤、远程实时管控、状态实时感知、紧急开门闭门、联动哨位执勤六大功能,具有集成化、智能化、安全性高、整体联动等特点,充分发挥“三化两拓展”建设效能,做到人防、物防、技防、联防、犬防五防一体化,建立突发事件应急处置机制,为监区安保管理提供有力技术保障。

哨位门禁管控系统

艾奥金视听针对武警中队执勤特点,总结武警部队在哨位门禁管控方面的实际需求,结合多年军警行业技术积累,采用自动化控制、音视频编解码、嵌入式开发、网络通信等技术,自主研发了“哨位门禁管控系统”,具有远程管控、备份管控、语音对讲、视频联动、状态检测、统一运维等功能。该系统能规范士兵进出哨位流程,确保哨位安全,和原有哨位执勤系统无缝对接,充分利旧,使哨位进出管理更加规范化、网络化、信息化。

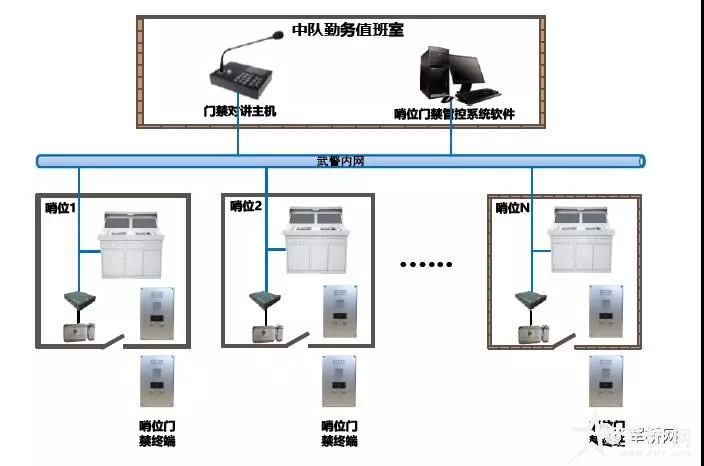

组网拓扑: 中队勤务值班室门禁,对讲主机,哨位门禁管控系统软件,哨位1…...哨位2、哨位N、哨位门禁终端。

勤务值班室部署1套哨位门禁管控系统软件、1台门禁对讲主机。

各执勤哨位部署1台单路门禁控制器、1把智能型电机锁、2台哨位门禁终端。

说明:若已安装艾奥金视听语音对讲主机,可以进行置换升级,减少值班室控制设备。

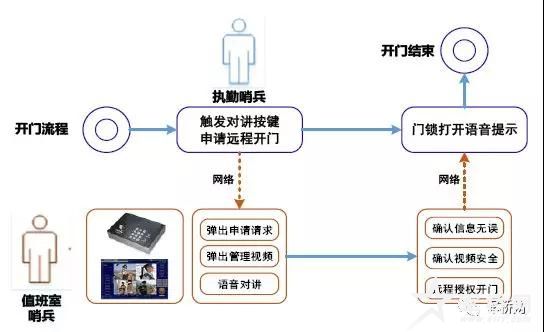

流程框图

开门流程:触发对讲按键--申请远程开门-值班室哨兵弹出申请请求-弹出管理视频-语音对讲--网络-网络确认信息无误-确认视频安全-远程授权开门--门锁打开语音提示--开门结束(执勤哨兵)

全景智能监控系统

系按照武警部队《执勤目标信息系统建设》要求,根据各基层单位地形特点和任务实际,在自卫哨、制高点等安装180°或者360°全景智能高清摄像机,对重点区域实现全域覆盖。

全景智能监控系统核心设备是全景智能高清摄像机,有800万像素180°和1600万像素360°全景两种规格。该设备采用一体化设计,单个产品可同时提供全景(180°或360°)与特写画面,兼顾全景与细节。其全景画面由4或8个传感器拼接而成,实现180°或360°全景监控;一体化机芯和高速云台设计,在全景监控的同时为用户提供快速细节定位功能。

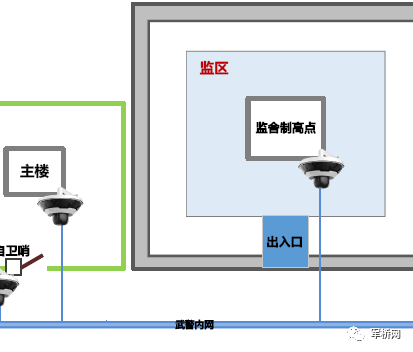

组网拓扑 出入口自卫哨主楼营区监区监舍制高点武警内网

营区自卫哨部署1套180°全景智能高清摄像机;

营区制高点、监区制高点各部署1套360°全景智能高清摄像机;

全景智能高清摄像机采用星光级超低照度设计,图像质量表现优越。摄像机由全景监控摄像机和细节跟踪摄像机两部分组成。点击全景画面任意一点可快速变倍并捕捉远处目标。

全景监控摄像机:4个200万图像传感器, 4096×1800@30fps,水平视场角180°;

细节跟踪摄像机:1个200万图像传感器,1920×1080@30fps,30倍光学变倍;

全景智能高清摄像机集成先进的视频分析算法和多目标跟踪算法程序,实现自动或手动对全景区域内多个目标进行区域入侵、越界、进入区域、离开区域、人员徘徊等行为检测,并可以输出报警信号和联动云台跟踪,从而满足较高等级安保需求。

支持同时检测直径300米180°半圆形范围最多30个运动目标。

支持目标自动跟踪功能,在跟踪过程中可以手动切换跟踪目标。

支持手动选择跟踪目标,在设定跟踪时间内进行持续稳定跟踪。

四、 周界管控(略)

监墙智能监控系统

警戒雷达报警系统

报警联动处置系统

五、 移动执勤管控系统(略)

六、 智能行为分析系统(略)

七、 勤务态势分析平台(略)
由于篇幅所限,本文节选1~3部分文章。如索取完整文章请点击 下方留言,仅限于国防读者!!!
