光缆线路自动检测保护系统

2018-09-30 11:00:23

来源:军桥网

系统介绍
       光缆线路自动监测保护系统是一套针对光纤网络管理和维护的智能型系统,它以地理信息平台为基础,以强大的资源管理功能为后台,将光缆监测、告警、故障分析、定位、故障管理、线路维护、线路管理有机结合在一起, 为光缆网络的安全高效运行提供保障,从而实现光纤物理网络的监控、营销、维护和管理。系统内嵌光保护功能,不仅能够对通信纤芯进行实时故障监测和周期测试,还能当监测到主用路由的光功率低于设置的告警/切换门限时,设备能够在极短时间内作出判断,将工作路由切换至正常的备用路由,保证业务无阻断传输,同时启动OTDR进行该段光纤的检测,找出故障点后通知维护人员排除故障。

系统构成

系统功能
在线监测及故障定位功能
备纤光功率检测及故障定位功能
跨段检测功能
纤芯自动轮巡功能
故障测试、点名测试功能
光纤劣化分析及告警
故障自动分析功能
光网络拓扑图自动生成
故障报警及信息及时上报功能
光网络与ODF端口的链接分析
完善的光纤网络资料数据库及信息查询
数据统计及报表
系统配置管理及日志管理
产品优势
精确的故障定位
基于GIS的定位系统
与路由勘察结合的系统, 初始化简单导入
故障定位已排非除盘纤、纤长与皮长的比例关系等因素
可设置参考地标,故障点与地标的距离清渐明确

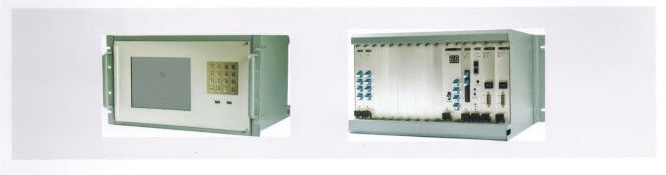

主设备自带控制显示屏
在RTU屏幕上可以完成全部系统参数设置
可显示设备所有运行数据及OTDR曲线
可显示模块工作状态
可作为光功率计、OTDR仪表测试功能
完整的纤芯保护切换系统
备纤芯的实时监测告警,保证系统随时可以安全切换
双通道内部通信机制,两端同步有保障
多种切换方式,网管可以自行设置
350u5 高速保护切换,适应单路100的传输系统
监测保护一体组合应用,减少接入点、减少接入业务的3dB插损
嵌入式系统
真正电信级产品,稳定安全
自启动
无病毒侵扰
软件远端下载升级
所有系统功能可在脱离服务器的环境下独立工作
曲线分析系统
数据和曲线的同步显示
测量数据的自动计算
与原始曲线及多条曲线的自动对比分析
故障成因自动分析
纤芯劣化分析告
警门限设置
每次测量结果自动存储,与00F光端口自动对应
光网络拓扑图自动生成
可以自动生成全部的光网络拓扑图
动态资源管理的基础,无需担心网络的变化
实时动态显示整体网络的故障信息、光纤属性及故障影响面分析
根据管理用户的区域及职能权限,显示相关的区域网络拓扑图,对不具权限的区域光网络资源无法查看以及操作
通过大屏幕显示所管范围光缆拓扑图及光缆运行的实时状态
大容量纤芯接入与扩容
级联机框或OSW模块级联组合
支持多通道OTDR、支持同框插入多块OTDR板卡技术
光开关模块可与ODF架结合,节省空间,节省扩容成本

应用领域
通信        石油        石化         电力            广电           国防
        长飞光纤光缆股份有限公司是全球最大的光纤预制棒、光纤和光缆供应商,主要生产和销售通信行业广泛采用的各种标准规格的光纤预制棒、光纤、光缆,基于客户需求的各类特种光纤、光缆,以及射频同轴电缆、配件等产品,公司拥有完备的集成系统、工程设计服务与解决方案,能够满足每一个行业用户的不同需求,已广泛应用于中国电信、中国移动中国联通等通信运营商,以及电力、广电交通、航天、化工、石油、医疗等行业领域,并远销全球70多个国家和地区。
