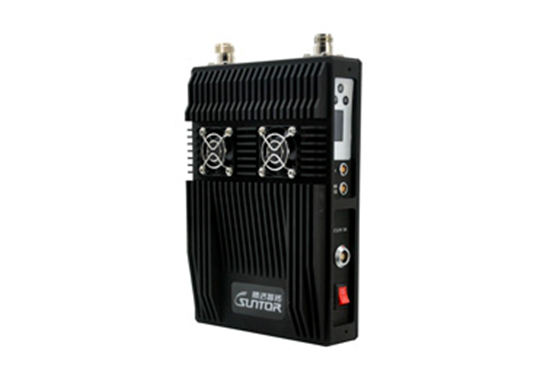

COFDM单向单兵无线传输设备ST9500DBH

2020-02-27 11:43:00

来源:腾远智拓

产品介绍:
腾远智拓旗下的ST9500DB系列单兵高清无线传输设备采用窄带无线传输方式,支持HD-SDI、HDMI高清信号的输入,最高画质可达1080P(向下兼容1080I、720P、480P、D1),支持数字接口及模拟接口。设备主要针对单人操作使用,设计美观大方,适合单人操作或车载、机载图传应用。设备功率高达5W,功率可调、频宽可调、可手动加密。发射设备可以定制HDMI高清输入信号(同时具备CVBS模拟信号视频输入功能),也可以定制SDI高清信号输入(同时具备CVBS模拟信号视频输入功能),具备单向RS232串口数据传输功能,可以将前方的串口数据传回到后方接收机并解调出来(例如GPS数据)。

设备频率支持范围:300~860MHz,设备结构精巧,传输距离远,工业区厂房阻挡环境下实测可达1.1km以上,直线距离可达15~30km以上,空中到地面可达50km以上。

设备采用COFDM调制技术,空中占用频率为1~8MHz可调,具备很强大的抗多径干扰的能力,比通常的模拟技术和常规调制技术更加适合复杂环境的传输,采用较低的频率具备一定的绕射能力和移动能力,可以在高速移动状态下传输稳定的高清图像信号。

设备广泛应用于单人背负视频传输、无人机图传、无人船传输、无人车、飞艇、靶机、动力伞、机器人视频信号传输、执法人员现场视频取证使用、应急布控、救援场所。可搭配腾远智拓各种功能的接收系统同时使用(如标准1U接收机,微型接收机、7寸或9寸手持接收机、单路视频接收箱以及搭配四路无线视频接收箱),现场使用可以灵活搭配,非常的实用。

产品主要功能:

支持H.264压缩编码,最大支持1080P@60fps编码,向下兼容其它各种分辨率、帧速率编码;

支持RS232数据透传;

支持HDMI、SDI、CVBS视频传输;

HDMI(SDI):1080 60P、1080 50P、1080 30P、1080 25P、1080 24P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……,各种模式自适应;

AV in:720x480 60I(NTSC)、720x576 50I(PAL),模式自适应;

可向后方传输音频信号;

设备延时低于300ms;

配备专业的调参装置,可自行调整发射机频率、带宽、功率以及机密方式支持AES256位加密;

工作频宽可调,1~8MHz,1KHz 步进;

采取H.264压缩传输标准;

强大的非视距传输能力;

设备功率高达5W,传输距离更远;

设备采取流线型设计,散热效果更佳;

接收机采取双天线接收,具备空间分集接收能力,抗多径干扰能力更强;

支持快速移动中传输。

接口说明:

电源输入(PWR):DC 12V/3A 供电

模拟视频(AV):模拟视频输入.

HDMI: HDMI高清视频信号输入

SDI:SDI高清视频信号输入

天线:天线接口(务必先接天线,再开电源,否则会烧坏功放)

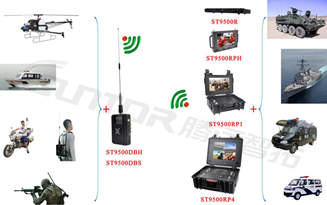

产品应用举例:
