无线通信电台设备模拟训练系统

2021-04-06 13:58:46

来源:新频点

军用电台是部队近距离通信的主要装备,是军人必须熟练操作的装备。由于按军标生产配备的电台成本较高,很难实现按训练人数配备电台,在数量有限的情况下,学员培训过程中的频繁操作易造成设备的损坏,且多台设备使用中的电磁辐射及干扰问题不容忽视。为解决实装在教学实践中的局限性和纯软件模拟训练系统操作体验与实装差距大的问题,新频点公司基于模拟技术和实装电台设备相结合而研发的无线通信电台模拟训练系统,可以完全模拟电台转换、压缩编码解码和无线数据收发等过程,实现了工作模式转换、频道调整、语音通信和状态显示等功能。

本系统为一种实用新型的电台模拟训练装置,该装置包括核心控制模块、显示模块、键盘按钮模块、无线通信模块、话筒耳机模块;其连接关系为显示模块、键盘按钮模块、无线通信模块、话筒耳机模块分别和核心控制模块相连;其中,核心控制模块为以单片机为核心的且具有语音采集与回放功能的系统开发板;显示模块包括驱动芯片、显示用七段数码管和LED指示灯、键盘盘按钮模块包括旋转编码器和触控式按钮。该系统操作界面、外观布局、响应逻辑、通信功能完全实装电台设备一致,可供学员和连队战士进行课堂教学和模拟训练。同时,系统配备训练监控和考评软件,记录每部电台的实际操作过程并对各项操作参数进行正确性判别,还可通过定制化的试题库对学员进行考试、打分和成绩排名。

通过电台模拟器和训练考评系统,实现实际电台的频率及工作状态显示、存贮、调用及出错信息提示等功能,同时通过串口进行信息的发送。操作与原始机相仿的人机界面,可以完成电台通信指挥专业的操作技能训练、通讯组网训练和各种战术科目训练,提升学员的装备操作水平、加深学员对装备的理解、极大提高教学和训练效果。

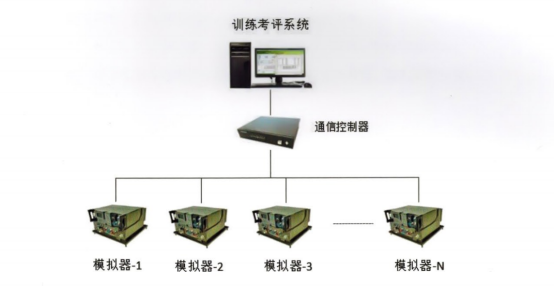

系统拓扑图

主要功能

雷达功能模拟:基于训练科目、想定态势和目标、杂波、干扰等,实现对雷达目标、干扰、杂波等回波信号的模拟,形成雷达回波信号,完成回波信号的脉冲压缩、MTI、AMTI、恒虚警、积累、杂波抑制等功能,输出目标点迹、原始视频等数据;

雷达显控模拟:进行数据处理及终端显示,如点迹提取、航迹相关、坐标变换、雷达视频信号的P显等功能,同时完成显控台信息显示处理、人机对话、数据通讯、功能切换管理和人机交互设备的信息交互功能。

雷达实操模拟:通过操作模拟电台和实装电台设备相结合的方式,让初次使用军用电台的学员掌握电台的全部操作和功能。本套系统具备:操作技能训练、组网通信训练、训练监控考评等功能,可用于电台通信的操作训练、院校教学演示等,模拟系统工作稳定可靠,具有较高的实用价值。通过串口与计算机实现数据交互,借助计算机网络完成电台通信的模拟和训练的监控,可为待训人员提供与真实设备没有差距的操作体验,便于掌握每一个人在训练过程中的基本情况,便于大规模集中训练,同时可以降低成本、避免电磁辐射与干扰。

  • 关键词:
  • 通信电台
  • 模拟训练系统
  • 新频点
