系留无人机升空基站平台

2021-09-07 11:12:19

来源:长焜科技

在地震灾害、野外救援等野外复杂地形条件下的应急救援场景,目前常用通信手段无法满足此类通信需求。通过升空基站平台将基站和核心网升空部署,实现对复杂地形的大范围覆盖,满足应急场景下的宽带通信需求。
升空基站平台介绍
升空基站平台包括一体化基站和全向天线,以及地面指挥调度和业务处理平台等。升空基站平台机载端可通过系留无人机或其它无人机承载。
受无人机载荷和供电限制,升空基站平台机载端通常采用小功率基站设备,比如2*5W。升空基站平台升空300米左右,对地覆盖半径约5公里左右(覆盖10公里范围),可选大功率基站和大型系留无人机,实现对地覆盖范围超过25公里。升空基站平台支持4G/5G公网频段或国内专网频段,可选支持宽带集群功能,以及第三方应急指挥调度平台。


组网应用模式

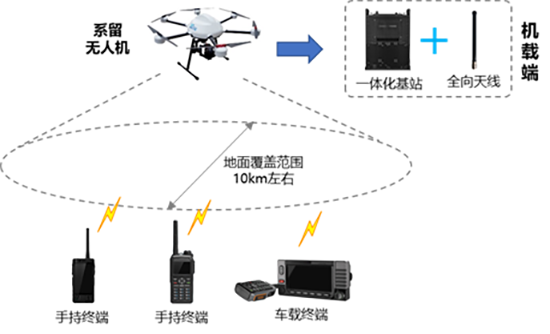

(1) 独立组网模式一
升空基站(含基站和集群核心网)部署在无人机上,无人机不通过系留缆与地面端连接,在空中孤岛模式独立工作。升空前,配置基站和用户参数,适用范围广。

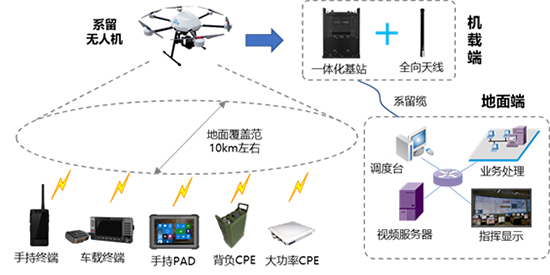

(2) 独立组网模式二

升空基站(含基站和集群核心网)部署在无人机上,无人机通过系留缆与地面端连接,在空中孤岛模式独立工作,地面端可车载或便携。可根据需要在地面端更改基站和用户参数,以及进行集群用户群组管理和调度台业务。前端通过手机、PAD、CPE终端采集的音视频或图像,可实时回传至地面端的指挥调度平台,提升应急指挥效率。

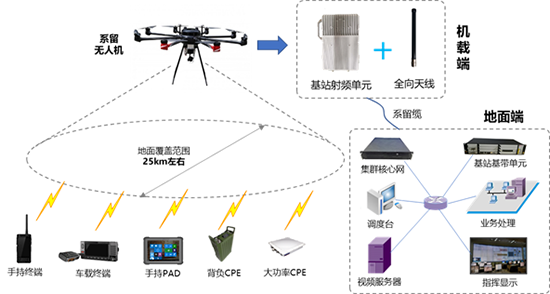

(3) 独立组网模式三

采用分布式宏基站平台和中大型系留无人机,将大功率射频单元部署在系留无人机上,通过系留缆连接地面端的基带单元,可实现对地覆盖范围超过25公里。在地面端通过车载模式部署应急指挥通信平台,可实现音视频集群调度、多媒体调度,以及高速数据业务等功能。

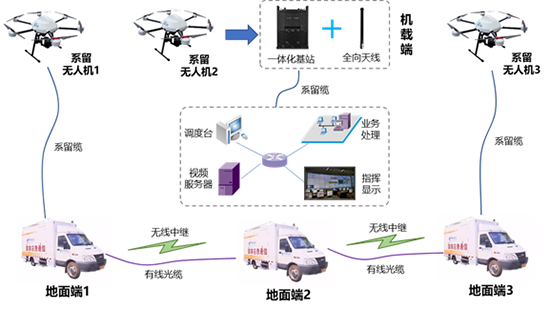

(4) 联合组网模式

采用多架系留无人机,升空基站平台通过系留缆与地面端应急指挥平台对接,多个地面端应急指挥平台通过有线/无线中继互联,实现大范围联合组网。

多套升空基站平台之间支持用户相互漫游,可实现多个无人机覆盖范围内手机用户之间的语音和视频通话,以及集群业务。升空基站覆盖范围内的CPE终端数据和视频业务,通过升空平台、系留缆、地面交换机,回传至地面应急指挥处理平台,实现更大范围的应急救援处置。

可选机载大功率射频单元和更大载荷的系留无人机,提升单个升空基站的地面覆盖范围。
