联合作战指挥中心音视频解决方案

2022-05-17 10:17:00

来源:军桥网

一、建设背景

随着信息技术飞速发展,原有指挥中心的现状和信息化设施及应用情况已不能满足需要,为适应新的业务的需要,建立综合性的指挥中心显得尤为必要和急迫。

作战指挥中心在现代信息化战争中承担着越来越重要的作用。作战指挥中心方案要求:指挥中心大屏幕对通信、情报和现场态势等能够迅速、快捷、准确接收并高清晰地显示,既能满足非战争时期突发情况下的指挥调度的需要,又能对战争和突发情况下进行大规模,综合性的事件实施指挥调度,从而实现突破空间限制和极大的提高战时反应速度,大大提高部队的整体快速反应作战能力。

CREATOR快捷按照“需求牵引、瞄准前沿、实用耐用、适度超前”的思路,运用现代通信技术手段,全面考虑系统的先进性、集成性、实用性,重点加强作战指挥、勤务值班、勤务管理、实时指挥调度和应用系统建设。



二、基础支撑架构图



三、建设内容

(一)指挥作战室部分

指挥作战室是(首长)处理重大事件、协调作战的指挥工作、贯彻各项管理制度的重要作战部署指挥决策场所,应满足军队作战指挥、雷达接收、发送指令、远程指挥等诸多功能的需要。

指挥作战室建设内容为:视频会议系统、数字会议系统、会议录播系统、音频处理系统、广播系统、显示系统、集中控制系统、信号切换处理系统、视频监控系统、智能运维管控系统。



(二)值班室部分

值班室主要为保障对部队的战备和作战行动实施不间断指挥而建立的昼夜值班。平时由各级司令部建立作战值 班,战时由各级指挥所组织作战值班。作战值班由各级指挥员和参谋人员担任,其主要任务是:及时掌握敌情、战场情况、部队战备和作战行动情况。

值班室建设内容为:音频处理系统、数字会议系统、音频处理系统、显示系统、集中控制系统、信号管理系统、运维管控系统。



(三)要素室部分

要素室是各军种参与实战演习和电子对抗的重要场所,支持与指挥大厅和值班室音视频信号互联互通,实现一键调取信号上屏操作,通过集中管控实现各个会议室视频会议画面和编解码、电视墙的画面上屏显示。

要素室建设内容为:视频会议系统、数字会议系统、音频处理系统、录播系统、信号管理系统、显示系统、集中控制系统、运维管控系统。



四、系统建设

(一)信号管理系统

1.系统建设

部队指挥作战信号管理系统,是集指挥作战室、值班室、要素室等多场景于一体的部队信息指挥处理平台,多业务系统、多信号源通过跨网快速灵活调度、界面自由整合重组、多内容同屏联动,提高各类作战事件发生时整个部队管理体系的响应速度,保障快速、及时、有效地使系统高效运转和协同作业,使得指挥扁平化、动态管控可视化,提升部队指挥作战室作为部队体系的核心指挥大脑的实际指挥效果。

在指挥作战室、值班室、要素室各配置一套集中式信号管理系统,主要作用为音视频信号传输。高清混合拼接矩阵系统应具备有音视频信号矩阵切换功能,远距离互联互通传输功能,视频拼接处理功能,KVM坐席管理功能。可在部队作战时调取各相关信号界面(作战地视频监控、业务系统界面、部队、领导指挥等各单位系统信息)重组,构成大屏主显示区域部队作战关联信息集合图。操作员能够对各单位系统的界面进行操作,包括画面漫游、叠加、重组,构成符合某作战场景处理需要的关联信息展示图,并在大屏幕上实现多系统作战融合显示,同时还可独立操作各自内容,提升作战管理及应用事态处理效率。



2.系统功能

(1)信号处理功能

· 信号接入管理

· 信号无缝切换

· 4K超高分显示

· 远程信号传输

· IPC解码接入

(2)图像拼接功能

· 图像拼接显示

· 场景预案调用

· 非标拼接处理

· 高清底图定制

· 大屏回显、字幕条幅

(3)KVM坐席功能

· 业务坐席切换

· OSD菜单管理

· 鼠标跨屏漫游

· 键鼠一键上屏

· 业务信息共享

· 坐席分组分区

(4)软件控制功能

· 多用户同时登录

· 多平台同时操作

· 多种浏览器登录

· 分级权限管理



3. 系统优势

(1)全国产化自主可控

“国产化自主可控”是今年我国一直推广的重要战略目标,也是我国信息化建设的关键环节,CREATOR快捷一直致力于结构、软件和系统国产化,自主可控研发生产,符合国家长期发展战略要求,保证用户系统建设与国家发展的同步性。

(2)双控制卡冗余备份

双控制卡工作模式:实时将矩阵的备份至备份控制卡上。一旦主控制卡不工作,备份控制卡马上接替工作,不影响矩阵的切换和大屏拼接显示。

(3)运维状态实时监测

支持实时监测矩阵电压、电流、板卡温度以及信号在线状态并且图形化显示,发生故障时,可自动发出故障告警提示。

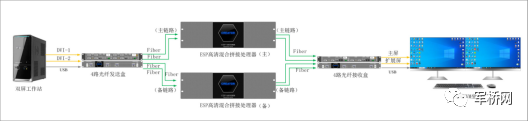

(4)支持双路四光备份

搭配双路四光备份模块可实现双路双光同时备份模式,支持大屏双光备份和坐席双屏双光备份多种模式组合。两台光纤矩阵并行联合运行,系统主链路发生故障时,系统可自动检测、即时重新配置系统,在短时间内切换到备用传输链路,备份系统自动切换时间不大于1s。同时也支持4路四光同时传输音视频和控制键盘鼠标信号。

(5)FPGA纯硬件架构

纯硬件FPGA架构,crosspoint交换处理总线 ,高带宽背板设计,全帧处理,视频画面清晰细腻流畅。

机箱结构采用混合插卡结构,一卡4路,所有输入输出板卡均可热拔插 ,支持双电源冗余备份,支持备份电源自动启用。

(6)输入输出板卡混插

矩阵输入输出卡槽可以混插,可以实现N*M板卡组合方式,对输入输出接口数量更新加灵活使用。

(7)非标准分辨率拼接

矩阵引进了拼接技术,可以支持标准分辨率或不同非标分辨率的大屏拼接,包括多种类型的拼接屏,如LED屏、DLP屏、LCD屏等等。



(二) 智能运维管控系统

指挥作战室及其他房间信息化运行多系统、多平台、多厂商、多网络及系统设备等复杂的管理环境,需配置一套CREATOR快捷集中管控运维管理平台来实时监测这些系统设备的工作状态,包括指挥作战室、值班室、要素室的设备监测。运维系统支持对多个不同系统的设备进行监测,运维服务器和监测系统设备建立同一局域网,由运维管理平台统一监测这些设备数据,进行读取分析实时显示,发现有异常,实时警报。



1.系统建设

指挥作战室机房建设一套智能运维管控系统,通过网络方式接入到交换机,和指挥作战室各个系统设备实现互联互通。也可通过内部局域网互通到值班室、要素室等房间,进行统一监测各个房间的系统设备状态。

主要针对机房环境监测、设备状态监测、系统用电监测、系统链路监测、资产管理、集控管理等模块进行运维管理。



2.系统功能

智能运维管控系统功能包括:机房环境监测、设备状态监测、系统用电监测、系统链路监测、资产管理、集控管理等。所监测的系统设备通过网络连接运维服务器,由运维管理平台统一监测这些设备数据,进行读取分析实时显示,发现有异常,实时警报。

· 支持网页访问

· 数据实时分析

· 音视频全兼容

· 系统拓扑自建

· 设备资产管理

· 智能报表分析

· 用户权限管理

· 支持日志记录



3.系统优势

(1)网络架构

集中管控运维管理平台系统所有系统设备都通过交换机互连,交换机负责传输各个系统设备的信号传输,实现网络化管理,所有系统设备只需通过网络接入系统,即可实行信号的交互、控制和监测,不需要增加硬件支持。



(2)集中管理

集中管控运维管理平台通过网络传输集中管控各个子系统,统一监测各个会议室设备情况以及控制各系统的功能操作。如机房环境监测、设备状态监测、系统用电监测、系统链路监测、设备利用率和设备警告信息。控制系统功能操作,如中控系统控制,会议系统控制、拼接矩阵切换控制、电源控制器控制等。



(3)权限管理

支持添加用户角色、修改角色、删除角色,对弈不同用户给予不用的系统权限;系统所有的用户身份需要验证后方可进入系统操作;对于值班人员,自动记录用户交班数据,并可生成值班记录。



(4)稳定安全

集中管控运维管理平台采用网络方式连接,所有系统可以分开独立管理,各个子系统出现异常或者故障不影响其他系统的正常运行。
