一、系统功能介绍

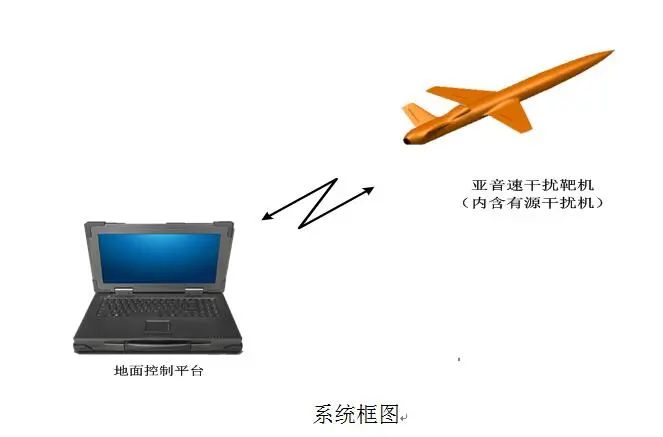

新频点研发的亚音速雷达干扰靶机系统主要由亚音速靶机、雷达干扰模拟器、加固型笔记本电脑、干扰控制软件以及无线数据链等组成。主要功能如下:

模拟亚音速飞行靶机或巡航导弹等空中目标。

具备侦收分选雷达信号功能:能够对雷达信号进行侦察截获、参数测量和分选识别,提取目标特征用于加载干扰样式。

具备自适应或预设噪声功能:能够根据侦察的信号快速自适应或预设产生典型的干扰样式。能够自动生成干扰策略,能够自动或者人工切换干扰样式。

具备欺骗干扰功能:具备多条航迹假目标干扰、密集假目标干扰等功能

具备组合干扰功能:各种噪声干扰和欺骗干扰同时组合干扰功能。

具备系统自检功能:系统故障诊断和自检测功能。





二、干扰战技指标

· 干扰机工作频率:1-***GHz;

· 干扰机瞬时工作带宽:≥***GHz;

· 接收机灵敏度:≤-***dbm;

· 干扰样式:侦收分选雷达信号,自适应或预设噪声、欺骗(多假目标、随机假目标等)及组合干扰;

· 噪声压制干扰:包括瞄频噪声、阻塞噪声、扫频噪声、梳状谱、杂乱脉冲等;

· 相干压制干扰:包括密集假目标、卷积噪声等;

· 欺骗干扰:包括多假航迹干扰、距离多假目标等;

· 组合干扰:包括复合干扰、交替干扰等。

· 假目标模拟技术指标

· 目标航迹类型:可规划(包括径向、斜向等);

· 模拟目标数量: 6批。

· 模拟目标距离:10km~500***km可设置;

· 模拟目标速度:-1000~***m/s可设置;

· 静止目标带多普勒速度。

· 模拟目标幅度:起伏类型: SwellingO-4型可装订;

· 干扰机噪声带宽:**MHz~**MHz(可调);

· 干扰辐射功率:≥***W;

· 干扰响应时间:≤***s;

· 干扰连续工作时间:≥***min;

· 干扰机测频精度:≤**MHz(RMS);

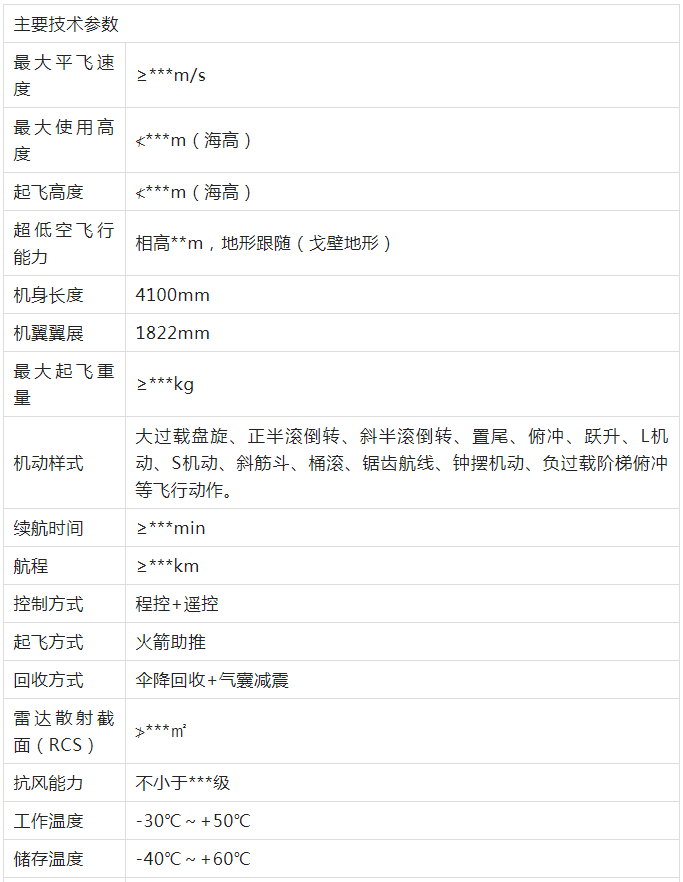

三、亚音速靶机介绍

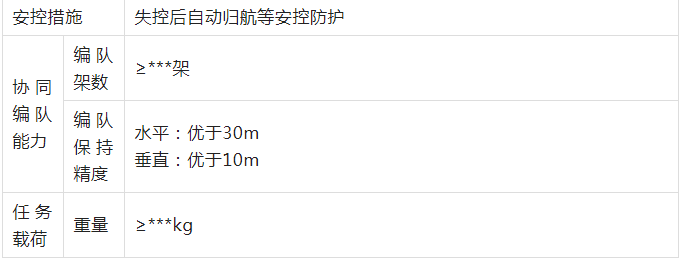

亚音速靶机是一款突出隐身和大机动性能的高亚音速靶机;具备高空、高速、超低空和大机动飞行能力,具有隐身性能突出(可调)、程控自主性强、测控距离远、安控措施完备等特点,同时应用了先进的组网通信和协同编队控制技术,可实现六架以上的密集编队程控飞行。

干扰机安装示意图

干扰靶机具备进行大机动飞行、大过载盘旋、正半滚倒转、斜半滚倒转、置尾、俯冲、跃升、L机动、S机动、斜筋斗、桶滚、锯齿航线、钟摆机动、负过载阶梯俯冲能力。

亚音速雷达干扰靶机除天线以外,对其他设备的结构形式和安装接口进行统一性设计,重点考虑搭载无人机时,体积、重量、供电、散热等约束条件的限制,便于进行靶机安装和配重使用。
