狙击射击训练模拟器材及模训系统

2022-06-16 09:27:14

来源:军桥网

一、项目背景

狙击射击训练模拟系统主要用于开展狙击组多作战环境战术模拟训练。受训人员可通过VR系统穿戴模拟实体进入虚拟作战环境,使受训者身临其境执行狙击行动,锻炼狙击组现地指挥及组织筹划能力。

目前部队狙击手训练大多停留于射击课目。由于战术场地、保障器材、导调人员等因素制约,导致狙击战术训练组训难度大、演练周期长、复盘讲评效果不佳。我司研发的狙击射击训练模拟器材及模训系统,可构设多样化的作战场景,解决战术训练场单一、跨区驻训精力投入大的问题。可实现快速预设狙击战术综合演练全流程战斗情况。通过场景重现可准确复盘,讲评训练问题。通过评估系统,可对战术行动进行准确细致评分。





二、系统功能拓扑

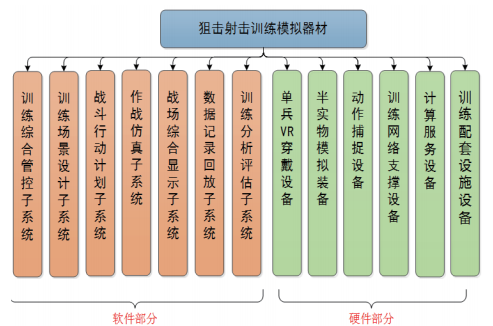

狙击射击训练模拟器材用于开展狙击小组典型作战行动的“人在回路”训练模拟,为狙击手的培养和培养成果评估提供技术支撑环境,并为后续狙击手培养方案的改进优化和适应新的培养目标提供科学依据。系统包括软件部分和硬件部分,软件系统由训练综合管控子系统、训练场景设计子系统、战斗行动计划子系统、作战仿真子系统、战场综合显示子系统、数据记录回放子系统和训练分析评估子系统组成,硬件系统由单兵VR穿戴设备、半实物模拟装备、动作捕捉设备、训练网络支撑设备、计算服务设备、储运一体化器材和训练配套设施设备组成,如下图所示。





三、系统组成

(一)软件组成

训练综合管控子系统,训练场景设计子系统,战斗行动计划子系统,作战仿真子系统,战场综合显示子系统,数据记录回放子系统,训练分析评估子系统,动作捕捉处理软件。

1.训练综合管控子系统

主要提供基础管理、节点管理、科目选择、导调干预和进程监控等功能。

2训练场景设计子系统

主要提供环境构建、人员装备配置和任务行动规划等功能。

3.战斗行动计划子系统

主要提供态势分析查询、行动计划标绘和己方人员装备编成等功能。

4.作战仿真子系统

主要提供装备仿真、人员仿真、环境仿真和仿真资源库管理等功能。

5.战场综合显示子系统

主要提供二维全局显示、三维场景显示和实体状态查看等功能。



(二)硬件组成

硬件设备包括单兵VR穿戴设备、半实物模拟装备、动作捕捉设备、训练网络支撑设备、计算服务设备和训练配套设施设备等。

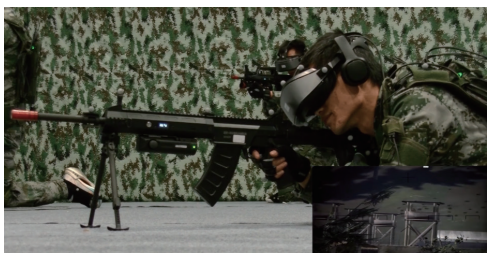

1.单兵VR穿戴设备

主要包含VR头显、背负式计算机、动捕传感器穿戴设备和携行具等。

2.半实物模拟装备

主要包括对应型号在用装备、通信设备模拟器、通用操控模拟器。

3.动作捕捉设备

主要包括红外高精度动捕相机、动捕传感器和动作捕捉处理软件。

4.网络支撑设备

主要包含网络交换机、无线路由器和网线等。能够支撑系统训练节点互联互通并保障传输速率。

5.计算服务设备

主要包含仿真服务器、动捕服务器、席位节点工作站和显示设备。

6.训练配套设施设备

主要包括储运箱、桁架、电源插座等。





四、系统要求

(一)总体要求

1.系统可支持开展人-机对抗和人-人对抗,支持开展专业技能训练、行动演练和案例研究等;

2.系统提供全沉浸式三维视景与感官效果,实时模拟复现人体各种运动、姿态;

3.系统能够同时支持三个小组以上人员规模同时开展训练,并可根据后续需求与场地条件灵活增加人员数量。

4.仿真软件自主可控,禁止使用VBS、VR-forces、mac、sim等仿真平台。



(二)性能要求

1.能够同时支持三个小组以上人员规模同时开展训练X,并可根据后续需求与场地条件灵活增加训练人员数量。

2.系统使用准备时间不超过15分钟,可连续工作4小时以上。

3.模拟我方装备类型数量不小于XX种。

4.我方装备用于VR沉浸式训练的半实物模拟器材外观、尺寸与实装基本相符。

5.模拟器能够实现击发控制、扳机力模拟、开闭保险、姿态采集、电量显示等功能,实现扣动扳机、拉枪机及体验后坐感受等功能。

6.模拟的对手至少应包括多国装备仿真种类不少于XX种,包括典型在用型号装备等。

7.虚拟人员模型需具备一定的智能化程度,人员行为涵盖至少XX种典型行动。

8.模拟的平民类型不少于X种,能够根据周边环境的变化自适应地进行行为响应。

9.构建典型地域的环境模型应涵盖山地、草原、城镇等典型场景要素;且支持最大地形面积不小于XX公里×XX公里。

10.VR全沉浸式训练的X人规模动作捕捉区域所占场地面积不超过100平方米。

11.系统支持最大仿真实体(包含人员和装备平台)运行数量不少于XXX个,三维场景显示帧频不低于XX帧/秒。

 (本文为节略版)
