“专”则稳 “公”则快的国产多模卫星通信便携站

2022-09-06 15:06:53

来源:应急管理部大数据中心

传统卫星通信设备存在运输携带不便、操作步骤繁琐、通信模式单一等短板,为解决这些问题,应急管理部大数据中心研发了新一代国产化双模卫星便携站(图1)。该系列卫星便携站自主研发、国产化设计、纯中文操作,具备自主知识产权,整机采用一体化设计,内置了波导阵列平板卫星天线、国产卫星调制解调器、BUC、LNB、电池及电源管理等核心部件,是新一代国产卫星通信设备中的尖端产品。

       受灾害现场恶劣环境影响,对相关设备的机动性、稳定性、便捷性等要求极高,该系列产品经过第三方权威机构认证测试,具备良好的环境适应能力,防护等级可达IP67,具备7200米高海拔工作能力,可在-40~50℃严苛自然环境下工作。

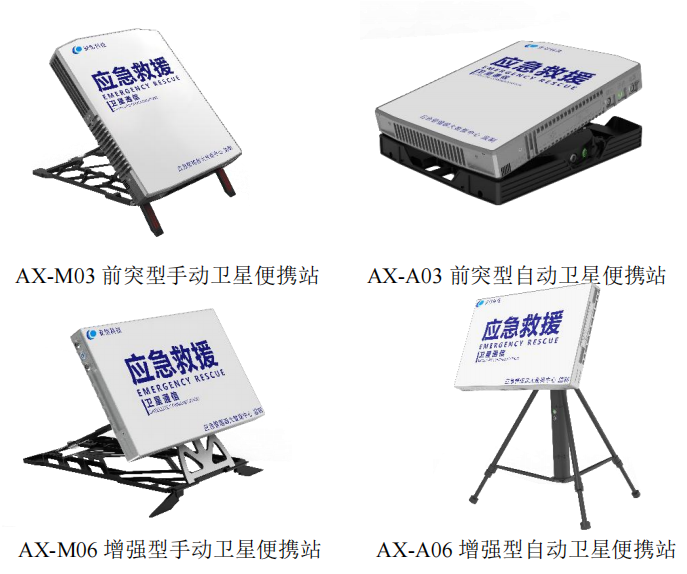

图1 新一代国产化双模卫星便携站系列

       该系列卫星便携站在形态和功能上,能够满足各类任务环境下的通信需求。其一体化程度高、重量轻、使用简便,可根据现场通信需求可灵活选用前突型和增强型两种类型,两种类型均有手动和自动对星版本,其中自动对星版本可实现一键寻星、入网、建链,可适用于前突、前指等不同任务类型、不同应用人员等多种场景。同时该系列便携站集成的多模式高性能卫星调制解调器组件,还可根据现场应急通信保障要求灵活切换专网模式和互联网模式,两种模式可分别接入应急管理部国产卫星通信主站系统和亚太6D高通量国产卫星通信系统。两种模式物理隔离,信息安全可靠,可为现场救援指挥、民生保障等不同通信场景提供通信保障。

前突型卫星便携站

       前突型卫星便携站天线等效口径为0.35m,超轻便携,可以作为前突救援人员的通信保障设备。其手动对星版本不超过6kg,自动对星版本重量不超过8.5kg,可利用马匹、摩托、徒步、空投等方式快速到达突发事件现场,第一时间将现场信息回传至指挥中心,为前线人员快速准确接收指挥中心命令提供有力保障。

       前突型卫星便携站在专网模式下可将现场音视频回传到应急管理部进行视频会商,也可实现诸如头盔、电子手环等其它现场数据采集设备的数据回传;互联网模式下可通过有线和无线Wi-Fi两种方式为现场提供网络连接,也可保障腾讯、钉钉等互联网平台视频会议和微信、QQ等互联网即时通信手段的有效通联。

      在“应急使命·2022”演习中,救援人员携带前突卫星便携站在第一时间快速突进至灾害发生现场(图2),3分钟内开通卫星网络,接入应急管理部主站卫星通信系统,利用平板电脑上搭载的软视频会议终端采集现场音视频,第一时间将现场灾情回传至应急管理部指挥中心,为灾害救援措施研判提供了有力支撑。前突型卫星便携站性能如表1所示。

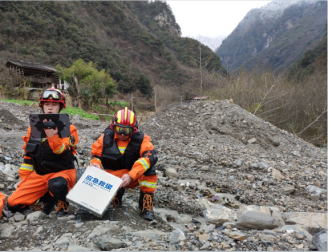

图2 前突型卫星便携站在“应急使命·2022”
演习现场
表1 前突型卫星便携站性能参数
设备重量 手动版:≤6kg;自动版:≤8.5kg
设备尺寸 手动版:≤长385mm*宽315mm*高60mm;自动版:≤长385mm*宽315mm*高120mm
续航时间 ≥1.5小时
开通时间 ≤3分钟
对星方式  手动或自动
等效口径  0.35m
最大输出功率 16W/42dBm
 防护等级 ≥IP67


增强型卫星便携站

       增强型卫星便携站天线等效口径达0.6m,通信速率更高,可扩展的功能更全面,可作为前方指挥中心等集群通信区域的通信保障设备。其手动对星版本重量不超过10kg,自动对星版本重量不超过12kg,还可集成Mesh自组网、370M无线语音自组网关、音视频采集编解码器、LTE基站等多种现场通信设备,可在突发事件发生后,快速建立现场广域通信覆盖,保障现场与后方指挥中心全域、全时、全天候通信互联。

      增强型卫星便携站在专网模式下可将现场音视频回传至应急管理部指挥中心进行视频会商,也可实现其它现场数据采集设备的数据回传,还可通过内置370M无线语音自组网关实现救援现场与应急管理部语音对讲系统进行实时语音对讲等功能;互联网模式下可提供互联网有线和无线Wi-Fi,除此功能外,还可通过内置的LTE基站实现现场手机信号恢复。

       在“应急使命·2022”演习中(图3),现场使用增强型卫星便携站开通卫星网络,接入应急管理部主站卫星通信系统,使用视频编解码器采集现场音视频回传至应急管理部指挥中心,音视频清晰流畅无卡顿。

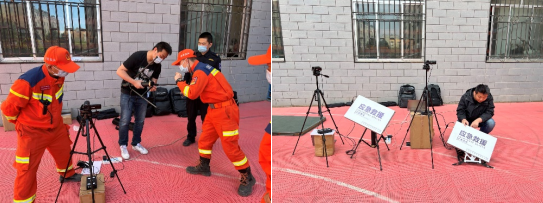

图3 增强型卫星便携站在“应急使命•2022”
演练现场
        在“河南·防汛应急2022”实战演习中(图4),增强型卫星便携站高度集成的多网络模组,通过卫星网络为救灾现场一站式提供了LTE、370M、Wi-Fi等多种网络接入方式,成为了前方指挥中心现场广域通信覆盖的重要保障手段,搭建起了一条“空中生命通道”。本次演习中增强型卫星便携站还参与了多个场景下的应急通信保障任务,在河道监测现场布置增强型双模卫星便携站,搭配物联网监测设备,将河道水流、现场雨量、地质裂缝等物联设备数据回传至指挥部;泥石流滑坡监测现场,布置增强型双模卫星便携站,搭配AR智能头盔,将泥石流现场画面,回传至指挥部数字战场实战指控平台;在现场人员疏散点,布置增强型双模卫星便携站,利用内置的LTE基站为疏散点得救援人员和人民群众恢复手机通信。

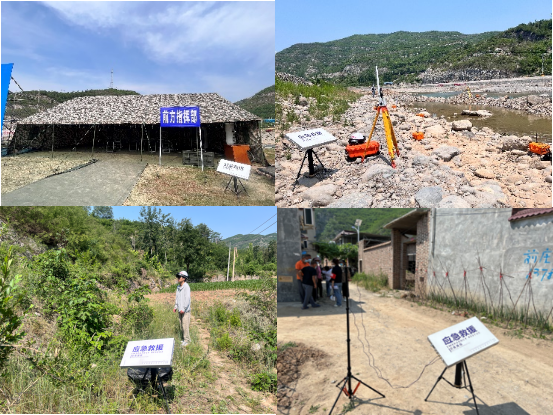

图4 增强型卫星便携站在“河南·防汛应急2022”
演练现场
增强型卫星便携站性能如表2所示。
表2 增强型卫星便携站性能参数
设备重量 手动版:≤10Kg;自动版:≤12Kg
设备尺寸 手动版:≤长595mm*宽370mm*高60mm;自动版:≤长595mm*宽490mm*高115mm
功耗 110W
续航时间 ≥2.5小时
开通时间 ≤3分钟
对星方式 手动或自动
等效口径 ≥0.6米
最大输出功率 16W/42dBm
防护等级 ≥IP67
