一、系统概述

人防指挥通信车是为了提高人防战时防空袭、防灾应急等突发事件的通信保障能力,具备短波、超短波、卫星、北斗、5G等无线通信手段,可以极大增强人防指挥互联互通能力、应急救援能力、防灾减灾能力,是城市应急指挥手段的延伸。

为了保障指挥通信车对资源共享、信息互通、响应及时、机动部署等方面应急通信的需求,凯池电子推出了人防车载综合通信指挥调度系统。在人防指挥通信车上配备一套综合通信指挥调度系统,可实现短波通信系统、超短波通信系统、集群通信系统、卫星电话、有线电话、IP电话、GSM移动电话以及其它特定的通信系统等多种制式的通信系统之间的互联互通,实现异构网络(有线、无线)环境下的统一指挥调度。

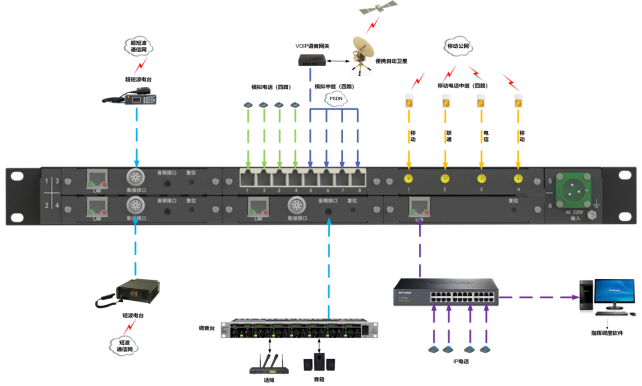

二、设备接入

· 设备支持1000路用户注册,500路用户并发;

· 内置三块电台/音频板卡,支持短波电台及超短波电台、公网对讲机、卫星电话等通信设备接入,还可外接一路调音台,支持接入现场音频会议系统;

· 内置一块模拟混合板卡,提供4个FXO接口和4个FXS接口,可外接4路模拟中继和4路内线电话;

· 内置一块4G全网通板卡,可实现4路4G电话中继通信;

· 灵活一体化接入,通过FXO、FXS、移动电话、4G模块、电台/音频接入模块等灵活组合实现各种制式通信网络互联互通;

· 可支持外接SIP协议的FXO、FXS终端设备或IP电话,实现与有线电话系统和内线电话系统的融合互通。



三、系统功能

  (一) 语音调度

①支持语音呼叫、电话转接、强拆、强插、挂断、监听、来电弹屏、呼叫队列功能;

②视频电话:可通过IP视频电话话机进行视频通话;

  (二) 电话会议

①支持分组会议通信系统,支持单组最大32方,最多16组分组通讯,各分组同时工作,相互独立、互不干扰;

②支持会议发言、禁言、禁听,会议暂停、会议结束,会议组人员非正常退出时电话重拨;

③具有监听功能,调度台可对任意一个电话会议组进行监听及可同时对多个通话组进行监听;

④支持任意一路接入的音频收发独立禁言禁听控制,根据工作需要,可灵活设置接入通话会议内的每个设备禁言禁听;

  (三) 指挥者会议

①在同一组会议多方通话时,可设定一方发送多方接收,但接收时只接收指定一方的音频,并不收听其他终端音频;

②可指定任意一路通道具有指挥功能,指挥通道对其他通道一呼百应,其他通道对指挥通道通信时一对一通信,其他通道不工作;

③当即时连接用户丢失数据连接时,自动重拨连接通话会话;

  (四) 应急预案

应急预案会议是由电话会议、群组广播和指挥者会议组成。预案会议是根据应急预案预先组织成员,方便需要执行时快速开始会议或广播,开始执行会在空闲会议室中拉入预先组织成员开始会议。

  (五) 群组广播

群组广播主要用于将多个分机或联系对象召集在一起召开特殊的电话会议,即所有与会人员只能收听不能发言的电话会议,外部人员也可参加群组广播,可设置设置广播的类型(人工或语音),可播放选定的语音文件。

  (六) 录音

内置录音服务,支持各通道独立录音功能、检索、输出。

  (七) 其他功能

①内置SIP服务器,支持SIP协议;

②支持多服务器级联,调度台可将级联后多个网内设备接入的任意终端设备组合召开多方会议;

③指挥调度软件支持WINDOWS、Android操作系统;

④支持多种网络环境下智能手机、PAD、PC机等安装APP的接入,可方便延伸到一线现场,并可于远端指挥中心保持通信;

⑤支持多座席调度台指挥调度,支持调度台通过有线或WIFI设备接入。

⑥内置短波语音判选器,可有效判选短波白噪声和语音信号;

⑦DSP语音数字化处理,特有的有效语音判断及降噪算法,每路音频输出增益独立可调;支持7级数字降噪,9级VOX门限控制和提示音屏蔽;

⑧采用DSP语音延迟技术,防止有效语音判断过程的丢字现象,延迟时间0.5-5秒可调;

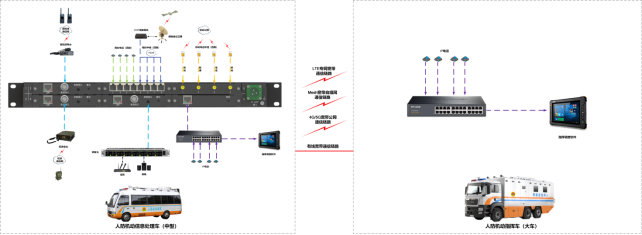

  (八) 人防指挥车与信息处理车信息互通

根据人防第二代机动指挥平台建设规范要求,人防机动指挥所应配置机动指挥车和机动信息处理车,两车组合应用时,机动指挥车作为指挥作业场所,机动信息处理车提供通信保障,两车保持1-2公里以上距离,实现“指通分离”,最大限度保障指挥人员和操作人员的人身安全。在该模式下,机动信息处理车既可采用无人值守模式,也可以采用人工值守模式。

二车之间可通过野战光缆、4G/5G公网、MESH自组网、LTE宽带专网等方式数据联网,实现信息互联互通。由于无线通信设备均安装在机动信息处理车上,在机动信息处理车上安装一套综合通信指挥调度系统,同时在机动指挥车上安装一套综合通信指挥调度系统及IP话机,实现在机动指挥车上通过指挥调度软件远程控制机动信息处理车上的综合通信指挥调度系统,从而实现控制机动信息处理车上的各类有无线设备的通信。



四、产品技术参数

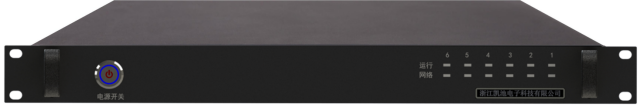

 (一) 主机机箱

主机采用模块化设计,单机提供6个槽位,其中业务槽位可混插,支持热插拔;

19英寸标准机箱,1U高度;

单电源模块,供电电压:AC220V。

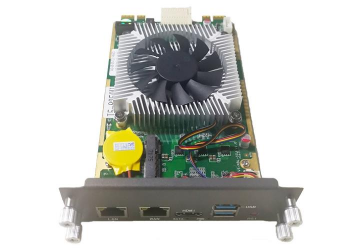

  (二) 主控板卡

内置基于SIP协议的核心软交换模块,包含100路用户licen se授权、30路SIP中继license授权;

支持标准SIP中继,支持SIP终端、WEB客户端和移动APP的音频调度,支持通过网络分布式部署,终端分布接入统一指挥调度;

支持语音调度功能、大屏呈现功能等;

支持SIP语音电话及SIP视频电话接入;

语音编解码:G.711,G.729A,G.723.1,GSM,ILBC;

  (三) 电台/音频板卡

提供1路音频接入;

支持多种SIP协议;

支持G.711A,G.711U,G.729,G.722,G.723,ILBC等多种语音编码;

接口无差别设计,支持半双工电台/双工音频设备接入;

内置短波判选功能,有效判选短波电台白噪声和语音;

语音延时0.5~5秒可调;

语音降噪0~5级可调,有效降低短波电台背景噪声;

VOX门限:0~7级可调;

  (四) 模拟混合板卡

提供4个FXO接口和4个FXS接口;

支持多种SIP协议;

支持G.711A,G.711U,G.729,G.722,G.723,ILBC等多种语音编码;

支持回声消除及静态防抖动缓冲;

支持VAD(话音活动检测)/CNG(舒适噪音生成),支持DTMF转发;

支持振铃周期及频率设定;

支持T.38传真中继,T.30传真透传;

  (五) 4G全网通板卡

4通道4G LTE全网通网关模块;

支持移动、联通、电信全网段;

支持多种SIP协议;

支持G.711A,G.711U,G.729,G.722,G.723,ILBC等多种语音编码;

支持回声消除及静态防抖动缓冲;

支持VAD(话音活动检测)/CNG(舒适噪音生成),支持DTMF转发。
