基于北斗的地质形变监测解决方案

2023-04-06 09:35:21

来源:军桥网

一、方案概述
我国地质环境复杂,多高山丘陵,容易发生滑坡、泥石流、崩塌、地面塌陷/沉降等地质灾害,对人民生命和财产安全构成了巨大威胁;同时,随着我国经济建设的快速发展,水库、大坝、桥梁、铁塔、高层建筑等基础建设设施数量巨大。
如何对多危地质点和基础设施做到长期有效的监测,提前对危险进行有效的预警,是亟需解决的问题。某司利用自身在GNSS高精度行业的技术优势,自主研发了“GNSS接收机+解算平台”产品,提供毫米级形变监测服务,为客户提供低成本、低功耗、高精度、高可靠的形变监测系统解决方案。

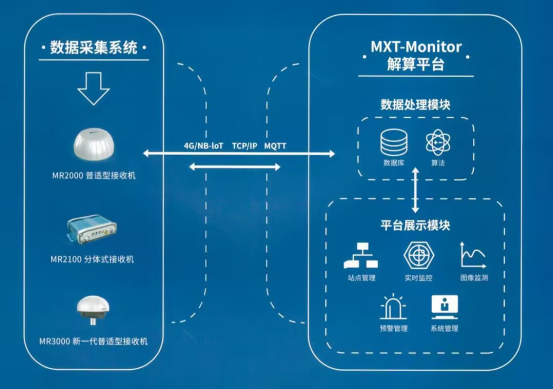

二、方案架构
三、方案特点
(一)支持多系统
接收机内置高精度GNSS模块,支持BDS、GPS/QZSS、GLONASS多系统多频点,输出高质量的原始观测量数据。
(二)超低功耗设计
接收机采用一体化低功耗设计,典型工作场景功耗低至1W。低配置太阳能供电系统即可满足30天阴雨天不间断工作要求,极大降低太阳能供电系统的成本。
(三)系统可靠稳定
接收机通过IP防护等级认证和MTBF认证,高防护高可靠,7×24小时不间断监测,满足野外长时间稳定运行。
(四)毫米级精度
MXT-Monitor解算软件平台,内置高精度自适应解算算法,数据后处理精度达到毫米级,可在地灾、水库、矿山、边坡、桥梁、楼宇等复杂形变监测场景应用。
(五)远程配置管理
支持远程查看接收机工作状态,远程设置接收机工作参数,可有效提高工作效率,降低运维成本。
(六)自主平台服务
采用B/S架构搭建的解算管理平台,具有完全自主知识产权,可提供站点管理、实时解算、数据查询、数据转发、预警预报等服务。
四、核心硬件

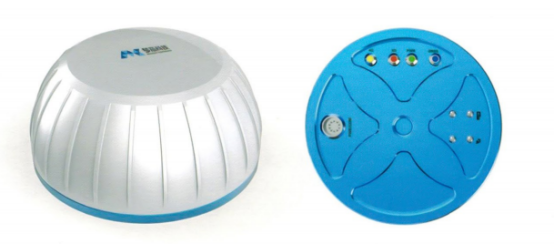

(一)低功耗普适型接收机
MR2000低功耗普适型接收机是针对地表位移监测、形变监测应用市场推出的专业高精度接收机,该接收机基于梦芯自主研发的高精度定位模块设计,支持BDS、GPS、QZSS、GLONASS等多系统多频点,可以提供稳定的高质量原始观测量输出。接收机内置GNSS、4G、Wi-Fi一体化天线,内置温湿度传感器和MEMS传感器,支持加速度、倾角计与GNSS进行多功能监测,是一款高性价比、高精度的专业监测型接收机。

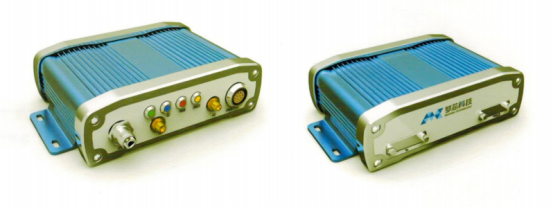

      (二)便携式基站接收机
MR2100便携式基站接收机是针对形变监测、基准站应用市场推出的专业高精度接收机,该接收机基于自主研发的高精度定位芯片设计,支持BDS、GPS、QZSS、GLONASS等多系统多频点,可以提供稳定的高质量原始观测量输出。MR2100便携式基站接收机集成度高、精度高、性价比高、采用外置GNSS天线,满足天线灵活化的搭配需求,降低复杂环境下的多径干扰影响,是一款高性价比的高精度接收机。

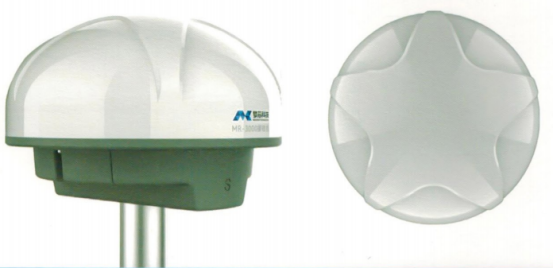

      (三)MR3000新一代普适型接收机
MR3000是针对地表位移监测、形变监测等应用市场推出的新一代一体化普适型接收机。该接收机内置高精度GNSS模块,支持BDS、GPS、QZSS、GLONASS多系统多频点的稳定原始观测量输出,支持北斗三号卫星,具备GNSS静态监测能力。接收机内置独立GNSS天线,可稳定接收卫星信号,配合MEMS传感器提供的加速度、倾角等数据进行多功能监测,是一款高性价比、高精度的专业监测型接收机。
五、核心软件
MXT-Monitor是一款专业形变监测数据处理软件平台,实现毫米级解算精度,7×24h不间断监测,实时掌握监测点的位移变化。可选快捷容器化本地部署及云端托管运维服务模式,满足多项目监测站点分级授权管理,多项目同时在线监测管理。高精度自适应解算算法可适配地灾、水库、矿山、边坡、桥梁、楼宇等复杂形变监测应用场景。

       (一)自动化监控
平台支持TCP/IP、MQTT等协议,数据上报平台后,会自动对数据进行解算,输出毫米级的位移信息,并支持自动推送到综合管理平台。
(二)预报警功能
对解算数据进行实时分析,超过预设报警阈值或站点离线,平台会自动推送报警信息,可以支持扩展短信、语音、e-mail等报警推送方式。
(三)平台效能升级
全面提升解算平台效能,单台服务器支持千台以上设备接入,将降本增效落至实处。
(四)分布式架构
平台采用分布式解决方案,支持跨平台、B/S架构,支持多服务器分布运行和横行扩展,用户可通过Web端随时访问平台,实时查看和管理站点数据。
(五)多视图展示
针对解算后的数据,平台支持解算数据视图、历史解算数据视图、星空图、载噪比柱状图及实时位置信息等多视图展示。
(六)权限管理功能
支持多级机构和用户管理,用户之间可以不受时间、空间限制,随时登录平台进行远程管理。

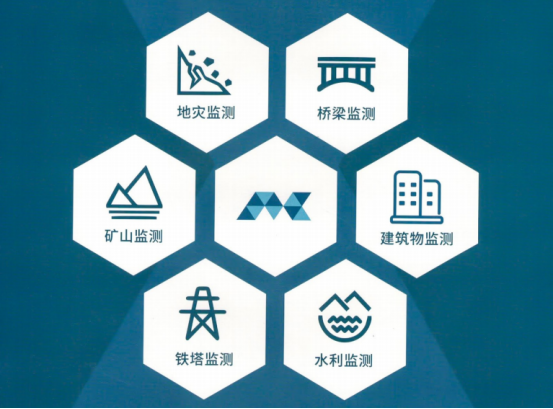

六、应用场景
该方案可以广泛应用于地灾监测、桥梁监测、水坝监测、建筑物监测等场景。
  • 关键词:
  • 地质形变监测
