一、系统概述
侦测干扰一体化系统由通信干扰设备、天线组件、通信侦测设备、导控系统和KVM显控终端5部分组成。该系统针对指挥通信部(分)队训练需求而设计,能够按需模拟产生常用电台通信信号、部分外军通信电台信号和多种样式干扰信号,完成复杂电磁环境的构建。
通信干扰设备能够在用户设定的频段内,模拟产生不同体制、不同参数的常用电台通信信号。模拟的通信体制不仅可以是定频信号,还可以是跳频信号,每种调制信号参数都可以灵活可设。另外还可以模拟产生白噪声、扫频信号、梳状谱和噪声调制等不同样式的干扰信号。

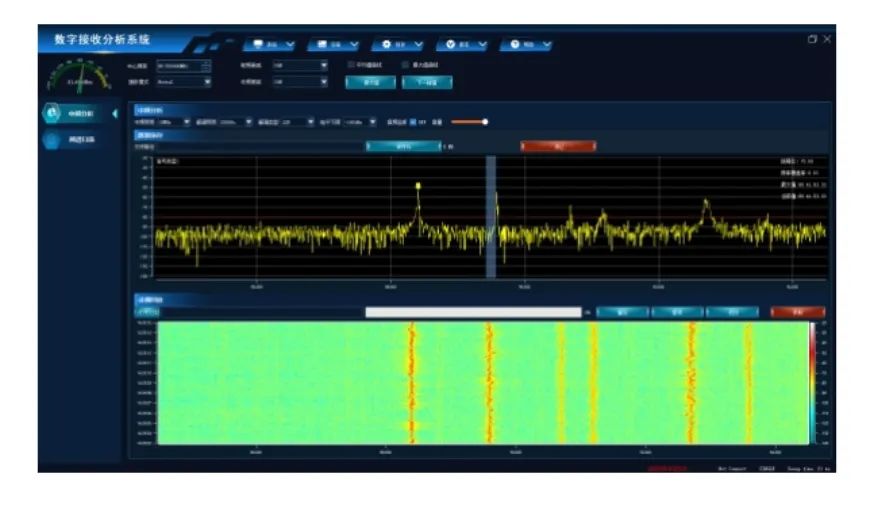

通信侦测设备具有信号扫描搜索、监测识别和解调分析功能。通信侦测设备与通信干扰设备同地部署,能够实现全频段扫描搜索、定点监测和指定信道的信号识别与分析,并且能够对当前电磁环境数据进行采集、存储和事后数据回放。通信侦测设备数据接口开放,并能以通用文件格式导出数据;能够根据接收到的战场无线电信号环境,引导或远程控制通信干扰设备的工作参数,对通信用频装备实施干扰。
二、功能特点
集电磁信号搜索、监测监听和信号识别于一体,支持引导多目标干扰;
监测与干扰的配合,电磁干扰进攻可以形成网系运用;
复杂电磁环境生成,分布式布置战术电磁环境;
能够实现区域内电磁环境信息的侦测和采集;
能够实现多种制式信号的识别和特征参数提取;
支持伪码、噪声和语音等多种通信对抗干扰样式;
支持瞄准式、阻塞式和多目标等多种干扰类型;
支持多路同步、异步、异频和不同调制的干扰信号生成;
可实现系统内部侦测与干扰设备组网,与导控中心实时通信,上传数据并接受导控系统的集中控制;
设备支持GPS/BD定位,并且能够通过电子地图和北斗实现侦测和干扰设备的远程遥控和管理。

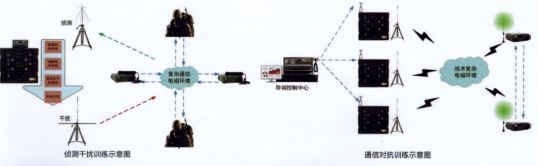

三、系统架构图
四、核心子系统
(一)通信侦察干扰
1.产品简介
通信侦察干扰模拟训练系统由侦察接收机、干扰激励器、功率放大器、KVM 显控终端、收发天线、电源网络控制器、显控软件组成,可独立执行干扰发射、复杂电磁环境模拟生成和电磁频谱监测分析任务,或接受控制中心统一管理。管理控制中心通过远程网络方式控制各台站信号发生器和监测接收机,根据训练任务进行想走编辑和推演,形成训练方案下发到各站点,产生各种复杂电磁环境模拟信号和干扰信号。同时接收上传监测的电磁频谱信息,进行电磁态势分析和实时显示。系统具备扩展受训装备的驻装信息采集、信号扩展控制和训练效能评估能力,可逐步实现侦干扰评的完整训练目标。
2.产品优势
侦察接收和干扰发射一体化,6U可搬移式机箱设计;
主控系统面操作简单,人机对话互动友好;
可远程实时控制,对各分系统进行实时编辑和下发训练方案;
多种干扰类型和多种干扰样式的干扰体制信号生成;
快速组建复杂电磁环境和分布式战术电磁环境;
快速构建假想敌复杂电磁干扰环境,模拟较真实的战场环境,增强训练效果。
3.系统指标
(1)频率范围:**********;
(2)最大发射功率:**********;
(3)可扩展最大功率:**********可选;
(4)干扰瞬时带宽:**********;
(5)干扰调制样式:AM、FM、CW、ASK、MSK、FSK、BPSK、QPSK;
(6)干扰类型:定频干扰、扫频干扰、跳频干扰、跟踪干扰;
(7)干扰样式:单音干扰、噪声调幅干扰、噪声调频干扰、扫频干扰、梳状谱干扰;
(8)干扰信息:单音、白噪声、语音噪声、方波、伪随机数据;
(9)侦收瞬时带宽:**********MHz;
(10)信号解调:AM、WFM、NFM、LSB、USB、CW;
(11)信号识别:AM、FM、PM、CW、ASK、FSK、MSK、QPSK、BPSK;
(12)供电方式:锂电池或市电供电可选;
(13)结构方式:便携式、可搬移式两种可选结构形式;
(14)KVM显控终端。
(二)态势监测
1.产品简介
通信态势监测与对抗训练系统主要由侦察干扰分机、导控终端、无线数据传输终端、天线组成。侦察干扰分机可灵活配置数量,满足部队日常对抗训练。
侦察干扰分机通过天线接收电台信号,并把截获的信号,通过无线数据传输终端送到导控终端后进行信号分析,分析得到的电台工作频率工作方式、调制模式等信息,导控终端将下达信号生成指令通过无线数据传输终端下达给侦察干扰分机生成特定频率、模式及强度的干扰信号,经放大后通过干扰天线发射,对电台通信实施干扰。
2.产品优势
多台灵活组网布置战术通信复杂电磁干扰环境;
满足外场无人值守通信干扰发射,远程调度控制;
具备模拟定频信号、跳频信号、扩频信号以及可编辑信号制式;
兼具导航信号模拟、干扰以及诱骗欺骗等;
可产生多种通信装备的干扰样式和干扰类型信号,满足红蓝通信对抗的训练需要。
3.系统指标
(1)频率范围:**********(其他频率需定制);
(2)侦察干扰带宽:**********;
(3)干扰频率精度:≤**********;
(4)模拟调制 AM、FM、DSB、SSB、CW;
(5)数字调制:ASK、MSK、FSK、BPSK、QPSK;
(6)最大干扰信号功率:***W,且功率可调节;
(7)干扰类型:定频干扰、扫频干扰、跳频干扰(随机)、跟踪干扰;
(8)干扰样式:单音干扰、噪声调幅干扰、噪声调频干扰、扫频干扰、梳状谱干扰;
(9)干扰信息:单音、白噪声、语音噪声、方波、伪随机数据;
(10)天线要求:频率范围:**********。
