一、方案概述
网传型可视化指挥调度系统是一种依托现代通信技术（如5G、卫星通信、专网等）和可视化技术，实现战场态势感知、多军兵种协同、远程指挥控制及智能决策支持的综合性军事指挥平台。
信息中心指挥大厅即整个作战体系的中枢，信号传输与信号调度即每个节点的神经元。洋铭研发的该系统优势在于平战结合与跨领域应用，平时用于军事训练演习监控、部队日常管理；战时转化为作战指挥平台，支持联合作战、应急响应等场景。洋铭通过特定的技术手段实现物理隔离的情况下，将音视频信息跨网跨屏实时显控。
充分运用指挥中心已有的信息化设备与设施，通过使用可视化的信息图文分析，同时结合专网的高速稳定传输，指挥中心内的HDBaseT网传图像信号及数据信息，可随时与前方信号形成精准有效的图文交互。
二、方案架构

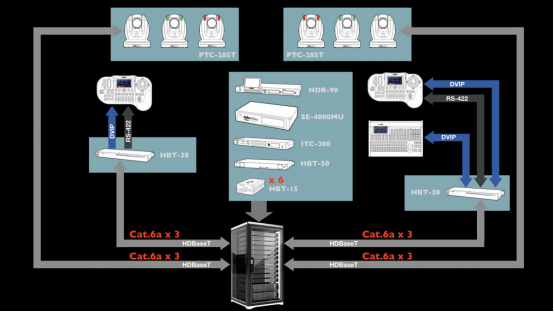

指挥大厅坐席与中心机房具有系统双控设计，坐席负责现场临时性的信号调度，从属于副控系统，中心机房为指挥大厅系统的主控系统，作为总体的信号调度与信息分配。
通过HDBaseT网传信号，我们不仅可以传输图像信号和控制信号，还可以同时传输摄像机加嵌的音频信号以及摄像机指示灯的TALLY信号，甚至是中心机房到云台摄像机端的远程供电输送，这就大大简化了现场工程的走线，增强了整体系统的传输高质稳定。
每台云台摄像机上均带有拍摄指示灯号，采用广电级TALLY灯号传输协议，使得现场采集指挥大厅信号时，方便判断目前正在采用哪个机位拍摄，哪个机位正在进行下一个信号的准备工作。
三、方案优势
高性能设备：该方案所提供的设备均采用高性能的硬件和技术，确保系统的稳定性和可靠性。拍摄的画面清晰、流畅，同时满足部队的高标准应用需求。
数据安全保障：该方案高度重视数据安全问题，信号处理与传输采用严格的数据加密和安全防护措施，确保数据的安全性和保密性。通过先进的编码技术和网络优化策略，建立可靠的视频传输系统，保证视频的实时传输和稳定性。
具有系统集成能力：部队信息化建设需要构建多个相互关联的系统，为充分发挥洋铭4K视频解决方案的作用，我们设计将其能够对接部队现有的信息中心做无缝系统集成，实现数据的共享与应用，助力部队构建一体化的信息化平台。
便携移动且操作简单：系统机动性强，设备便携移动，一线部署便可实现可视化视频信号管控与调度以及前端摄像供电，快速完成现场搭建。系统功能灵活，操作简单，即使一人也可操作整套视频系统，提高制作效率。
四、核心产品
（一）前端信号采集采用

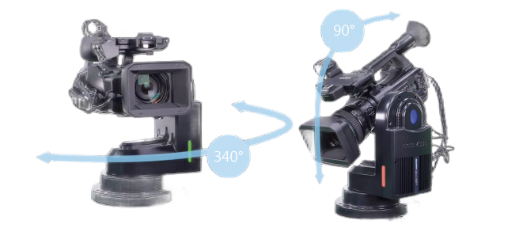

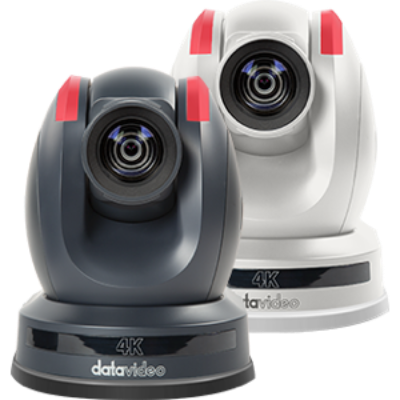

洋铭4K云台摄像机、电动遥控云台，高性能的4K分辨率图像传感器和先进的图像处理技术，确保拍摄画面清晰、细腻；具有大广角、可远距拍摄。并且HDBaseT版本的型号可通过网线为其供电，无需额外提供电源；同时能轻松通过网线由导切人员远程操控摄像机，节约人力成本。支持多种远程管控方式，能够满足各种复杂拍摄需求。同时推荐使用带智能追踪功能的4K云台摄像机，在拍摄过程中通过设置锁定拍摄对象，平稳匀速且始终保持最佳构图，不会丢失绑定对象，真正解放摄像师双手，让人力更加精简。
（二）多功能远程摄像管控
可应用于军用专用网络，通过国产自研的控制协议，在内部网络对前端摄像进行参数调整、推拉摇移的拍摄、机位构图调整以及预置位存储调用。控制器内置精密电机控制算法，可实现精准的云台控制，确保镜头锁定目标不丢失。
（三）可视化视频信号管控与调度

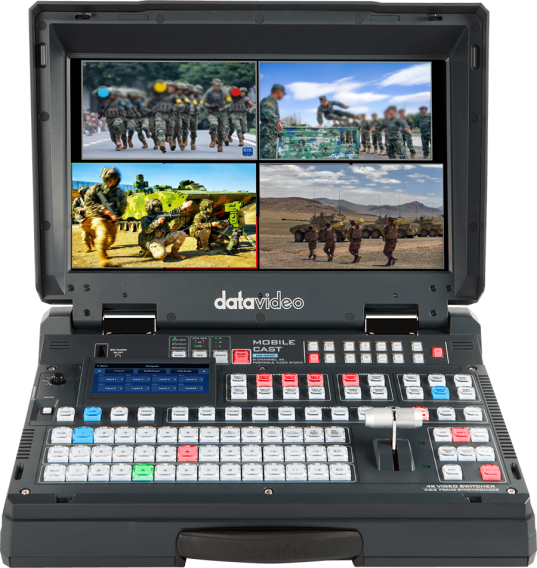

洋铭HS-4000 4K 12路8通道便携移动演播室是高度集成可视化监看、信号导切、视频特效、录制、直播等功能于一体的便携式4K制作平台，大大提高了制作效率。它轻量便携，可轻松部署在各种应用现场；具备广播指标的 UHD4K50/60，12G SDI和HDMI 2.0输入接口，既可用传统模式的实体全功能按键导播，也可用时尚便捷的 5英寸全彩 LCD 触控操作，实现“一键一功能”直观易懂地操作模式。
HS-4000还具有以下特色功能：
1.多达7个输出接口，可任意指派输出不同信号画面；
2.用户自定义功能，可将常用功能或菜单设置预存到一个按键，一键快捷调用；
3.静态图片与媒体存储，便于添加会标、LOGO、主题、字幕、候场画面的应用；
4.具备RS-232，可对接中控系统；
5.可接入音频，最终加嵌视频存储。
（四）视频保存管理
为了满足部队对于视频数据的存储和管理需求，方案推荐采用洋铭ProRes 4K录像机。它具备超高清录像，支持2160/60p高清晰度4K分辨率录像，能够记录画面不失真、色彩艳丽、逼真流畅的高画质的视频内容；采用大容量双固态硬盘存储，确保视频数据的安全性和稳定性；具有快速便利的检索功能，方便用户快速查找所需内容。同时，它也可为4路1080P信号源同时录像。5英寸触控屏幕提供直观的用户界面，即可监看并导切4路信号，也可直接在屏幕上进行菜单触控操作，方便用户进行视频数据的浏览、编辑和管理。

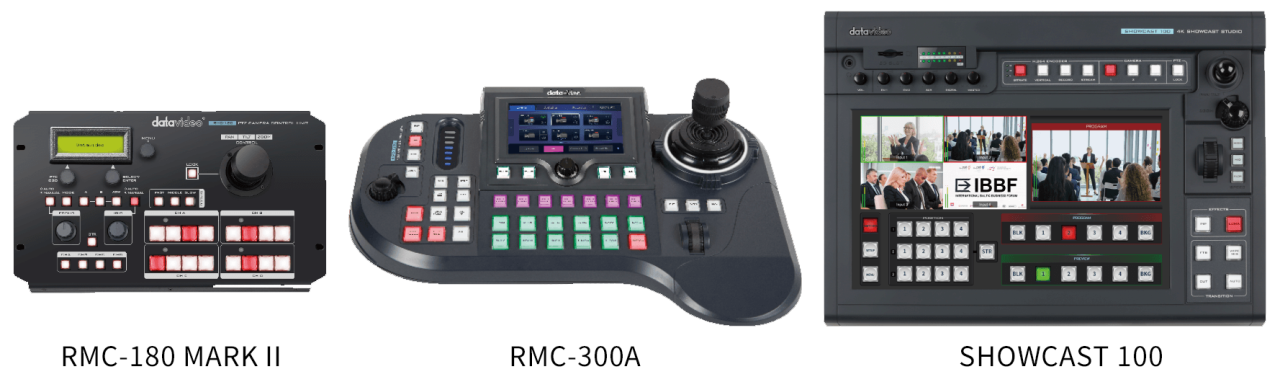

（五）RMC-300A多功能摄像远程控制器
操作简便、功能丰富。可通过国产自研的控制协议，实现对摄像机推拉摇移的精确控制，以及聚焦、快门、光圈、速度等参数调整，还可为每个摄像机预设机位构图作预置位存储调用。控制器内置精密电机控制算法，可实现精准的云台控制，确保镜头锁定目标不丢失。
五、应用场景
（一）实战与演习指挥
在军事演习中，系统可实现战略、战役演习的实时导调。导演部通过可视化界面与参演人员双向视频交互，结合现场情况调整战术。在实战中，系统可实时显示战场态势，辅助指挥员制定作战计划，提高作战效能。
（二）边境防御与巡逻
利用远程视频监控+视频指挥调度+报警联动等功能，对边海防线全程监控。边防巡逻人员通过移动设备实时回传巡逻画面，后方指挥中心可远程指挥处置突发事件。
（三）应急响应与灾害救援
在自然灾害（如地震、洪水）或事故灾难（如交通事故、火灾）发生时，系统可迅速获取现场信息，并通过集群对讲、智能手机等终端实时上报。指挥中心可根据现场情况及时作出决策，调配“军－警－人－急”多方资源进行救援。
