部队通信指挥中心系统解决方案

2012-04-24 14:33:28

来源:网络

1、部队通信指挥中心系统的设计目标

11、通信指挥功能

 实现紧急情况的收集、显示、上报功能。即在指挥中心内能通过网络传输和其他通信方式实时接收、显示、上报紧急情况的现场文字、图片、语言信息,并能通过终端服务器和显示屏随时调阅紧急情况子系统的文字、图片信息;

  实现远程指挥功能。在执行突发任务时,可依托网络,运用语言、文字、图片信息迅速实现对各个子系统和现场实时远程指挥;

 实现通信指挥辅助决策功能。即通过地理信息系统,电子地图以及其它相关软件,迅速查询,显示警力部署状况,进行战术计算,为拟制处置预案提供可靠的参考数据。

12、远程监控功能

 通过卫星信道输送视频信号,实现对“处突”现场进行实时监控。(可预留端口)

 通过装备GPS终端,实现在地理信息系统和数字化地图上实时显示参战警员的位置,为局领导正确实施指挥提供依据。(可预留端口)

 利用地、市的“三级网”,实现对各子系统所有监控目标实时监控或调阅。

13 视频会议功能

 1) 实现召开各类会议的功能;

 2) 实现召开远程视频会议的功能。

2、设计思想

 (1)以指挥中心信息管理、地理信息管理、大屏幕监控及显示、指挥调度为核心,提高管理效率、管理精度、管理力度;

 (2)基于开放式技术,提供系统在容量、功能等各个方面发展的基础,保护投资;

 (3)模块化支持业务功能变化的升级;

 (4)高可靠性,具备极高的处理容错能力和平台容错设计,并能保证数据安全;

 (5)先进、实用、成熟的管理系统;

 (6)友好的操作界面。

21、通信指挥中心系统设计遵循的原则

 可靠性:系统运行要建立在坚实的软件、硬件基础上,这是系统稳定可靠运行的前提。在此基础上,应急指挥中心系统管理软件与操作系统及其他应用软件应有比较明确的接口规范。应用系统要经过反复测试,有较强的容错能力,确保可靠运行;

 实用性:软件开发要依据应急指挥中心的具体工作需要,必须符合指挥中心的工作流程;

 先进性:系统开发的起点要高,采用的软件平台要尽可能是目前世界上公认较先进的技术平台。在此基础上,采用先进的模块化程序设计和先进的设计思想,最终使系统在技术上达到国内领先水平;

 可扩展性:系统建设是一个逐步发展的进程,要求系统能够随着各种先进技术的出现,有足够的扩展升级的余地;

通过应急指挥中心系统,可以实现上下级之间的命令下达、工作汇报、文件实时传送、事件监控及纪录等多项功能,极大地提高了人员的工作效率。

22、通信指挥中心系统的总体构成

 大屏幕显示系统;

 信息管理系统;

 网络电视监控管理系统;

 远程网络传输系统;

 电子地图GIS系统;

 视频会议系统;

 对讲、广播系统;

 指挥中心机房建设

23、通信指挥中心各系统概述

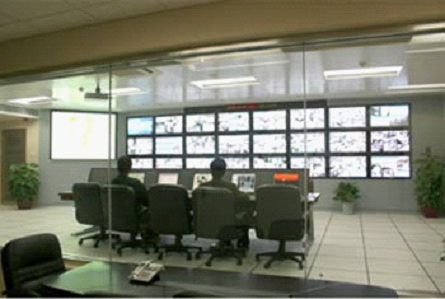

 (1) 大屏幕显示系统:

主要功能与要求

大屏幕显示系统的设计首先要提出需求,以下为通用的主要功能与要求。

 信息接收

系统不仅要能接收VGARGB、网络计算机信息,还要能接收宽带语音、视频信号,并能根据需要进行适当的信息转换。

 信息显示

系统能以多媒体的形式发布共享信息,能以不同的模式、按照划分区域显示态势、文本、表格和视频图像信息。要求态势显示清晰、分辨率高,文字、图像显示清晰稳定。BSV液晶拼接技术实现了系统开窗漫游、画中画功能。

 预览、摄像与切换

为保证投影显示信息的准确性和质量,系统必须具有预览功能,用于图像的预审。显示大厅内应安装摄像机,用以提取管理控制机构工作的视频图像。系统应具有切换显示功能,满足多路信息显示需要。

 电视电话会议

系统能利用监控、预览、切换、通信及终端控制设备,保持与有关方面的视讯联系,随时可以召开电视电话会议。

 控制方式

系统允许领导人员、业务工作人员、保障人员,以集中控制、移动控制、授权控制的方式,对大屏幕进行开关机、开设窗口、选择信源、投影显示、调整音响和照明等操作。

(2) 信息管理系统:

 数据处理功能。包括数据收集和输入、数据传输、数据存储、数据加工和输出;

 预测功能。运用现代数学方法、统计方法和模拟方法,根据过去的数据预测外来的情况;

 计划功能。根据企业提供的约束条件,合理地安排各职能部门的计划,按照不同的管理层,提供不同的管理层,提供相应的计划报告;

 控制功能。根据各职能部门提供的数据,对计划的执行情况进行检测、检测、比较执行与计划的差异,对差异情况分析其原因;

 辅助决策功能。采用各种数学模型和所存储的大量数据,及时推倒出有关问题的最优解或满意解,辅助各级管理人员进行决策,以期合理利用人财物和信息资源,取得较大的经济效益。

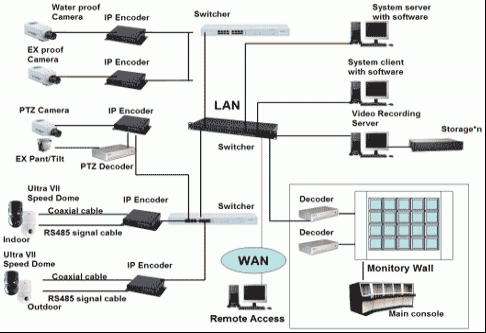

(3)网络电视监控管理系统

 本地录像,保存一定时间段内的本地视频监控录像资料,并能方便地查询、取证,为事后调查提供依据。

 远程视频监控监控人员可远程任意调取网吧存储的监控图像,并可远程发出控制指令,录像资料的智能化检索、回放、调整摄像机镜头焦距、控制云台进行巡视或局部细节观察。 权限管理为保证上网人员的隐私和录像资料的安全,系统具有操作权限管理,系统登录、操作进行严格的权限控制,保证系统的安全性。

(4) 远程网络传输系统:

远程传输监控系统可以通过标准电话线、宽带及ISDN 数据线或直接连接普通电话线以15fps的速度传输音频及视频图象该系统具有您需要的所有优点它允许同时对六个场所进行监控并且提供瞬时视频警报核实功能是节俭人力、物力和时间的经济实惠的远程传输监控系统

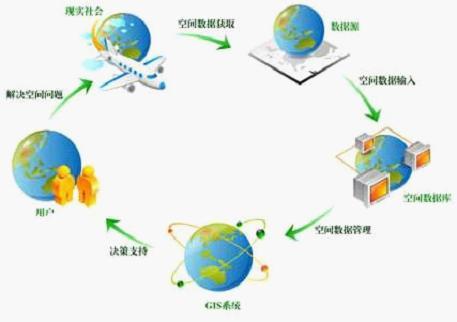

(5) 电子地图GIS系统

GIS即地理信息系统(Geographic Information System),地理信息系统是以地理空间数据库为基础,在计算机软硬件的支持下,运用系统工程和信息科学的理论,科学管理和综合分析具有空间内涵的地理 数据,以提供管理、决策等所需信息的技术系统。简单的说,GIS是综合处理和分析地理空间数据的一种技术系统,是以测绘测量为基础,以数据库作为数据储存 和使用的数据源,以计算机编程为平台的全球空间分析即时技术。地理信息系统作为获取、存储、分析和管理地理空间数据的重要工具、技术和学科,近年来得到了 广泛关注和迅猛发展。

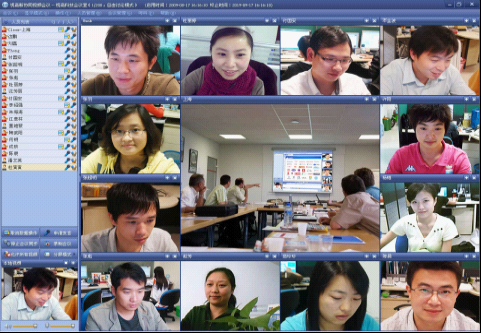

 (6) 视频会议系统



一般的视频会议系统包括MCU多点控制器(视频会议服务器)、会议室终端、PC桌面型终端、电话接入网关(PSTNGateway)、 Gatekeeper(网闸)等几个部分。各种不同的终端都连入MCU进行集中交换,组成一个视频会议网络。此外,语音会议系统可以让所有桌面用户通过 PC参与语音会议,这些是在视频会议基础上的衍生。目前,语音系统也是多功能视频会议的一个参考条件。

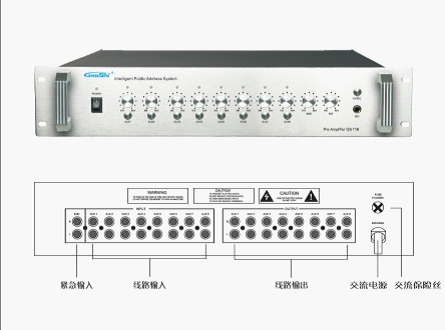

(7)对讲、广播系统

 公共区域的背景音乐系统

在公共区域设置背景音乐,可以创造舒适、和谐的氛围。随着人们文化素质的不断提高和思想意识的不断更新,现在对于公共区域背景音乐的使用已不再局 限于其他公共场所,它已经被广泛的使用于所有的现代化建筑中。厂方在选用设备时,应根据资金情况尽量选用性能稳定、使用寿命长的设备。

 生产管理广播 按照生产车间、办公室或楼层设置分区广播,主要用以生产调度和对管理的广播,也可以定时播出音乐或广播节目等,可以起到放松紧张的心情和消除疲乏的作用。

 紧急事故广播系统

紧急事故广播在智能厂房建筑的设计中,通常被列为消防自动控制的一个联动部分,而实际施工中它是作为广播系统的一部分进行的。 在广播系统中消防广播具有绝对优先权,它的信号所到的扬声器应无条件畅通无阻,包括切断所有其它广播和处于开启和关断的音控器,相应区域内的所有扬声器应 全功率工作。 消防规范上有明文规定消防广播应为N+1形式。当消防系统向本系统发出二次确认后的报警区域信号时,本系统将不做任何单独确认的执行该信号,并自动实现 N+1功能,同时自动启动已录好的广播信息或人工播放事故广播,另外消防分区控制器应还具有手动切换和全切两种功能,供用户根据消防系统的实际需要做相应 安排。

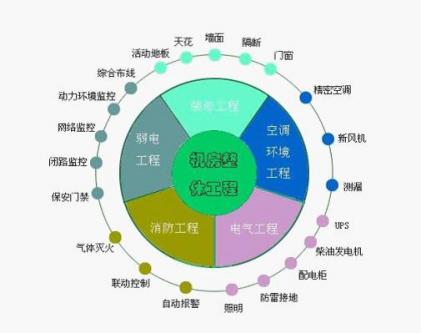

(8)指挥中心机房建设

 机房装饰:抗静电地板铺设、棚顶墙体装修、天棚及地面防尘处理、门窗等;

 供配电系统:供电系统、配电系统、照明、应急照明、UPS电源; 空调新风系统:机房精密空调、新风换气系统; 消防报警系统:消防报警、手提式灭火器; 防盗报警系统:红外报警系统; 防雷接地系统:电源防雷击抗浪涌保护、等电位连接、静电泄放等、接地系统
